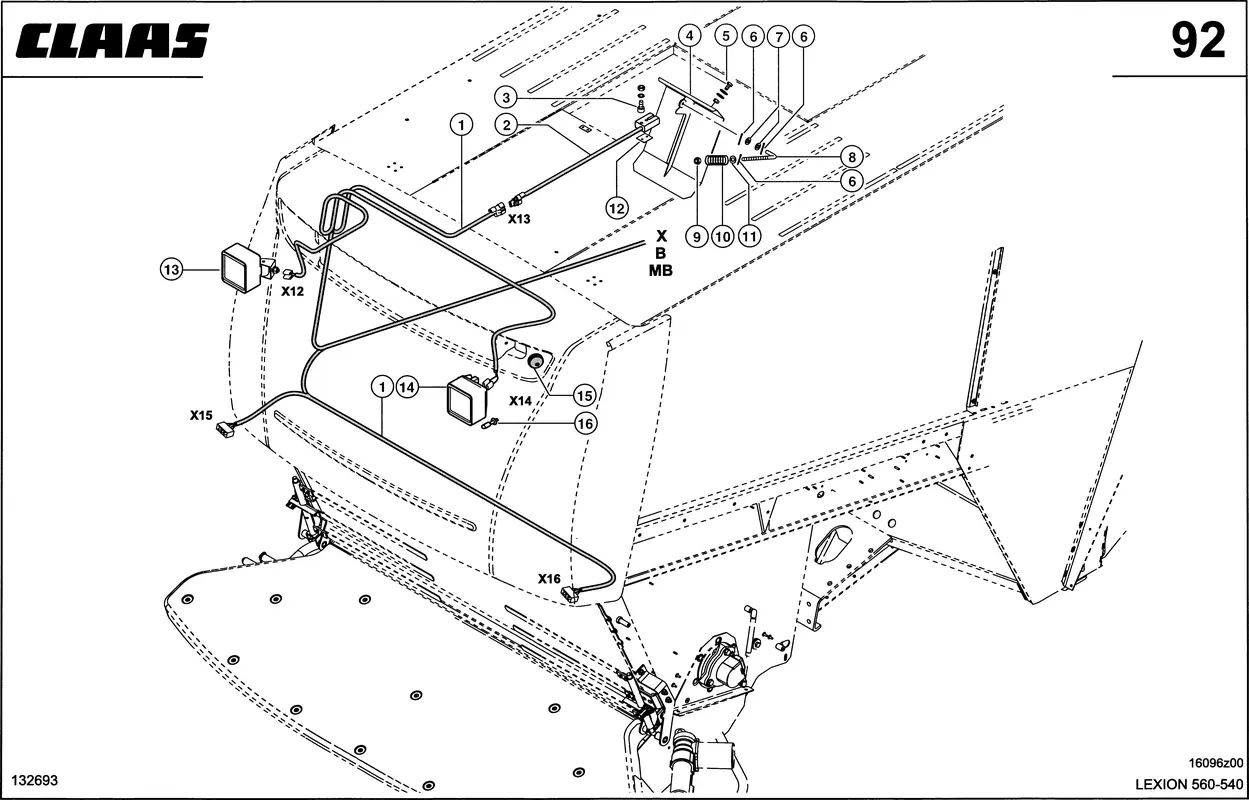

Электрика, подключение основной кабель лев.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Электрика, подключение основной кабель лев.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 181777285
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кпл. Кабелей 0000153291 |
Ссылка на деталь | 0000153291 |
Номер на схеме | 1 |
Название детали | Кпл.Главн.Кабеля 0000148122 |
Ссылка на деталь | 0000148122 |
Номер на схеме | 2 |
Название детали | Геркон 0000134950 |
Ссылка на деталь | 0000134950 |
Номер на схеме | 3 |
Название детали | Винт С Цил.Гол. 0002160490 |
Ссылка на деталь | 0002160490 |
Номер на схеме | 3 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002426410 |
Ссылка на деталь | 0002426410 |
Номер на схеме | 4 |
Название детали | Щиток Вкл. 0007362724 |
Ссылка на деталь | 0007362724 |
Номер на схеме | 5 |
Название детали | Болт 6-Гр. 0002374640 |
Ссылка на деталь | 0002374640 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 5 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 6 |
Название детали | Шплинт 0002351100 |
Ссылка на деталь | 0002351100 |
Номер на схеме | 7 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 8 |
Название детали | Скоба 0007586580 |
Ссылка на деталь | 0007586580 |
Номер на схеме | 9 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 10 |
Название детали | Пружина Сжатия 0006282070 |
Ссылка на деталь | 0006282070 |
Номер на схеме | 11 |
Название детали | Плоская Шайба 0002369122 |
Ссылка на деталь | 0002369122 |
Номер на схеме | 12 |
Название детали | Пластина Изоляц. 0000115710 |
Ссылка на деталь | 0000115710 |
Номер на схеме | 13 |
Название детали | Фары Рабочие 0000148930 |
Ссылка на деталь | 0000148930 |
Номер на схеме | 14 |
Название детали | Фары Рабочие 0000148940 |
Ссылка на деталь | 0000148940 |
Номер на схеме | 15 |
Название детали | Провод 0007593750 |
Ссылка на деталь | 0007593750 |
Номер на схеме | 16 |
Название детали | Лампа Накаливания 0002380910 |
Ссылка на деталь | 0002380910 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Электрика / Электроника, Электрика, подключение основной кабель лев. |
