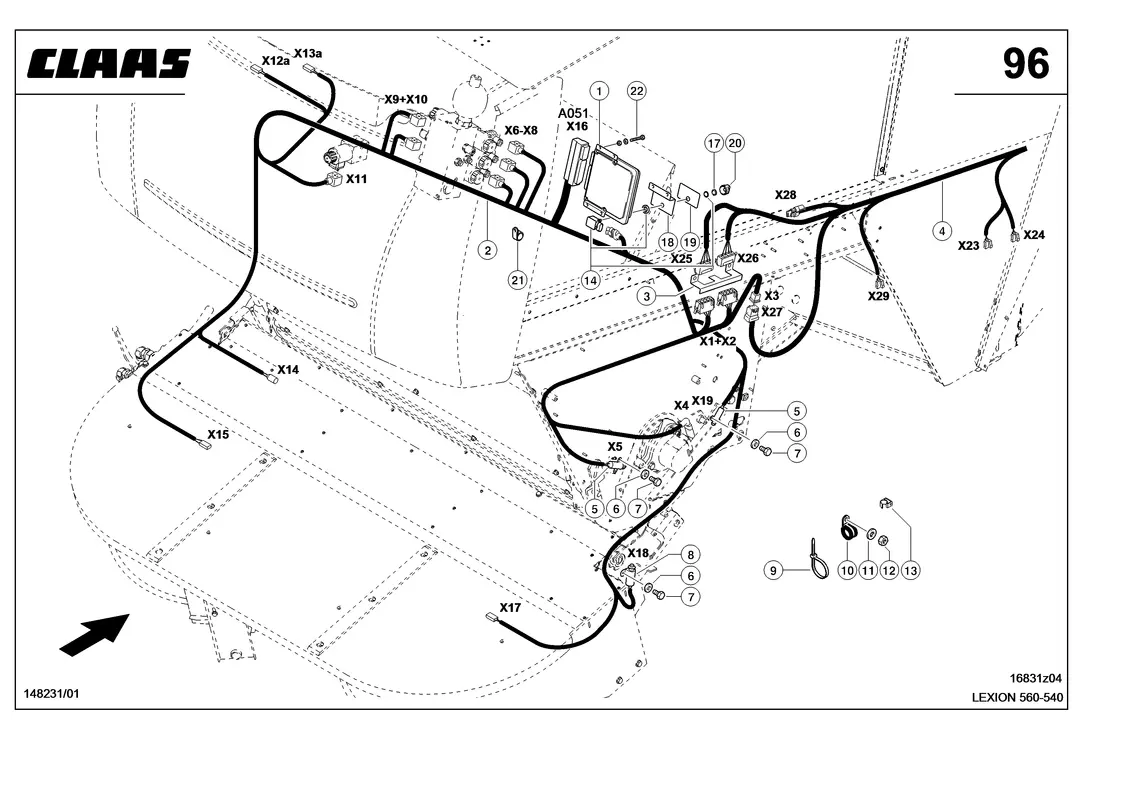

Электрика, подключение радиальный распре. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Электрика, подключение радиальный распре. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Модуль 0000151145 |
| Ссылка на деталь | 0000151145 |
| Номер на схеме | 2 |
| Название детали | Провод 0000153932 |
| Ссылка на деталь | 0000153932 |
| Номер на схеме | 3 |
| Название детали | Держатель Штепс. 0000130190 |
| Ссылка на деталь | 0000130190 |
| Номер на схеме | 4 |
| Название детали | Кпл.Главн.Кабеля 0000153340 |
| Ссылка на деталь | 0000153340 |
| Номер на схеме | 5 |
| Название детали | Выкл. Конечный 0000104116 |
| Ссылка на деталь | 0000104116 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002378770 |
| Ссылка на деталь | 0002378770 |
| Номер на схеме | 8 |
| Название детали | Датчик 0000135102 |
| Ссылка на деталь | 0000135102 |
| Номер на схеме | 9 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 10 |
| Название детали | Хомут 0002154030 |
| Ссылка на деталь | 0002154030 |
| Номер на схеме | 10 |
| Название детали | Хомут 0002154040 |
| Ссылка на деталь | 0002154040 |
| Номер на схеме | 10 |
| Название детали | Хомут 0002154050 |
| Ссылка на деталь | 0002154050 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 13 |
| Название детали | Хомут Кабельный 0000131520 |
| Ссылка на деталь | 0000131520 |
| Номер на схеме | 13 |
| Название детали | Хомут Кабельный 0000131530 |
| Ссылка на деталь | 0000131530 |
| Номер на схеме | 13 |
| Название детали | Хомут Кабельный 0000131540 |
| Ссылка на деталь | 0000131540 |
| Номер на схеме | 14 |
| Название детали | Switch Wa 0000118572 |
| Ссылка на деталь | 0000118572 |
| Номер на схеме | 17 |
| Название детали | Гайка 0000118560 |
| Ссылка на деталь | 0000118560 |
| Номер на схеме | 18 |
| Название детали | Щиток Опорный 0005073550 |
| Ссылка на деталь | 0005073550 |
| Номер на схеме | 19 |
| Название детали | Наклейка 0005169890 |
| Ссылка на деталь | 0005169890 |
| Номер на схеме | 20 |
| Название детали | Кнопка С Закрутк. 0000118480 |
| Ссылка на деталь | 0000118480 |
| Номер на схеме | 21 |
| Название детали | Хомут 0002154030 |
| Ссылка на деталь | 0002154030 |
| Номер на схеме | 21 |
| Название детали | Хомут 0002154040 |
| Ссылка на деталь | 0002154040 |
| Номер на схеме | 22 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 22 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Кабельные Комплекты, Электрика / Электроника, Электрика, подключение радиальный распре |
