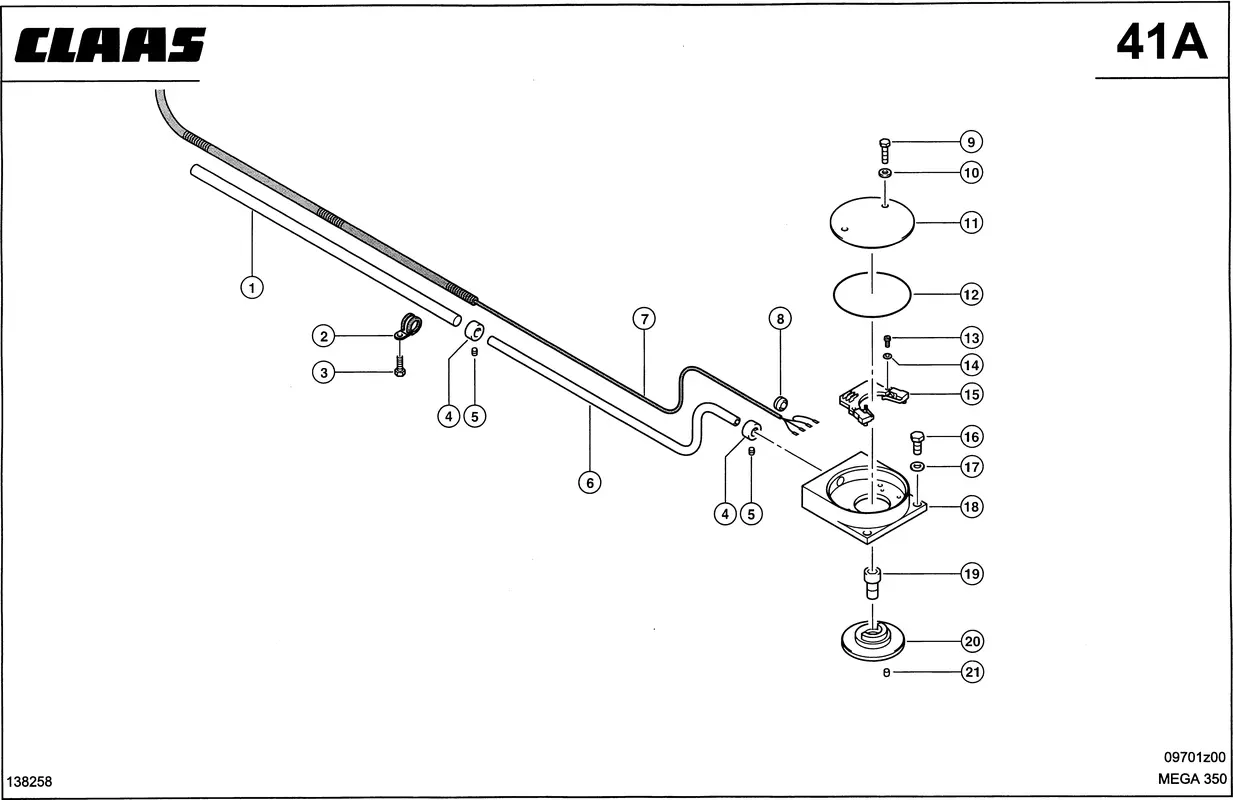

Электрика, указатель положения колес. Автоматическое рулевое управление. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Электрика, указатель положения колес. Автоматическое рулевое управление. Рулевое управление. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Труба Защитная 0000132460 |
| Ссылка на деталь | 0000132460 |
| Номер на схеме | 2 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 3 |
| Название детали | Винт 6-Гр. 0002394370 |
| Ссылка на деталь | 0002394370 |
| Номер на схеме | 4 |
| Название детали | Кольцо Установ. 0006352930 |
| Ссылка на деталь | 0006352930 |
| Номер на схеме | 5 |
| Название детали | Шпилька 0002365511 |
| Ссылка на деталь | 0002365511 |
| Номер на схеме | 6 |
| Название детали | Трубопровод Каб. 0006352790 |
| Ссылка на деталь | 0006352790 |
| Номер на схеме | 7 |
| Название детали | Провод 0000151390 |
| Ссылка на деталь | 0000151390 |
| Номер на схеме | 8 |
| Название детали | Провод 0007556480 |
| Ссылка на деталь | 0007556480 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 11 |
| Название детали | Крышка 0006948960 |
| Ссылка на деталь | 0006948960 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002381750 |
| Ссылка на деталь | 0002381750 |
| Номер на схеме | 13 |
| Название детали | Винт С Цил.Гол. 0002361500 |
| Ссылка на деталь | 0002361500 |
| Номер на схеме | 14 |
| Название детали | Плоская Шайба 0002369791 |
| Ссылка на деталь | 0002369791 |
| Номер на схеме | 15 |
| Название детали | Схема Печатная 0000118311 |
| Ссылка на деталь | 0000118311 |
| Номер на схеме | 15 |
| Название детали | Мат Изолирующий 0000118341 |
| Ссылка на деталь | 0000118341 |
| Номер на схеме | 16 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 17 |
| Название детали | Шайба 0002330050 |
| Ссылка на деталь | 0002330050 |
| Номер на схеме | 18 |
| Название детали | Корпус 0006949060 |
| Ссылка на деталь | 0006949060 |
| Номер на схеме | 19 |
| Название детали | Винт С Цил.Гол. 0002422600 |
| Ссылка на деталь | 0002422600 |
| Номер на схеме | 20 |
| Название детали | Кулачок Включ. 0006948940 |
| Ссылка на деталь | 0006948940 |
| Номер на схеме | 21 |
| Название детали | Штифт Цилиндрич. 0002432300 |
| Ссылка на деталь | 0002432300 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое Рулевое Управление, Рулевое Управление, Электрика, указатель положения колес |
