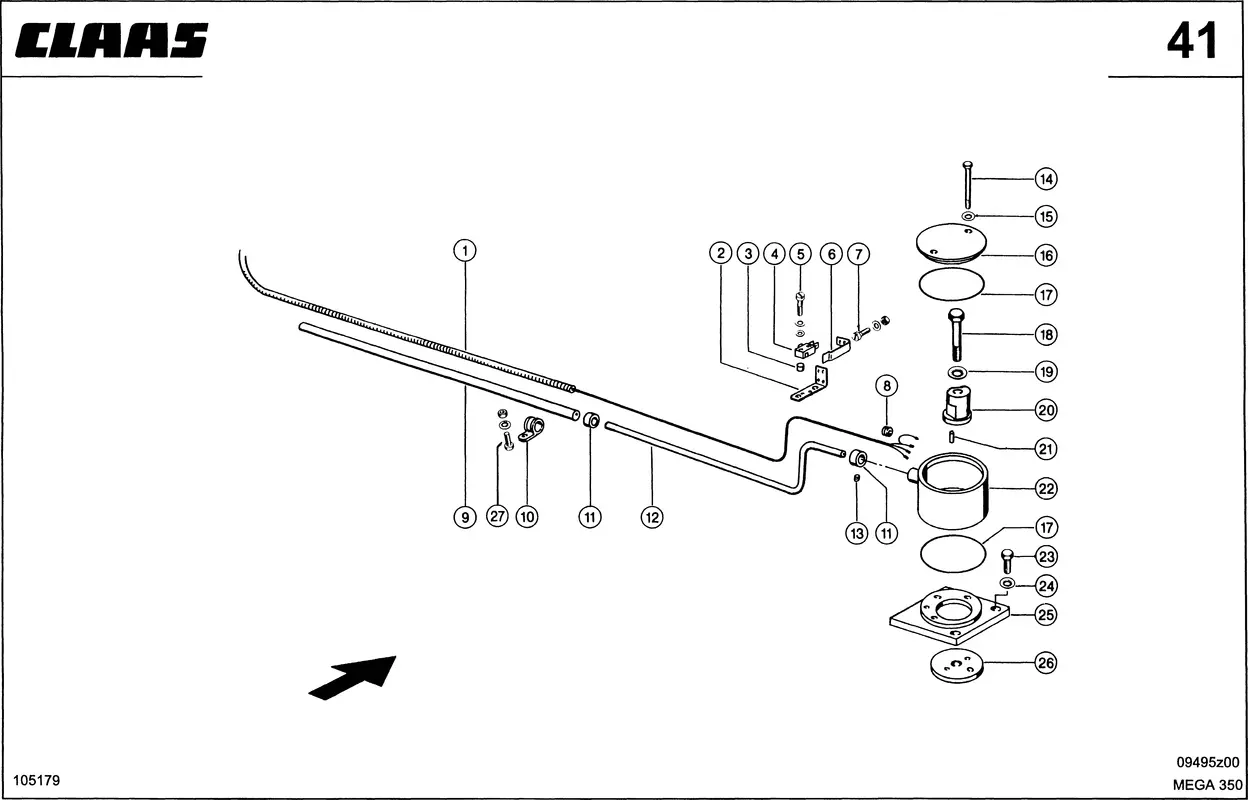

Электрика, указатель положения колес. Автоматическое рулевое управление. Запчасти для рулевого управления зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Электрика, указатель положения колес. Автоматическое рулевое управление. Запчасти для рулевого управления зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Кпл. Кабелей 0000112960 |
| Ссылка на деталь | 0000112960 |
| Номер на схеме | 1 |
| Название детали | Хомут Кабельный 0000131540 |
| Ссылка на деталь | 0000131540 |
| Номер на схеме | 1 |
| Название детали | Стяжка Кабельная 0007556460 |
| Ссылка на деталь | 0007556460 |
| Номер на схеме | 2 |
| Название детали | Уголок 0000132311 |
| Ссылка на деталь | 0000132311 |
| Номер на схеме | 3 |
| Название детали | Втулка Дистанц. 0000100920 |
| Ссылка на деталь | 0000100920 |
| Номер на схеме | 4 |
| Название детали | Микровыключатель 0006041640 |
| Ссылка на деталь | 0006041640 |
| Номер на схеме | 5 |
| Название детали | Винт С Цил.Гол. 0002420540 |
| Ссылка на деталь | 0002420540 |
| Номер на схеме | 5 |
| Название детали | Шайба С Зубцами 0002393120 |
| Ссылка на деталь | 0002393120 |
| Номер на схеме | 5 |
| Название детали | Плоская Шайба 0002441330 |
| Ссылка на деталь | 0002441330 |
| Номер на схеме | 6 |
| Название детали | Пружина Выключат. 0000100950 |
| Ссылка на деталь | 0000100950 |
| Номер на схеме | 7 |
| Название детали | Винт С Цил.Гол. 0002420270 |
| Ссылка на деталь | 0002420270 |
| Номер на схеме | 7 |
| Название детали | Шайба С Зубцами 0002393120 |
| Ссылка на деталь | 0002393120 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002372280 |
| Ссылка на деталь | 0002372280 |
| Номер на схеме | 7 |
| Название детали | Плоская Шайба 0002441330 |
| Ссылка на деталь | 0002441330 |
| Номер на схеме | 8 |
| Название детали | Провод 0007556480 |
| Ссылка на деталь | 0007556480 |
| Номер на схеме | 9 |
| Название детали | Труба Защитная 0000132460 |
| Ссылка на деталь | 0000132460 |
| Номер на схеме | 10 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 11 |
| Название детали | Кольцо Установ. 0006352930 |
| Ссылка на деталь | 0006352930 |
| Номер на схеме | 12 |
| Название детали | Трубопровод Каб. 0006352790 |
| Ссылка на деталь | 0006352790 |
| Номер на схеме | 13 |
| Название детали | Шпилька 0002365511 |
| Ссылка на деталь | 0002365511 |
| Номер на схеме | 14 |
| Название детали | Винт 6-Гр. 0002378000 |
| Ссылка на деталь | 0002378000 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 16 |
| Название детали | Крышка 0006359640 |
| Ссылка на деталь | 0006359640 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002381750 |
| Ссылка на деталь | 0002381750 |
| Номер на схеме | 18 |
| Название детали | Болт 6-Гр. 0002378150 |
| Ссылка на деталь | 0002378150 |
| Номер на схеме | 19 |
| Название детали | Кольцо Пружинное 0002351341 |
| Ссылка на деталь | 0002351341 |
| Номер на схеме | 20 |
| Название детали | Кулачок Включ. 0000132270 |
| Ссылка на деталь | 0000132270 |
| Номер на схеме | 21 |
| Название детали | Штифт Распорный 0002349790 |
| Ссылка на деталь | 0002349790 |
| Номер на схеме | 22 |
| Название детали | Кольцо 0006352890 |
| Ссылка на деталь | 0006352890 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 24 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 25 |
| Название детали | Днище Кузова 0000132430 |
| Ссылка на деталь | 0000132430 |
| Номер на схеме | 26 |
| Название детали | Шайба Защитная 0000132261 |
| Ссылка на деталь | 0000132261 |
| Номер на схеме | 27 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 27 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 27 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Автоматическое Рулевое Управление, Рулевое Управление, Электрика, указатель положения колес |
