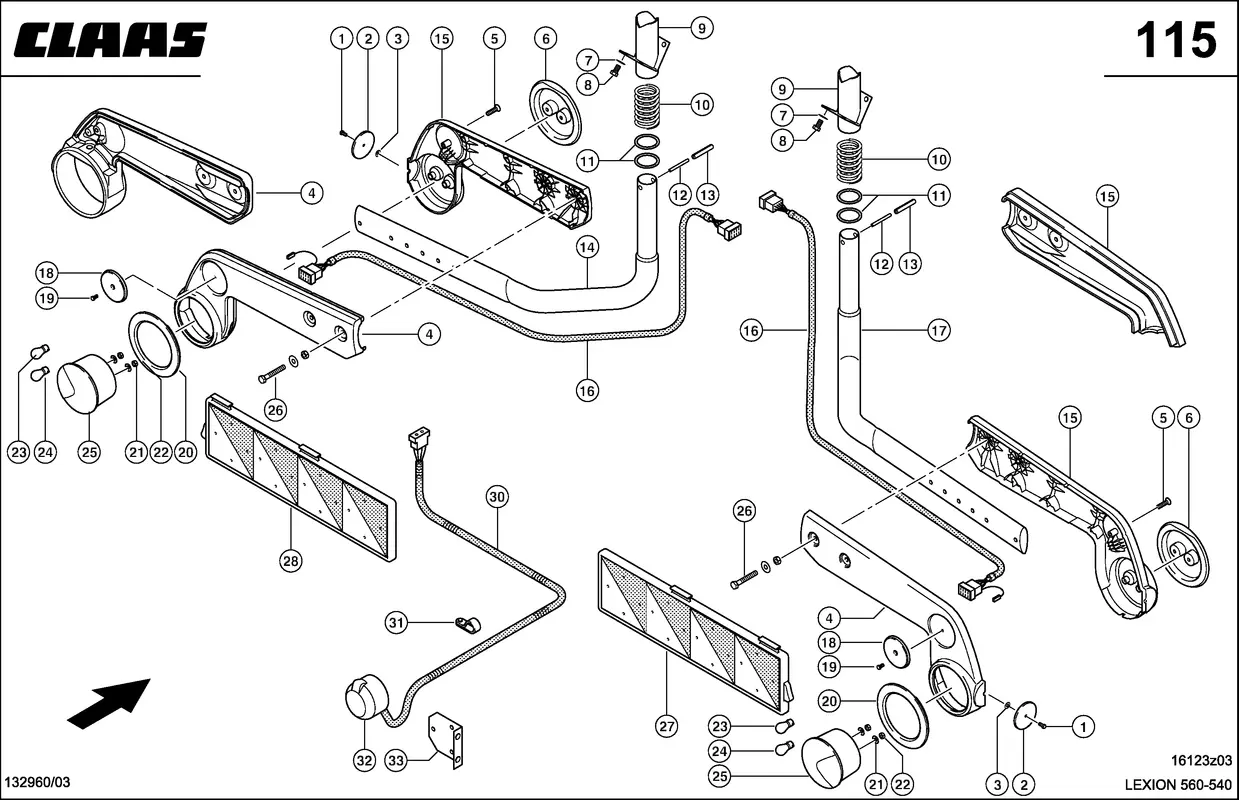

Электрика, задн. Освещение. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Электрика, задн. Освещение. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Описание
| Номер на схеме | 1 |
| Название детали | Винт Pt 0002167050 |
| Ссылка на деталь | 0002167050 |
| Номер на схеме | 1 |
| Название детали | Болт 0002165320 |
| Ссылка на деталь | 0002165320 |
| Номер на схеме | 2 |
| Название детали | Отражатель 0002112890 |
| Ссылка на деталь | 0002112890 |
| Номер на схеме | 3 |
| Название детали | Скоба Крепежная 0002364000 |
| Ссылка на деталь | 0002364000 |
| Номер на схеме | 4 |
| Название детали | Крышка Правая 0007827272 |
| Ссылка на деталь | 0007827272 |
| Номер на схеме | 4 |
| Название детали | Крышка Левая 0007827282 |
| Ссылка на деталь | 0007827282 |
| Номер на схеме | 4 |
| Название детали | Корпус 0007949121 |
| Ссылка на деталь | 0007949121 |
| Номер на схеме | 5 |
| Название детали | Винт Потайной 0002370690 |
| Ссылка на деталь | 0002370690 |
| Номер на схеме | 6 |
| Название детали | Адаптер 0007949150 |
| Ссылка на деталь | 0007949150 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 9 |
| Название детали | Пластина Фланцев. 0007949201 |
| Ссылка на деталь | 0007949201 |
| Номер на схеме | 10 |
| Название детали | Пружина Сжатия 0002114860 |
| Ссылка на деталь | 0002114860 |
| Номер на схеме | 11 |
| Название детали | Шайба Подкладная 0002340780 |
| Ссылка на деталь | 0002340780 |
| Номер на схеме | 12 |
| Название детали | Штифт Распорный 0002136871 |
| Ссылка на деталь | 0002136871 |
| Номер на схеме | 13 |
| Название детали | Штифт Распорный 0002376132 |
| Ссылка на деталь | 0002376132 |
| Номер на схеме | 14 |
| Название детали | Кроншт.Освет.Лев. 0007948951 |
| Ссылка на деталь | 0007948951 |
| Номер на схеме | 15 |
| Название детали | Корпус Правый 0007827252 |
| Ссылка на деталь | 0007827252 |
| Номер на схеме | 15 |
| Название детали | Корпус Левый 0007827262 |
| Ссылка на деталь | 0007827262 |
| Номер на схеме | 15 |
| Название детали | Крышка 0007949131 |
| Ссылка на деталь | 0007949131 |
| Номер на схеме | 16 |
| Название детали | Провод 0000148091 |
| Ссылка на деталь | 0000148091 |
| Номер на схеме | 17 |
| Название детали | Кроншт.Освет.Пр. 0007948961 |
| Ссылка на деталь | 0007948961 |
| Номер на схеме | 18 |
| Название детали | Отражатель Красн. 0006822950 |
| Ссылка на деталь | 0006822950 |
| Номер на схеме | 19 |
| Название детали | Винт Pt 0002168760 |
| Ссылка на деталь | 0002168760 |
| Номер на схеме | 19 |
| Название детали | Болт 0002165320 |
| Ссылка на деталь | 0002165320 |
| Номер на схеме | 20 |
| Название детали | Адаптер 0007949140 |
| Ссылка на деталь | 0007949140 |
| Номер на схеме | 21 |
| Название детали | Шайба Подкладная 0002342560 |
| Ссылка на деталь | 0002342560 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 23 |
| Название детали | Лампа Накаливания 0003240030 |
| Ссылка на деталь | 0003240030 |
| Номер на схеме | 24 |
| Название детали | Лампа Накаливания 0002335460 |
| Ссылка на деталь | 0002335460 |
| Номер на схеме | 25 |
| Название детали | Фонарь Задний 0000148980 |
| Ссылка на деталь | 0000148980 |
| Номер на схеме | 26 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 26 |
| Название детали | Болт 6-Гр. 0002378540 |
| Ссылка на деталь | 0002378540 |
| Номер на схеме | 26 |
| Название детали | Болт 6-Гр. 0002355220 |
| Ссылка на деталь | 0002355220 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 26 |
| Название детали | Шайба 0002342710 |
| Ссылка на деталь | 0002342710 |
| Номер на схеме | 26 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 27 |
| Название детали | Рефлектор 0007827292 |
| Ссылка на деталь | 0007827292 |
| Номер на схеме | 27 |
| Название детали | Рефлектор 0007949100 |
| Ссылка на деталь | 0007949100 |
| Номер на схеме | 28 |
| Название детали | Рефлектор 0007827302 |
| Ссылка на деталь | 0007827302 |
| Номер на схеме | 28 |
| Название детали | Рефлектор 0007949110 |
| Ссылка на деталь | 0007949110 |
| Номер на схеме | 30 |
| Название детали | Провод 0000131130 |
| Ссылка на деталь | 0000131130 |
| Номер на схеме | 31 |
| Название детали | Хомут 0002154030 |
| Ссылка на деталь | 0002154030 |
| Номер на схеме | 32 |
| Название детали | Розетка 0002158160 |
| Ссылка на деталь | 0002158160 |
| Номер на схеме | 33 |
| Название детали | Держатель 0007396541 |
| Ссылка на деталь | 0007396541 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Освещение Дороги, Электрика / Электроника, Электрика, задн. Освещение |
