Электрика, зерновой бункер – вспомогател. Запчасти для комбайнов lexion 560-540 № машины 58400011 58499999
Электрика, зерновой бункер – вспомогател. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 195578295
Категории: Схемы на сельхозтехнику, Схемы узлов Claas

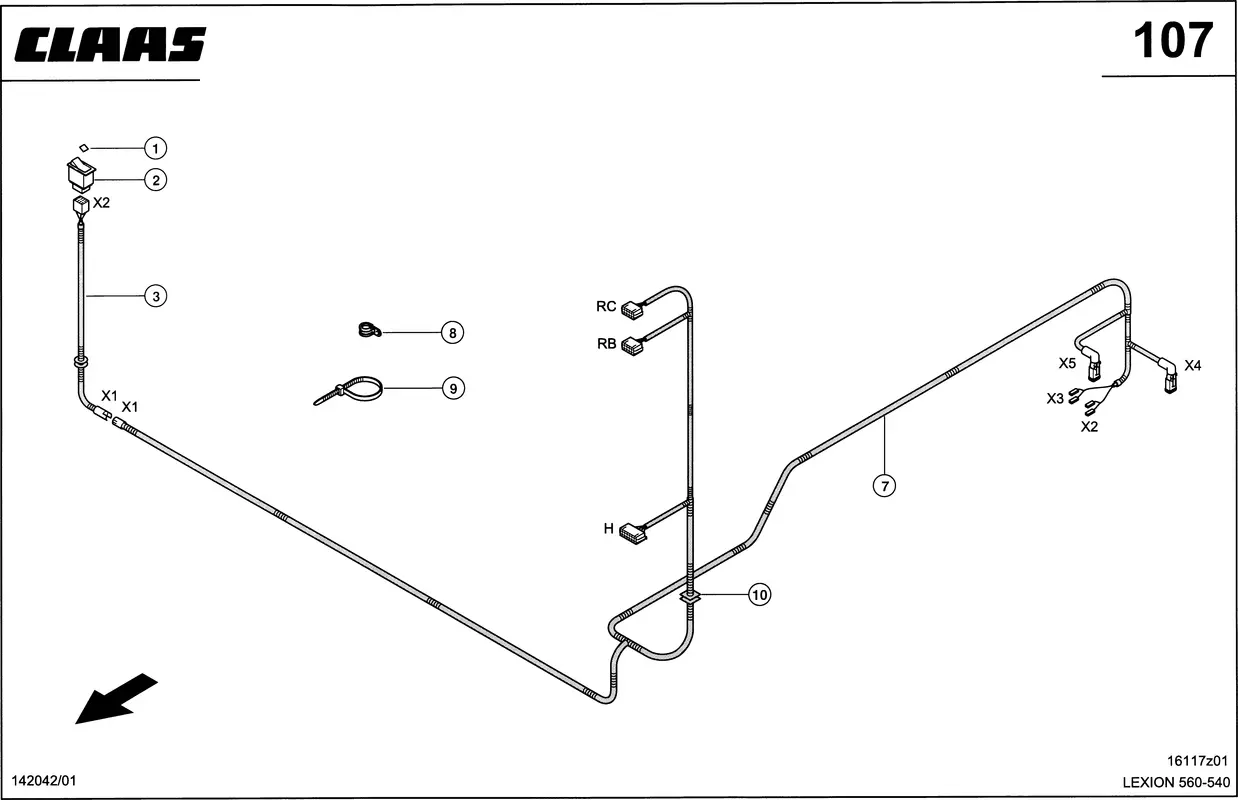

Описание
Номер на схеме | 1 |
Название детали | Вставка 0000137390 |
Ссылка на деталь | 0000137390 |
Номер на схеме | 2 |
Название детали | Выкл.Складн.Кук.Приставка 0000714361 |
Ссылка на деталь | 0000714361 |
Номер на схеме | 3 |
Название детали | Провод 0000149121 |
Ссылка на деталь | 0000149121 |
Номер на схеме | 7 |
Название детали | Провод 0000153880 |
Ссылка на деталь | 0000153880 |
Номер на схеме | 7 |
Название детали | Провод 0000148381 |
Ссылка на деталь | 0000148381 |
Номер на схеме | 8 |
Название детали | Хомут 0002154040 |
Ссылка на деталь | 0002154040 |
Номер на схеме | 8 |
Название детали | Крепежный Хомут 0002154110 |
Ссылка на деталь | 0002154110 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 10 |
Название детали | Держатель 0000148720 |
Ссылка на деталь | 0000148720 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Электрика / Электроника, Электрика, зерновой бункер – вспомогател |
