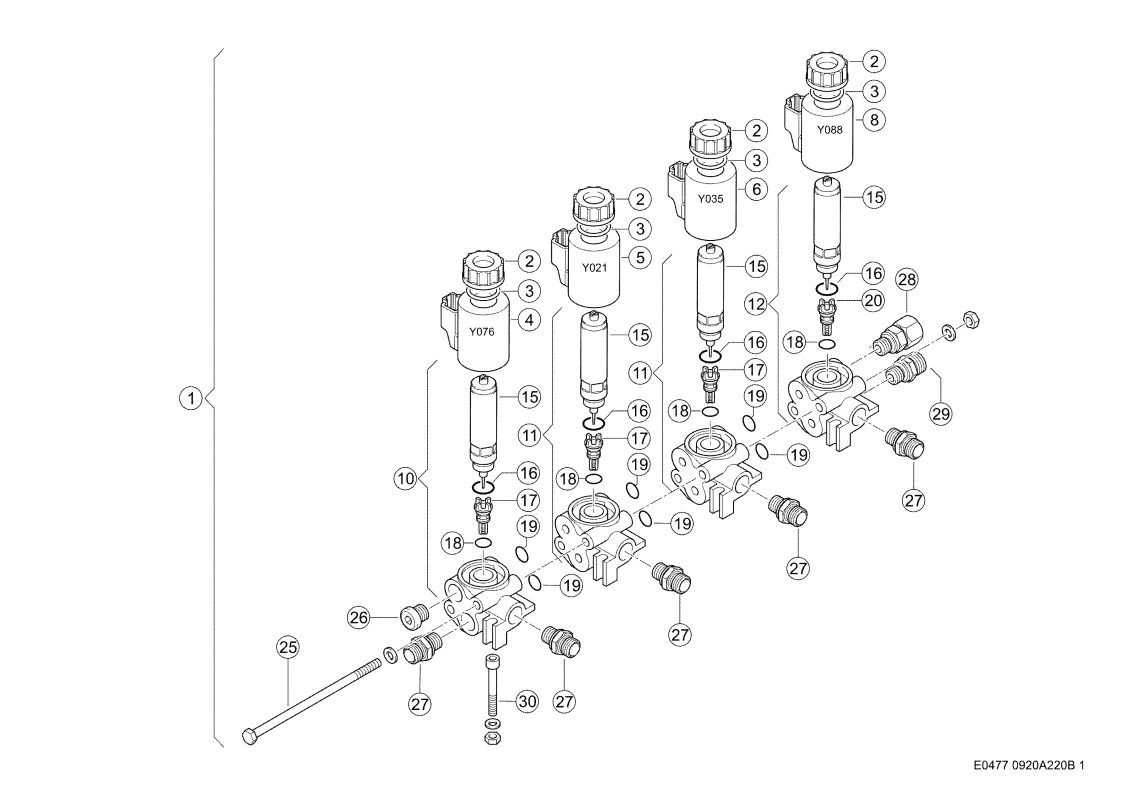

Электромагнитный клапан. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Электромагнитный клапан. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Гидравлический Распределитель 0001092371 |
| Ссылка на деталь | 0001092371 |
| Номер на схеме | 2 |
| Название детали | Гайка Накидная 0000564140 |
| Ссылка на деталь | 0000564140 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002384510 |
| Ссылка на деталь | 0002384510 |
| Номер на схеме | 4 |
| Название детали | Реле 0000564130 |
| Ссылка на деталь | 0000564130 |
| Номер на схеме | 5 |
| Название детали | Реле 0000564130 |
| Ссылка на деталь | 0000564130 |
| Номер на схеме | 6 |
| Название детали | Реле 0000564130 |
| Ссылка на деталь | 0000564130 |
| Номер на схеме | 8 |
| Название детали | Реле 0017995350 |
| Ссылка на деталь | 0017995350 |
| Номер на схеме | 10 |
| Название детали | Блок Распределит. 0000570000 |
| Ссылка на деталь | 0000570000 |
| Номер на схеме | 11 |
| Название детали | Блок Распределит. 0000570050 |
| Ссылка на деталь | 0000570050 |
| Номер на схеме | 12 |
| Название детали | Гидравлический Распределитель 0000570040 |
| Ссылка на деталь | 0000570040 |
| Номер на схеме | 15 |
| Название детали | Рама 0000564121 |
| Ссылка на деталь | 0000564121 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002135910 |
| Ссылка на деталь | 0002135910 |
| Номер на схеме | 17 |
| Название детали | Вставка 0000570120 |
| Ссылка на деталь | 0000570120 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0002122070 |
| Ссылка на деталь | 0002122070 |
| Номер на схеме | 19 |
| Название детали | Кольцо Уплотнит. 0002381900 |
| Ссылка на деталь | 0002381900 |
| Номер на схеме | 20 |
| Название детали | Вставка 0000570130 |
| Ссылка на деталь | 0000570130 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002133561 |
| Ссылка на деталь | 0002133561 |
| Номер на схеме | 25 |
| Название детали | Плоская Шайба 0002369112 |
| Ссылка на деталь | 0002369112 |
| Номер на схеме | 25 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 26 |
| Название детали | Пробка Резьбов. 0002130980 |
| Ссылка на деталь | 0002130980 |
| Номер на схеме | 27 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 27 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 28 |
| Название детали | Патрубок Со Стерж 0002165670 |
| Ссылка на деталь | 0002165670 |
| Номер на схеме | 29 |
| Название детали | Штуцер Резьбовой 0002133580 |
| Ссылка на деталь | 0002133580 |
| Номер на схеме | 29 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 30 |
| Название детали | Винт С Цил.гол. 0002164690 |
| Ссылка на деталь | 0002164690 |
| Номер на схеме | 30 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 30 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
