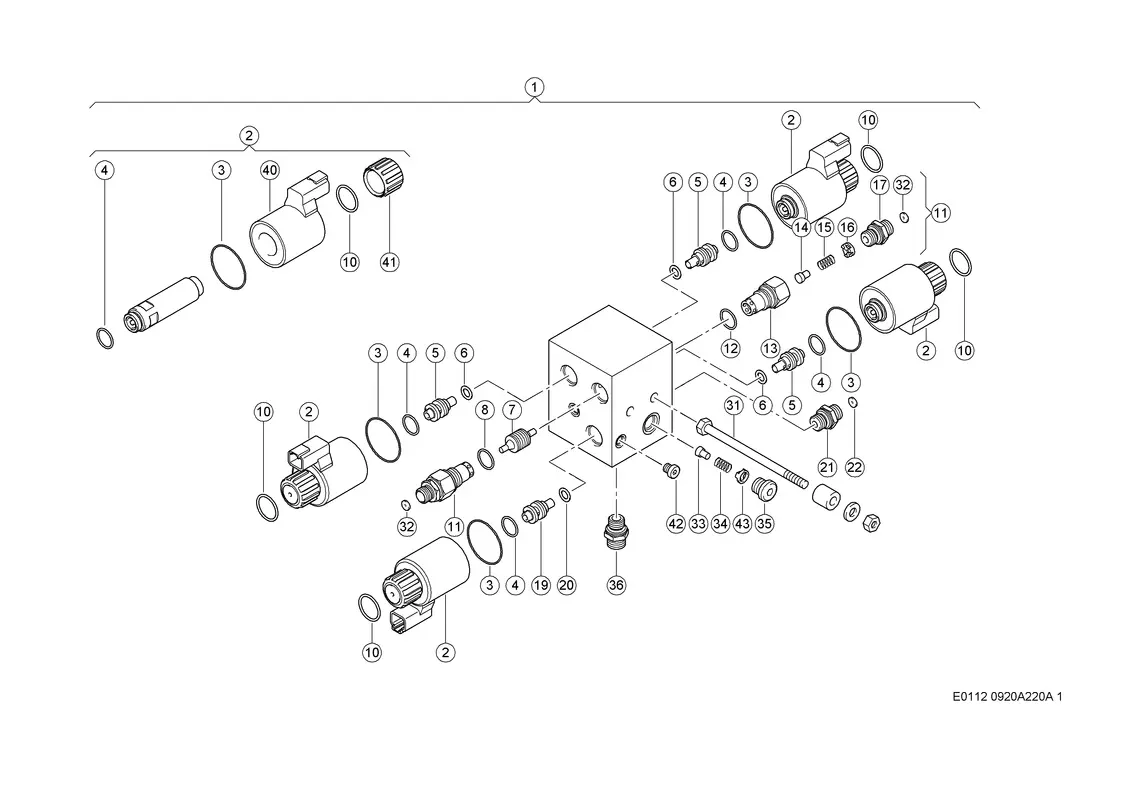

Электромагнитный клапан. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Электромагнитный клапан. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Блок Распределит. 0000398412 |
| Ссылка на деталь | 0000398412 |
| Номер на схеме | 2 |
| Название детали | Соленоид 0000404430 |
| Ссылка на деталь | 0000404430 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0009432290 |
| Ссылка на деталь | 0009432290 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 5 |
| Название детали | Вставка Клапана 0000395630 |
| Ссылка на деталь | 0000395630 |
| Номер на схеме | 5 |
| Название детали | Вставка 0000394440 |
| Ссылка на деталь | 0000394440 |
| Номер на схеме | 6 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 7 |
| Название детали | Поршень 0000401910 |
| Ссылка на деталь | 0000401910 |
| Номер на схеме | 8 |
| Название детали | Уплотнение Поршня 0002187880 |
| Ссылка на деталь | 0002187880 |
| Номер на схеме | 10 |
| Название детали | Кольцо Уплотнит. 0002115070 |
| Ссылка на деталь | 0002115070 |
| Номер на схеме | 11 |
| Название детали | Патрон Клапана 0000403270 |
| Ссылка на деталь | 0000403270 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 13 |
| Название детали | Вставка Резьбовая 0000402262 |
| Ссылка на деталь | 0000402262 |
| Номер на схеме | 14 |
| Название детали | Клапан Обратный 0000401941 |
| Ссылка на деталь | 0000401941 |
| Номер на схеме | 15 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 16 |
| Название детали | Направляющая Пруж 0006437040 |
| Ссылка на деталь | 0006437040 |
| Номер на схеме | 17 |
| Название детали | Штуцер Резьбовой 0000403210 |
| Ссылка на деталь | 0000403210 |
| Номер на схеме | 19 |
| Название детали | Вставка 0000393900 |
| Ссылка на деталь | 0000393900 |
| Номер на схеме | 20 |
| Название детали | Кольцо Упл.плоск. 0000840760 |
| Ссылка на деталь | 0000840760 |
| Номер на схеме | 21 |
| Название детали | Штуцер Резьбовой 0002131960 |
| Ссылка на деталь | 0002131960 |
| Номер на схеме | 22 |
| Название детали | Дроссель 0006072531 |
| Ссылка на деталь | 0006072531 |
| Номер на схеме | 31 |
| Название детали | Болт 6-Гр. 0002442370 |
| Ссылка на деталь | 0002442370 |
| Номер на схеме | 31 |
| Название детали | Втулка Распорная 0000684903 |
| Ссылка на деталь | 0000684903 |
| Номер на схеме | 31 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 31 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 32 |
| Название детали | Дроссель 0000097111 |
| Ссылка на деталь | 0000097111 |
| Номер на схеме | 33 |
| Название детали | Клапан Обратный 0002080830 |
| Ссылка на деталь | 0002080830 |
| Номер на схеме | 34 |
| Название детали | Пружина Сжатия 0006437050 |
| Ссылка на деталь | 0006437050 |
| Номер на схеме | 35 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 35 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 36 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 40 |
| Название детали | Реле 0000393991 |
| Ссылка на деталь | 0000393991 |
| Номер на схеме | 41 |
| Название детали | Гайка Накидная 0000393940 |
| Ссылка на деталь | 0000393940 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
