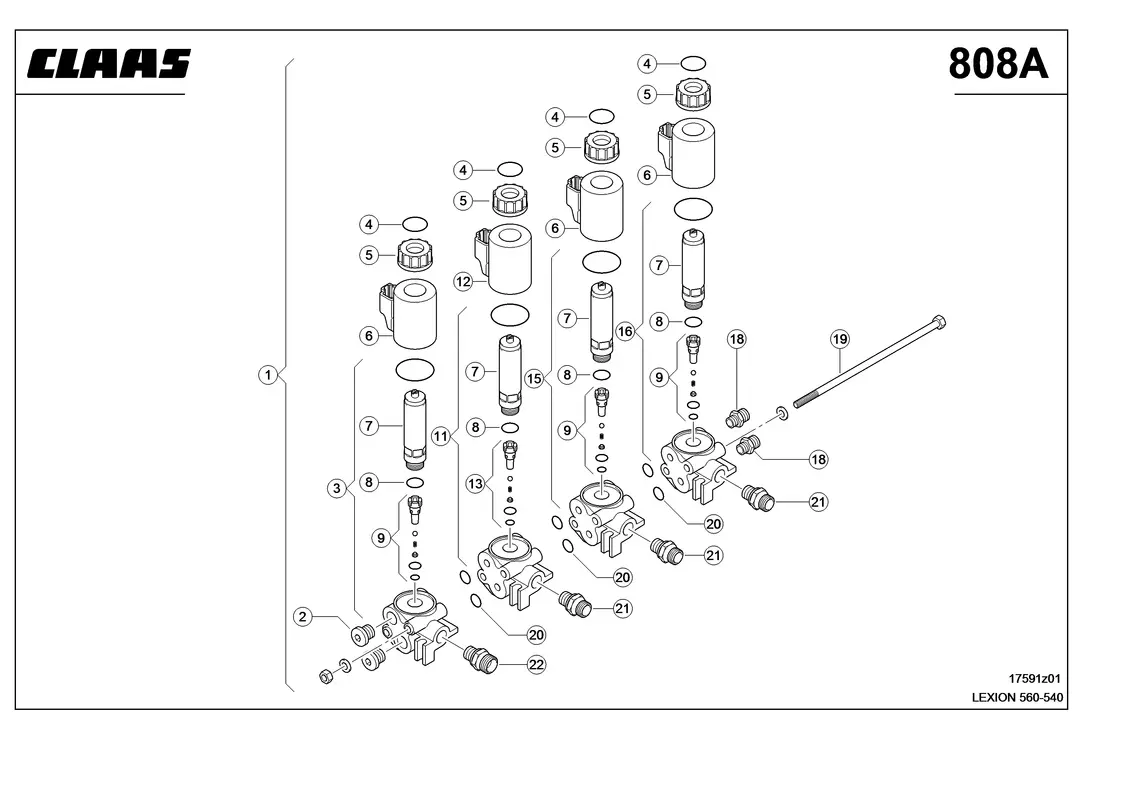

Электромагнитный распределитель (низкого. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Электромагнитный распределитель (низкого. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Щиток Направл. 0005566800 |
| Ссылка на деталь | 0005566800 |
| Номер на схеме | 2 |
| Название детали | Пробка Резьбов. 0002130980 |
| Ссылка на деталь | 0002130980 |
| Номер на схеме | 3 |
| Название детали | Блок Распределит. 0000570000 |
| Ссылка на деталь | 0000570000 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0002384510 |
| Ссылка на деталь | 0002384510 |
| Номер на схеме | 5 |
| Название детали | Гайка Накидная 0000564140 |
| Ссылка на деталь | 0000564140 |
| Номер на схеме | 6 |
| Название детали | Реле 0000564130 |
| Ссылка на деталь | 0000564130 |
| Номер на схеме | 7 |
| Название детали | Рама 0000564121 |
| Ссылка на деталь | 0000564121 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002135910 |
| Ссылка на деталь | 0002135910 |
| Номер на схеме | 9 |
| Название детали | Вставка 0000570120 |
| Ссылка на деталь | 0000570120 |
| Номер на схеме | 11 |
| Название детали | Блок Распределит. 0000570060 |
| Ссылка на деталь | 0000570060 |
| Номер на схеме | 12 |
| Название детали | Реле 0000564310 |
| Ссылка на деталь | 0000564310 |
| Номер на схеме | 13 |
| Название детали | Вставка 0000570130 |
| Ссылка на деталь | 0000570130 |
| Номер на схеме | 15 |
| Название детали | Блок Распределит. 0000570050 |
| Ссылка на деталь | 0000570050 |
| Номер на схеме | 16 |
| Название детали | Блок Распределит. 0000570030 |
| Ссылка на деталь | 0000570030 |
| Номер на схеме | 18 |
| Название детали | Штуцер Резьбовой 0002133580 |
| Ссылка на деталь | 0002133580 |
| Номер на схеме | 18 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 19 |
| Название детали | Болт 6-Гр. 0002133561 |
| Ссылка на деталь | 0002133561 |
| Номер на схеме | 20 |
| Название детали | Кольцо Уплотнит. 0002381900 |
| Ссылка на деталь | 0002381900 |
| Номер на схеме | 21 |
| Название детали | Штуцер Резьбовой 0002159160 |
| Ссылка на деталь | 0002159160 |
| Номер на схеме | 21 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
| Номер на схеме | 22 |
| Название детали | Штуцер Резьбовой 0002133580 |
| Ссылка на деталь | 0002133580 |
| Номер на схеме | 22 |
| Название детали | Кольцо Уплотнит. 0002159210 |
| Ссылка на деталь | 0002159210 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Клапаны, Электромагнитный распределитель низкого |
