Элементы облицовки. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999

Описание

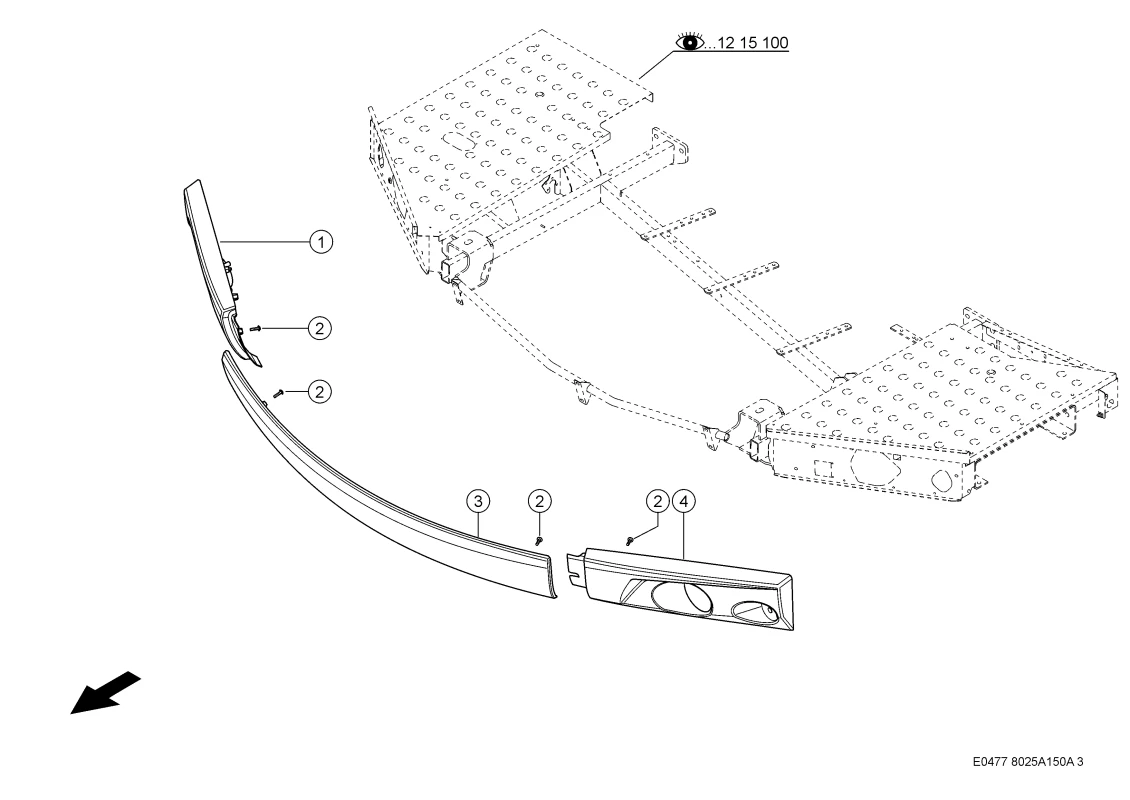

Номер на схеме	1
Название детали	Панель Передняя 0005488370
Ссылка на деталь	0005488370

Номер на схеме	1
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	1
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	1
Название детали	Болт 6-Гр. 0002332590
Ссылка на деталь	0002332590

Номер на схеме	1
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	1
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	1
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	1
Название детали	Болт 6-Гр. 0002374390
Ссылка на деталь	0002374390

Номер на схеме	1
Название детали	Защита 0005487020
Ссылка на деталь	0005487020

Номер на схеме	2
Название детали	Болт 6-Гр. 0002362000
Ссылка на деталь	0002362000

Номер на схеме	2
Название детали	Крепление 0023127750
Ссылка на деталь	0023127750

Номер на схеме	2
Название детали	Болт 0002171920
Ссылка на деталь	0002171920

Номер на схеме	2
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	2
Название детали	Держатель 0023113850
Ссылка на деталь	0023113850

Номер на схеме	3
Название детали	Защита Ремня 0007040681
Ссылка на деталь	0007040681

Номер на схеме	3
Название детали	Панель Передняя 0005475761
Ссылка на деталь	0005475761

Номер на схеме	3
Название детали	Болт 6-Гр. 0002374420
Ссылка на деталь	0002374420

Номер на схеме	3
Название детали	Шайба Контактная 0002393860
Ссылка на деталь	0002393860

Номер на схеме	3
Название детали	Элемент Упругий 0007294470
Ссылка на деталь	0007294470

Номер на схеме	4
Название детали	Крышка 0005503322
Ссылка на деталь	0005503322

Номер на схеме	4
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	4
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	4
Название детали	Болт 6-Гр. 0002362000
Ссылка на деталь	0002362000

Номер на схеме	4
Название детали	Панель Передняя 0005488320
Ссылка на деталь	0005488320

Номер на схеме	5
Название детали	Буфер Упорный 0008180960
Ссылка на деталь	0008180960

Номер на схеме	5
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	5
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	5
Название детали	Шайба Опорная 0006012430
Ссылка на деталь	0006012430

Номер на схеме	6
Название детали	Цапфа Запорная 0006061630
Ссылка на деталь	0006061630

Номер на схеме	6
Название детали	Болт Анкерный 0005468071
Ссылка на деталь	0005468071

Номер на схеме	6
Название детали	Защита Ремня 0005487012
Ссылка на деталь	0005487012

Номер на схеме	6
Название детали	Башмак 0006264940
Ссылка на деталь	0006264940

Номер на схеме	7
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	7
Название детали	Замок 0005061100
Ссылка на деталь	0005061100

Номер на схеме	7
Название детали	Защита Ремня 0005503401
Ссылка на деталь	0005503401

Номер на схеме	7
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	8
Название детали	Гайка 6-Гр. 0002361720
Ссылка на деталь	0002361720

Номер на схеме	8
Название детали	Шайба Опорная 0006012430
Ссылка на деталь	0006012430

Номер на схеме	8
Название детали	Гайка 6-Гр. 0002361720
Ссылка на деталь	0002361720

Номер на схеме	8
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	9
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	9
Название детали	Цапфа Запорная 0006061630
Ссылка на деталь	0006061630

Номер на схеме	9
Название детали	Шайба Контактная 0002393951
Ссылка на деталь	0002393951

Номер на схеме	9
Название детали	Шайба Контактная 0002393951
Ссылка на деталь	0002393951

Номер на схеме	10
Название детали	Буфер Рез. 0006877470
Ссылка на деталь	0006877470

Номер на схеме	10
Название детали	Пластина Привинч. 0005503382
Ссылка на деталь	0005503382

Номер на схеме	10
Название детали	Провод 0002151600
Ссылка на деталь	0002151600

Номер на схеме	10
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	11
Название детали	Винт Потайной 0002113080
Ссылка на деталь	0002113080

Номер на схеме	11
Название детали	Винт Потайной 0002113080
Ссылка на деталь	0002113080

Номер на схеме	11
Название детали	Колпак Защитный 0005184000
Ссылка на деталь	0005184000

Номер на схеме	12
Название детали	Замок 0005061100
Ссылка на деталь	0005061100

Номер на схеме	12
Название детали	Болт 6-Гр. 0002362000
Ссылка на деталь	0002362000

Номер на схеме	12
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	12
Название детали	Гайка Стопорная 0002381320
Ссылка на деталь	0002381320

Номер на схеме	12
Название детали	Защита Ремня 0023113780
Ссылка на деталь	0023113780

Номер на схеме	13
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	13
Название детали	Болт 6-Гр. 0002374660
Ссылка на деталь	0002374660

Номер на схеме	13
Название детали	Шайба Уплотнительная 0006297740
Ссылка на деталь	0006297740

Номер на схеме	13
Название детали	Крепление 0023113970
Ссылка на деталь	0023113970

Номер на схеме	13
Название детали	Шайба Контактная 0002393860
Ссылка на деталь	0002393860

Номер на схеме	14
Название детали	Болт Анкерный 0005468071
Ссылка на деталь	0005468071

Номер на схеме	14
Название детали	Шайба Контактная 0002393860
Ссылка на деталь	0002393860

Номер на схеме	15
Название детали	Гайка 6-Гр. 0002361690
Ссылка на деталь	0002361690

Номер на схеме	15
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	15
Название детали	Болт 6-Гр. 0002374390
Ссылка на деталь	0002374390

Номер на схеме	15
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	16
Название детали	Заслонка Защитн. 0023113791
Ссылка на деталь	0023113791

Номер на схеме	16
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	17
Название детали	Шайба Контактная 0002393941
Ссылка на деталь	0002393941

Номер на схеме	17
Название детали	Шайба Контактная 0002393941
Ссылка на деталь	0002393941

Номер на схеме	18
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	18
Название детали	Болт 6-Гр. 0002333900
Ссылка на деталь	0002333900

Номер на схеме	18
Название детали	Болт 6-Гр. 0002373830
Ссылка на деталь	0002373830

Номер на схеме	18
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	19
Название детали	Крепление 0023113811
Ссылка на деталь	0023113811

Номер на схеме	19
Название детали	Втулка 0007842720
Ссылка на деталь	0007842720

Номер на схеме	20
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	20
Название детали	Шайба Контактная 0002393931
Ссылка на деталь	0002393931

Номер на схеме	20
Название детали	Болт 6-Гр. 0002362000
Ссылка на деталь	0002362000

Номер на схеме	21
Название детали	Трос Стальной 0009572870
Ссылка на деталь	0009572870

Номер на схеме	22
Название детали	Защита Ремня 0023113723
Ссылка на деталь	0023113723

Номер на схеме	23
Название детали	Гайка 6-Гр. 0002361700
Ссылка на деталь	0002361700

Номер на схеме	23
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	23
Название детали	Винт Полупотайной 0002349530
Ссылка на деталь	0002349530
