Элементы привода комбайна CLAAS Compact 30

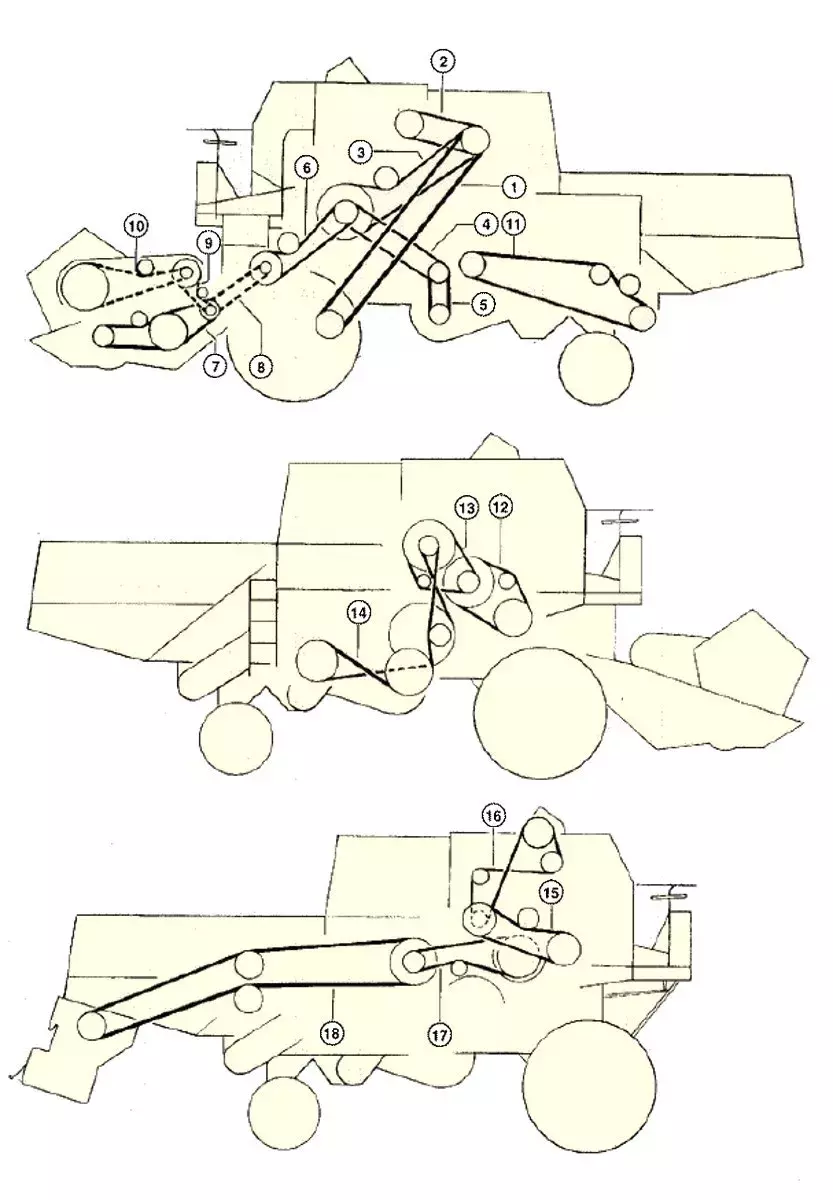

Схема розмещения приводных ремней и цепей комбайна CLAAS Compact 30
Описание
Схема розмещения приводных ремней и цепей комбайна CLAAS Compact 30 — Элементы привода комбайна CLAAS Compact 30
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 |
790461.0 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 2 |
622165.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №74001551 | |
| 2 |
767057.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ДО №74001550 | |
| 3 |
791307.0 |
РЕМЕНЬ | 1 | ПОСЛЕ №74001851 | |
| 3 |
785174.1 |
РЕМЕНЬ | 1 | ДО №74001850 | |
| 4 |
639226.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 5 |
532011.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 6 |
785170.0 |
РЕМЕНЬ ПРИВОДА ЖАТКИ | 1 | ||
| 7 |
785341.0 |
РЕМЕНЬ ПРИВОДА ШНЕКА | 1 | ||
| 8 |
790231.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05T 133RO | 1 | ||
| 9 |
787607.1 |
ЦЕПЬ РОЛИКОВАЯ 29,21T 50RO | 1 | ||
| 10 |
787631.0 |
ЦЕПЬ РОЛИКОВАЯ 29,21T 99RO | 1 | ПОСЛЕ №74000651 | |
| 10 |
770841.0 |
ЦЕПЬ РОЛИКОВАЯ 29,21T 96RO | 1 | ДО №74000650 | |
| 11 |
790502.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 12 |
629410.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №74001151 | |
| 12 |
785168.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ДО №74001150 | |
| 13 |
785169.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 14 |
785176.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 15 |
785175.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 16 |
750288.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 17 |
638367.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | СОЛОМОИЗМЕЛЬЧИТЕЛЬ | |
| 18 |
060239.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | СОЛОМОИЗМЕЛЬЧИТЕЛЬ | |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Compact-30 |
| Узел | Жатки, Приводы, Ремни |
