Элементы привода комбайна CLAAS Dominator 106

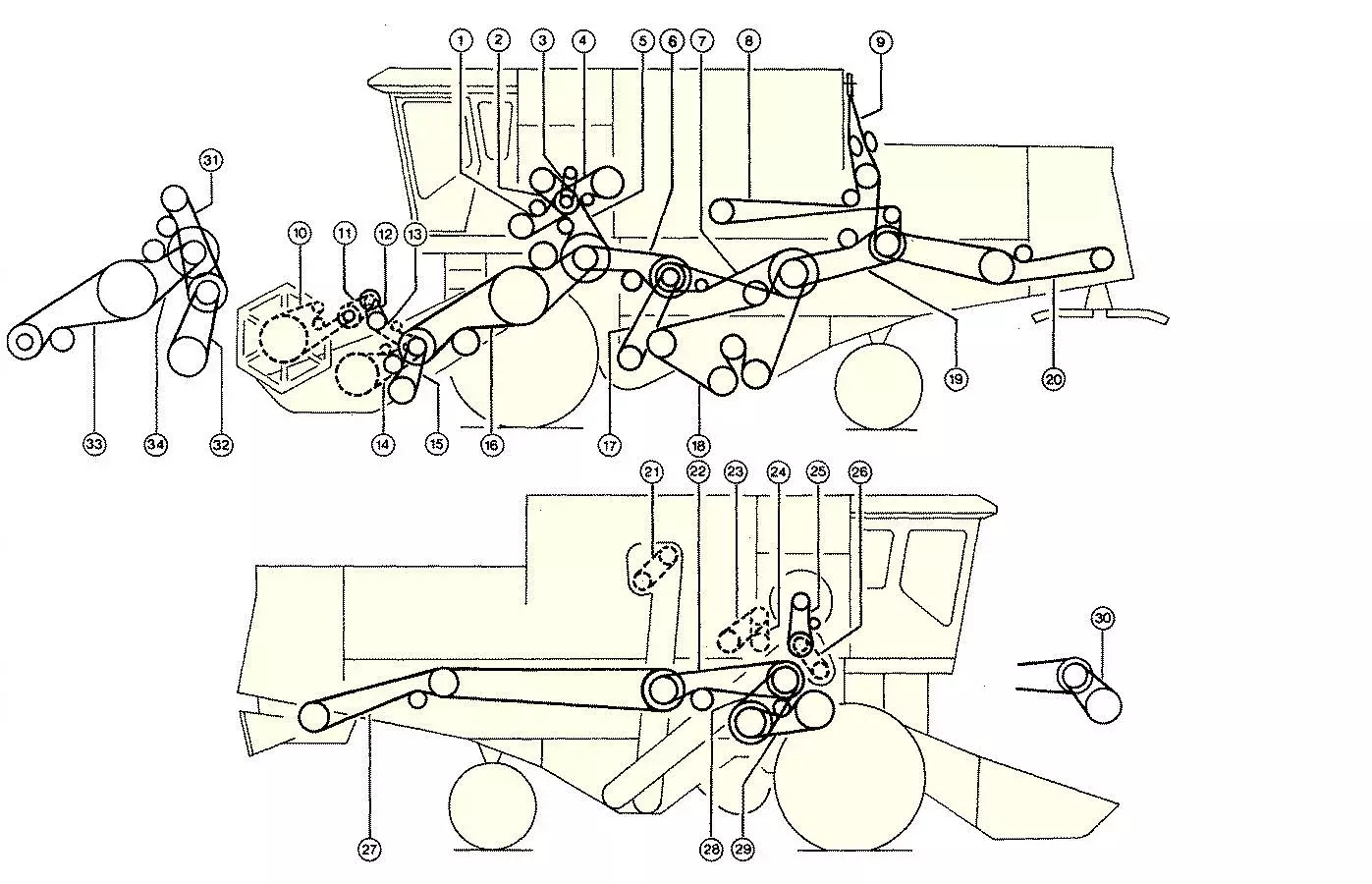

Схема размещения приводных ремней и цепей комбайна CLAAS Dominator 106
Описание
Схема размещения приводных ремней и цепей комбайна CLAAS Dominator 106 — Элементы привода комбайна CLAAS Dominator 106
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 |
629279.0 |
РЕМЕНЬ 4X17X1675LW | 1 | ПРИ MERCEDES ОМ421/401 | |
| 1 |
629001.0 |
РЕМЕНЬ | 1 | ПРИ MERCEDES ОМ360 | |
| 1 |
629279.0 |
РЕМЕНЬ 4X17X1675LW | 1 | ПРИ RABA | |
| 2 |
689175.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ MERCEDES ОМ421/401 | |
| 2 |
603378.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ MERCEDES ОМ360 | |
| 2 |
689175.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ PERKINS V8.540 | |
| 2 |
689175.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ RABA | |
| 3 |
629908.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ОТ № 09002765 | |
| 3 |
621903.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 09002764 | |
| 4 |
629763.0 |
РЕМЕНЬ | 1 | BEI MERC. OM 421/ 401; AB NR. 09000945 | |
| 4 |
672351.0 |
РЕМЕНЬ | 1 | BEI MERCEDES OM 401; BIS NR. 09000944 | |
| 4 |
629769.0 |
РЕМЕНЬ 2X17X2200LW | 1 | BEI MERCEDES OM 360; AB NR. 09000945 | |
| 4 |
673614.0 |
РЕМЕНЬ 2X17X1950LW | 1 | BEI MERCEDES OM 360; BIS NR. 09000944 | |
| 4 |
629769.0 |
РЕМЕНЬ 2X17X2200LW | 1 | ПРИ PERKINS V8.540 | |
| 4 |
629763.0 |
РЕМЕНЬ | 1 | BEI RABA — MOTOR; AB NR. 09000945 | |
| 4 |
672351.0 |
РЕМЕНЬ | 1 | BEI RABA — MOTOR; BIS NR. 09000944 | |
| 5 |
629000.0 |
РЕМЕНЬ | 1 | ||
| 6 |
603337.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 7 |
603336.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 8 |
629732.2 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 |
640653.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 |
601620 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 10 |
677875.0 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 186RO | 1 | ПРИ ДЛИНН.. ЖАТКЕ | |
| 10 |
678377.0 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 166RO | 1 | ПРИ КОРОТК.. ЖАТКЕ | |
| 11 |
670228.0 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 74RO | 1 | ||
| 12 |
670224.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 13 |
670229.2 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | ||
| 14 |
676277.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 109RO | 1 | ||
| 15 |
629214.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 16 |
629441.0 |
РЕМЕНЬ КЛИНОВОЙ | 2 | РАСТОЯНИЕ МЕЖДУ ВАЛАМИ 1177 ММ | |
| 16 |
603017.3 |
РЕМЕНЬ КЛИНОВОЙ | 2 | РАСТОЯНИЕ МЕЖДУ ВАЛАМИ 1463 ММ | |
| 16 |
629836.0 |
РЕМЕНЬ КЛИНОВОЙ | 2 | ||
| 17 |
603380.1 |
РЕМЕНЬ КЛИН.ШИРОК | 1 | ||
| 18 |
609762.0 |
РЕМЕНЬ | 1 | ОТ № 09000439 | |
| 18 |
603033.0 |
РЕМЕНЬ | 1 | ДО № 09000438 | |
| 19 |
506671.2 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 20 |
623427.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 21 |
608716.0 |
ЦЕПЬ РОЛИКОВАЯ ASA50 15,875X9, | 1 | ОТ № 09000189 | |
| 21 |
605453.1 |
ЦЕПЬ РОЛИКОВАЯ | 1 | ДО № 09000188 | |
| 22 |
603062 |
РЕМЕНЬ КЛИНОВОЙ 22X14X 3530LI | 1 | ||
| 23 |
818101.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 79RO | 1 | ОТ № 09000945 | |
| 23 |
503445.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 67RO | 1 | ДО № 09000944 | |
| 24 |
642492.0 |
ЦЕПЬ РОЛИКОВАЯ 10B-1X 54 E | 1 | ОТ № 09000945 | |
| 24 |
781191.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 50RO | 1 | ДО № 09000944 | |
| 25 |
603341.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ MERCEDES | |
| 25 |
603341.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ PERKINS | |
| 25 |
783876.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ RABA | |
| 26 |
600981.0 |
ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 27 |
613600 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 27 |
612140 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 28 |
629035.0 |
РЕМЕНЬ КЛИНОВОЙ 60X25X 2420LA | 1 | BEI TROM. — REGELTRIEB; UND HYDR. FAHRANTRIEB | |
| 28 |
629366.1 |
РЕМЕНЬ | 1 | ПРИ СТУПЕНЬЧАТОМ ПРИВОДЕ БАРАБАНА | |
| 29 |
603354.0 |
РЕМЕНЬ | 1 | ПРИ ГИДРОПРИВОДЕ ДВИЖЕНИЯ | |
| 29 |
603348.0 |
ЦЕПЬ РОЛИКОВАЯ 12A-2X104 E | 1 | ПРИ ЦЕПНОМ ПРИВОДЕ | |
| 29 |
718093.0 |
ЦЕПЬ РОЛИКОВАЯ 12A-2X 12 E | 1 | ПРИ ЦЕПНОМ ПРИВОДЕ | |
| 30 |
628630.0 |
РЕМЕНЬ КЛИНШИРОК 50X22X 1905LA | 1 | ПРИ МЕХАНИЧ. ПРИВОДЕ ДВИЖЕНИЯ | |
| 31 |
609822.0 |
РЕМЕНЬ | 1 | ПРИ МЕХАНИЧ. ПРИВОДЕ ДВИЖЕНИЯ | |
| 32 |
609823.0 |
РЕМЕНЬ КЛИН.ШИРОК | 1 | ПРИ МЕХАНИЧ. ПРИВОДЕ ДВИЖЕНИЯ | |
| 33 |
629836.0 |
РЕМЕНЬ КЛИНОВОЙ | 2 | ||
| 34 |
673638.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Dominator-106 |
| Узел | Жатки, Приводы, Ремни |
