Элементы привода комбайна CLAAS Dominator 68SR

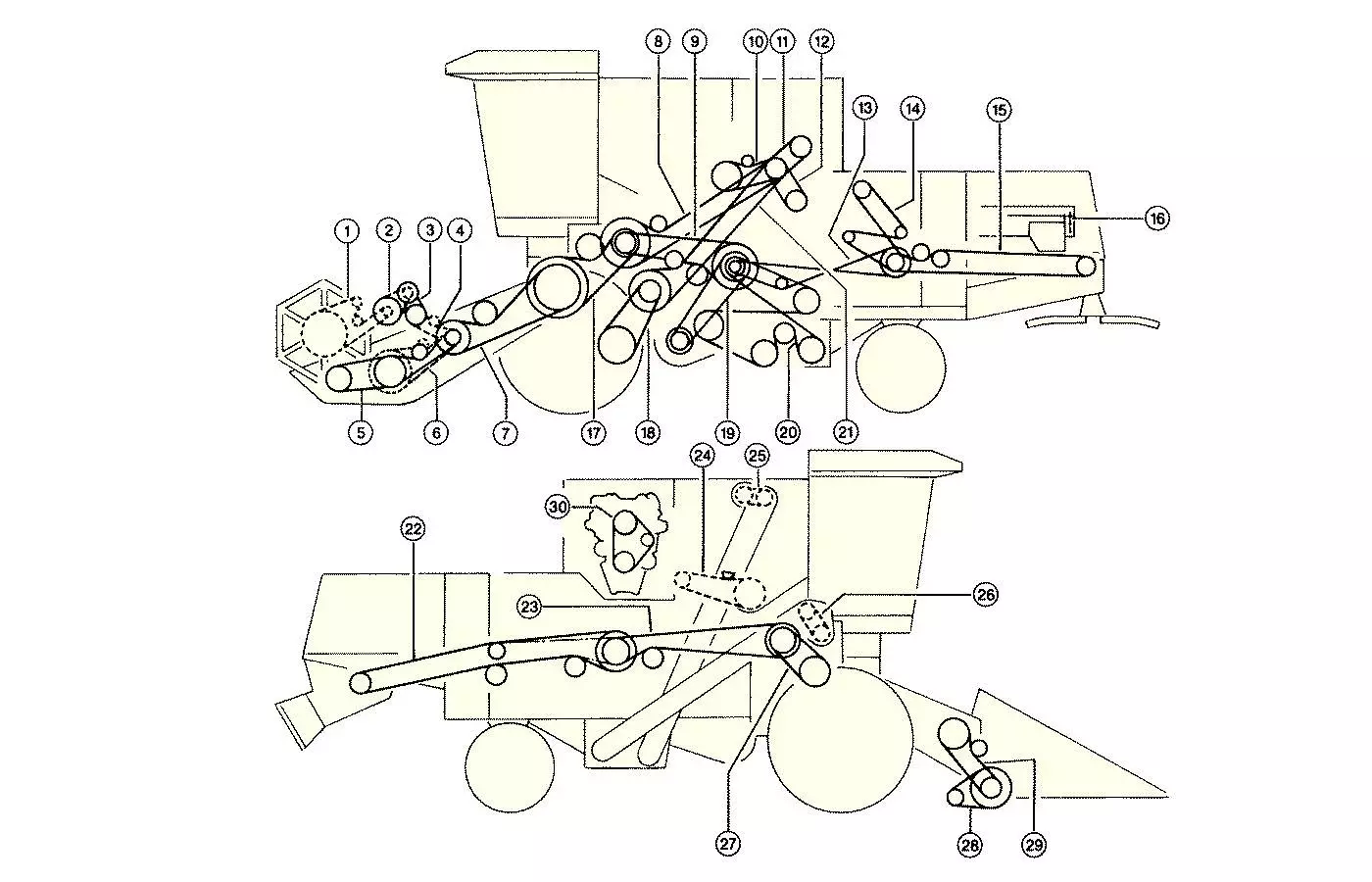

Схема размещения приводных ремней и цепей комбайна CLAAS Dominator 68SR
Описание
Схема размещения приводных ремней и цепей комбайна CLAAS Dominator 68SR — Элементы привода комбайна CLAAS Dominator 68SR
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 650193.0 | ЦЕПЬ РОЛИКОВАЯ 15,875T 192RO | 1 | МОТОВИЛО | |
| 2 | 670229.2 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | ||
| 3 | 670224.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ВАРИАТОР МОТОВИЛА | |
| 4 | 650191.2 | ЦЕПЬ РОЛИКОВАЯ 15,875T 55RO | 1 | ||
| 5 | 713506.2 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОДУ НОЖА | |
| 6 | 650174.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 94RO | 1 | ВТЯГИВАЮЩИЙ ВАЛЕЦ | |
| 7 | 603290.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ВІД № 15500594; (2 X BEI MAIS) | |
| 7 | 629836.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 15500593; (2 X BEI MAIS) | |
| 7 | 061872.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | НАКЛОННАЯ КАМЕРА ДЛИННАЯ | |
| 8 | 724100.0 | РЕМЕНЬ | 1 | ||
| 9 | 724141.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 10 | 673614.0 | РЕМЕНЬ 2X17X1950LW | 1 | ВЫГРУЗНОЕ УСТРОЙСТВО | |
| 11 | 767057.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ГИДРАВЛИЧЕСКИЙ НАСОС | |
| 12 | 783268.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | КОНДИЦИОНЕР | |
| 13 | 785176.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 14 | 802931.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОД ГРАБЛИНЫ | |
| 15 | 509435.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
| 16 | 605490.1 | ЦЕПЬ РОЛИКОВАЯ 15,875T 42RO | 1 | ВЫГРУЗНАЯ ТРУБА | |
| 17 | 673638.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОД ЖАТКИ | |
| 18 | 629756.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ВАРИАТОР ПРИВОДА ДВИЖЕНИЯ | |
| 19 | 603380.1 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 20 | 724247.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОД РЕШЕТНОГО СТАНА | |
| 21 | 724181.0 | РЕМЕНЬ | 1 | ПРИВОД ДВИЖЕНИЯ | |
| 22 | 619020 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ КОЛОСОВЫХ | |
| 22 | 620430 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ КУКУРУЗЫ | |
| 23 | 618720 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 24 | 725325.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 114RO | 1 | ВЫГРУЗНОЕ УСТРОЙСТВО | |
| 25 | 686200.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 38RO | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР | |
| 26 | 600981.0 | ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 27 | 603015.1 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ПРИ N 650- 1550 ОБ/МИН | |
| 27 | 644177.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ 55X22X1905LA | 1 | ПРИ N 500- 1400 ОБ/МИН | |
| 27 | 628630.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ 50X22X 1905LA | 1 | ПРИ N 650- 1500 ОБ/МИН | |
| 27 | 603132.1 | ЦЕПЬ РОЛИКОВАЯ 12A-2X 88 E | 1 | ЦЕПНОЙ ПРВОД БАРАБАНА | |
| 28 | 629410.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 29 | 680334.1 | РЕМЕНЬ | 1 | ||
| 30 | 147228.1 | КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | PERKINS 6.3544 | |
| 30 | 147233.1 | КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | PERKINS 1006.6 | |
| 30 | 133523.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | MERCEDES ОМ352 | |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Dominator-68sr |
| Узел | Жатки, Приводы, Ремни |
