Элементы привода комбайна CLAAS Dominator 86

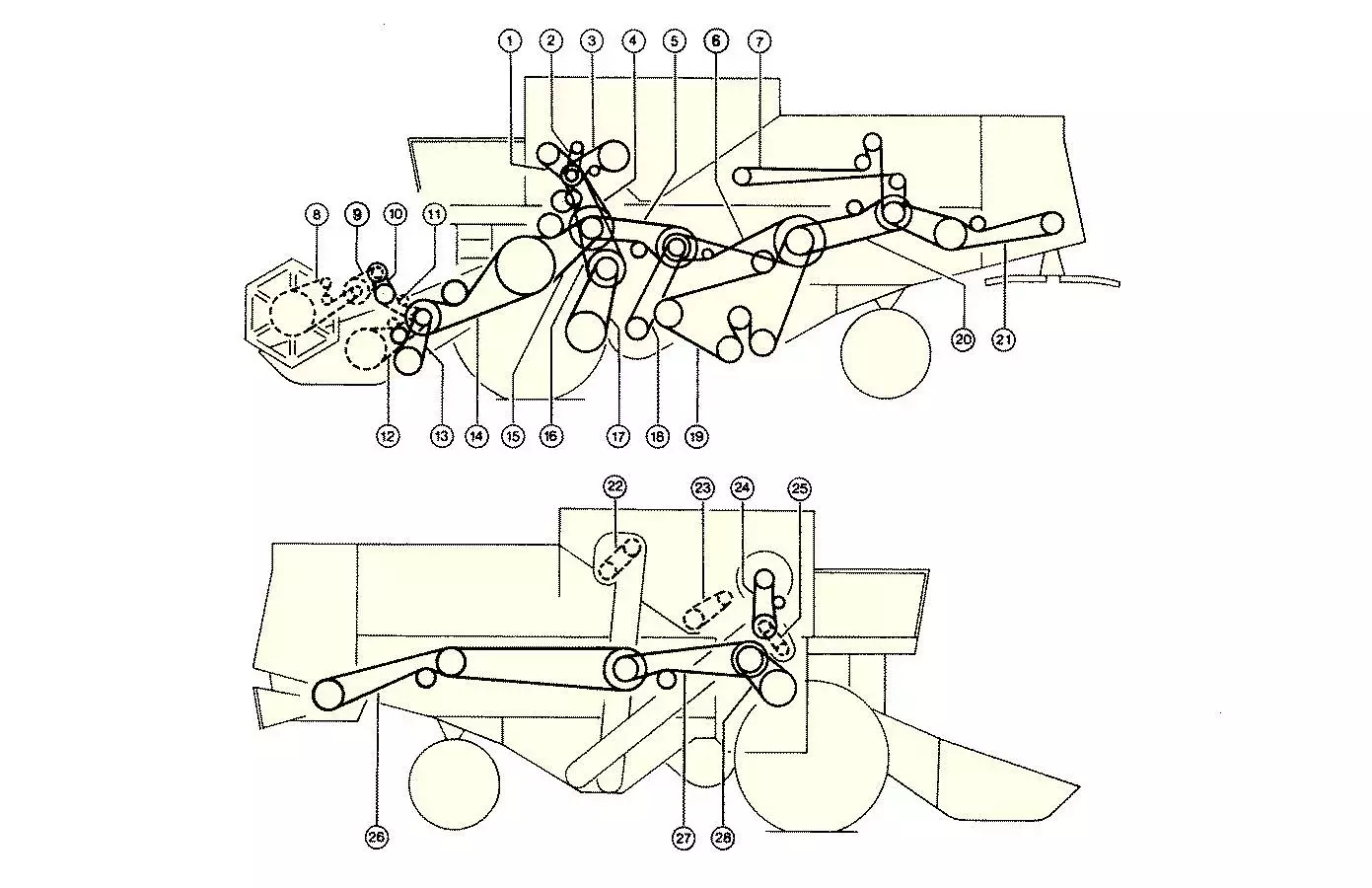

Схема розмещения приводных ремней и цепей комбайна CLAAS Dominator 86
Описание
Схема розмещения приводных ремней и цепей комбайна CLAAS Dominator 86 — Элементы привода комбайна CLAAS Dominator 86
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 767057.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 2 | 629908.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | КОНДИЦИОНЕР; ОТ № 08702632 | |
| 2 | 621903.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | КОНДИЦИОНЕР; ДО № 08702631 | |
| 3 | 673614.0 | РЕМЕНЬ 2X17X1950LW | 1 | ||
| 4 | 671012.0 | РЕМЕНЬ | 1 | ||
| 5 | 603337.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 6 | 603336.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 7 | 629732.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 8 | 677875.0 | ЦЕПЬ РОЛИКОВАЯ 15,875T 186RO | 1 | ПРИ ДЛИННОЙ ЖАТКЕ | |
| 8 | 678377.0 | ЦЕПЬ РОЛИКОВАЯ 15,875T 166RO | 1 | ПРИ КОРОТКОЙ ЖАТКЕ | |
| 9 | 670228.0 | ЦЕПЬ РОЛИКОВАЯ 15,875T 74RO | 1 | ||
| 10 | 670224.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 11 | 670229.1 | ЦЕПЬ РОЛИКОВАЯ | 1 | ||
| 12 | 676277.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 109RO | 1 | ||
| 13 | 629214.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 14 | 629836.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОТ № 08701074 | |
| 14 | 603122.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 08701073 | |
| 15 | 673638.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 16 | 609822.0 | РЕМЕНЬ | 1 | ОТ № 08701174 | |
| 16 | 603427.0 | РЕМЕНЬ | 1 | ДО № 08701173 | |
| 16 | 603427.0 | РЕМЕНЬ | 1 | ||
| 17 | 609823.0 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ОТ № 08701174 | |
| 17 | 603317.0 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ДО № 08701173 | |
| 17 | 603317.0 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ||
| 18 | 671209.0 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ||
| 19 | 603017.3 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 20 | 506671.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 21 | 635494.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ РАСПРЕДЕЛИТЕЛЯ СОЛОМЫ | |
| 22 | 608745.0 | ЦЕПЬ РОЛИКОВАЯ 10A-1X 71 C | 1 | ||
| 23 | 619278.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 86RO | 1 | ||
| 24 | 603341.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 25 | 600981.0 | ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 26 | 613610 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 27 | 603062 | РЕМЕНЬ КЛИНОВОЙ 22X14X 3530LI | 1 | ||
| 28 | 603015.1 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ПРИ РЕГУЛИРУЕМОМ ПРИВОДЕ БАРАБАНА | |
| 28 | 603247.1 | РЕМЕНЬ | 1 | ДЛЯ СТУПЕНЬЧАТОГО ПРИВОДА БАРАБАНА | |
| 28 | 603132.1 | ЦЕПЬ РОЛИКОВАЯ 12A-2X 88 E | 1 | ДЛЯ ЦЕПНОГО ПРИВОДА БАРАБАНА | |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Dominator-86 |
| Узел | Жатки, Приводы, Ремни |
