Элементы привода комбайна CLAAS Dominator 96

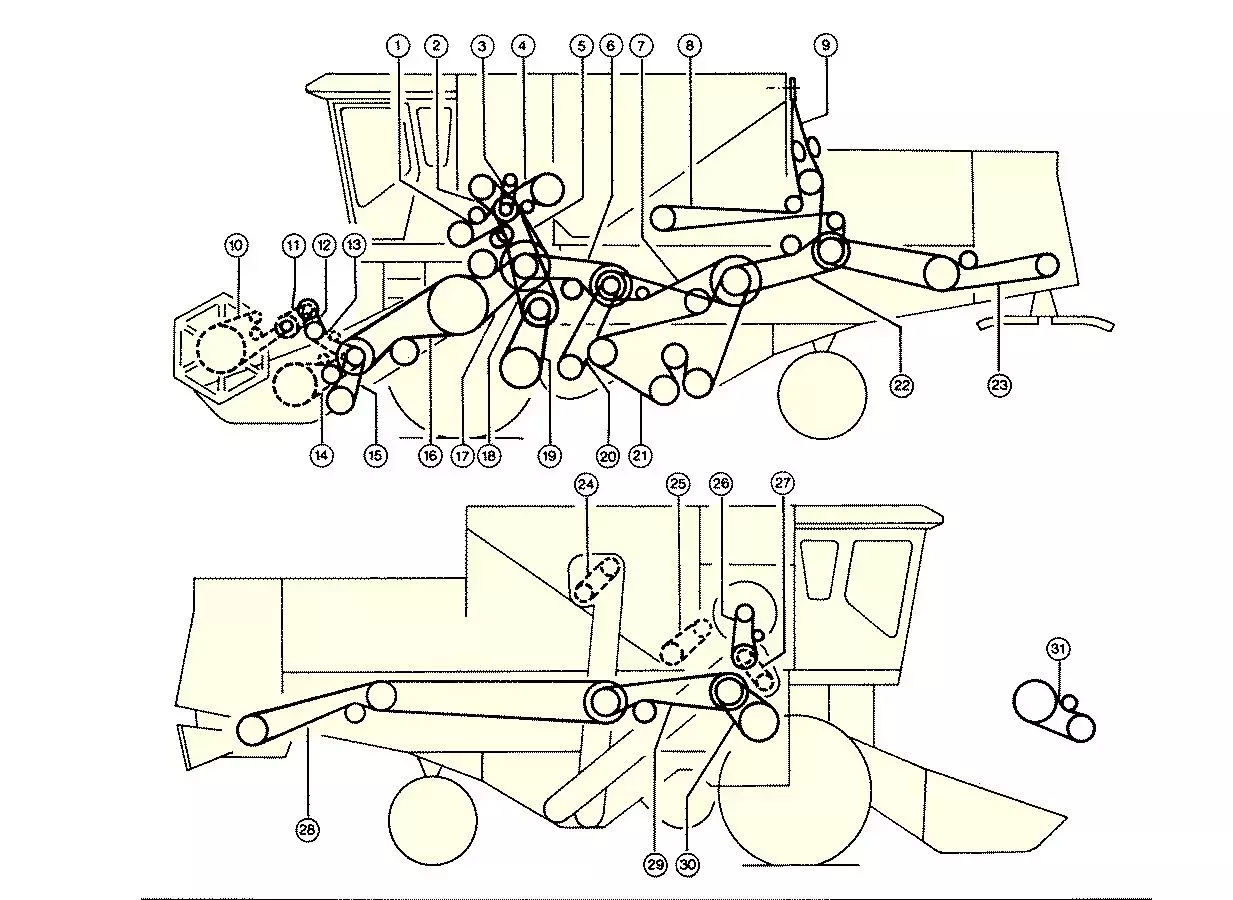

Схема розмещения приводных ремней и цепей комбайна CLAAS Dominator 96
Описание
Схема розмещения приводных ремней и цепей комбайна CLAAS Dominator 96 – Элементы привода комбайна CLAAS Dominator 96
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 673625.1 | РЕМЕНЬ | 1 | ПРИ MERCEDES ОМ352 A | |
| 1 | 629001.0 | РЕМЕНЬ | 1 | ПРИ MERCEDES ОМ360 | |
| 2 | 767057.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ MERCEDES ОМ352 A | |
| 2 | 603378.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ MERCEDES ОМ360 | |
| 2 | 767057.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ PERKINS T 6.3544 | |
| 3 | 629908.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОТ № 08903434 | |
| 3 | 621903.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 08903433 | |
| 4 | 673614.0 | РЕМЕНЬ 2X17X1950LW | 1 | ||
| 5 | 671012.1 | РЕМЕНЬ | 1 | ПРИ MERCEDES ОМ352 A | |
| 5 | 629000.1 | РЕМЕНЬ | 1 | ПРИ MERCEDES ОМ360 | |
| 5 | 671012.1 | РЕМЕНЬ | 1 | ПРИ PERKINS T 6.3544 | |
| 6 | 603337.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 7 | 603336.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 8 | 629732.2 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 | 802931.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 | 509435.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 10 | 677875.0 | ЦЕПЬ РОЛИКОВАЯ 15,875T 186RO | 1 | ||
| 11 | 670228.0 | ЦЕПЬ РОЛИКОВАЯ 15,875T 74RO | 1 | ||
| 12 | 670224.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 13 | 670229.2 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | ||
| 14 | 676277.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 109RO | 1 | ||
| 15 | 629214.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 16 | 629836.0 | РЕМЕНЬ КЛИНОВОЙ | 2 | ОТ № 08901859 | |
| 16 | 603122.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 08901858 | |
| 17 | 673638.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 18 | 609822.0 | РЕМЕНЬ | 1 | ПРИ МЕХАНИЧЕСКОМ ПРИВОДЕ ДВИЖЕНИЯ | |
| 19 | 609823.0 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ПРИ МЕХАНИЧЕСКОМ ПРИВОДЕ ДВИЖЕНИЯ | |
| 20 | 671209.0 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ||
| 21 | 603017.3 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 22 | 506671.2 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 23 | 623427.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 24 | 608745.0 | ЦЕПЬ РОЛИКОВАЯ 10A-1X 71 C | 1 | ОТ № 08900371 | |
| 24 | 605137.1 | ЦЕПЬ РОЛИКОВАЯ 10B-1X 68 E | 1 | ДО № 08900370 | |
| 25 | 619278.0 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 86RO | 1 | ||
| 26 | 603341.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 27 | 600981.0 | ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 28 | 61360.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 28 | 61214.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 29 | 60306.2 | РЕМЕНЬ КЛИНОВОЙ 22X14X 3530LI | 1 | ||
| 30 | 603015.1 | РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ПРИ РЕГУЛИРУЕМОМ ПРИВОДЕ БАРАБАНА | |
| 31 | 603247.1 | РЕМЕНЬ | 1 | ДЛЯ СТУПЕНЬЧАТОГО ПРИВОДА БАРАБАНА | |
