Элементы привода комбайна CLAAS Lexion 405-410

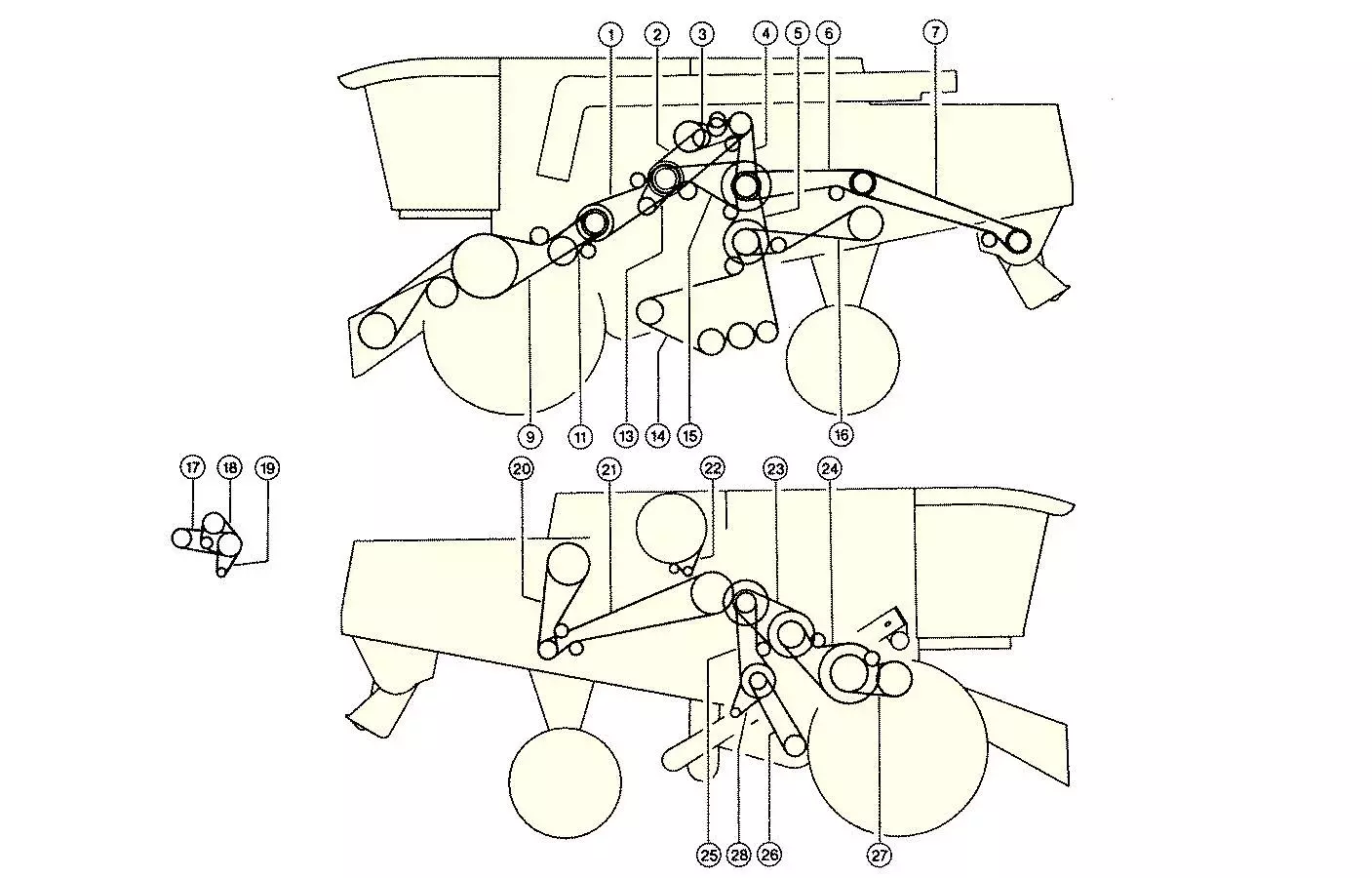

Схема розмещения приводных ремней и цепей комбайна CLAAS Lexion
Описание
Схема розмещения приводных ремней и цепей комбайна CLAAS Lexion — Элементы привода комбайна CLAAS Lexion 405-410
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 |
667947.0 |
РЕМЕНЬ | 1 | 1. СТУПЕНЬ ЖАТКА | |
| 1 |
undefined |
0 | |||
| 2 |
667680.0 |
РЕМЕНЬ | 1 | МОЛОТИЛКА | |
| 3 |
667681.0 |
РЕМЕНЬ | 1 | ВЫГРУЗНОЕ УСТРОЙСТВО | |
| 4 |
667981.2 |
РЕМЕНЬ | 1 | ||
| 5 |
667252.0 |
РЕМЕНЬ | 1 | 2. СТУПЕНЬ ОЧИСТКА | |
| 6 |
667683.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 7 |
644771.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 |
667454.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 2. СТУПЕНЬ ЖАТКА | |
| 11 |
667249.0 |
РЕМЕНЬ | 1 | ОТБОЙНЫЙ БИТЕР | |
| 13 |
758719.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ГИДРАВЛИЧЕСКИЙ НАСОС | |
| 14 |
667651.0 |
РЕМЕНЬ | 1 | 3. СТУПЕНЬ ОЧИСТКА | |
| 15 |
644209.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 1. СТУПЕНЬ ОЧИСТКА | |
| 16 |
667477.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 17 |
667560.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | КОМПРЕССОР | |
| 18 |
667242.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 19 |
667673.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 20 |
667973.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ЗАДНЯЯ ГРАБЛИНА | |
| 21 |
667974.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПЕРЕДНЯЯ ГРАБЛИНА | |
| 22 |
667561.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 23 |
661427.0 |
РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА | |
| 24 |
644902.0 |
РЕМЕНЬ | 1 | МОЛОТИЛКА; № 45200572 | |
| 24 |
667934.0 |
РЕМЕНЬ | 1 | МОЛОТИЛКА; № 45200571 | |
| 24 |
176440.1 |
РЕМЕНЬ | 1 | МОЛОТИЛКА ДИАМЕТР D 593 MM; ОПЦИЯ | |
| 25 |
667957.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 26 |
667457.0 |
РЕМЕНЬ КЛИНОВЫЙ ШИРОКИЙ | 1 | ||
| 27 |
667251.1 |
РЕМЕНЬ | 1 | ||
| 28 |
644843.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion 4 серии, Lexion-405, Lexion-410 |
| Узел | Жатки, Приводы, Ремни |
