Элементы привода комбайна CLAAS Lexion 480

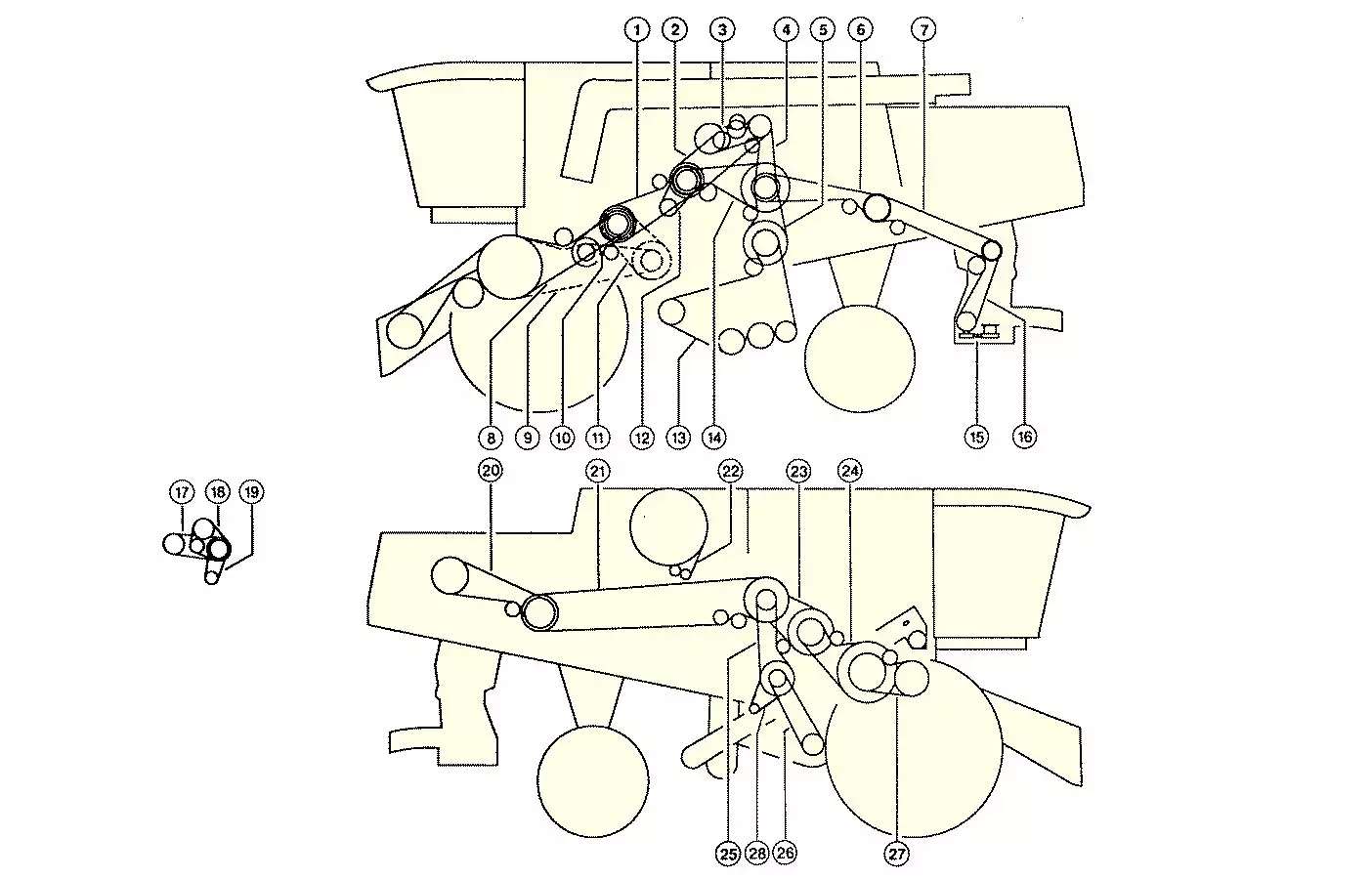

Схема размещения приводных ремней и цепей комбайна CLAAS Lexion 480
Описание
Схема размещения приводных ремней и цепей комбайна CLAAS Lexion 480 – Элементы привода комбайна CLAAS Lexion 480
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 667255.0 | РЕМЕНЬ | 1 | 1. СТУПЕНЬ ЖАТКА | |
| 2 | 667881.0 | РЕМЕНЬ | 1 | МОЛОТИЛКА | |
| 3 | 667250.0 | РЕМЕНЬ | 1 | ВЫГРУЗНОЕ УСТРОЙСТВО | |
| 4 | 644966.0 | РЕМЕНЬ | 1 | ||
| 4 | 644685.1 | РЕМЕНЬ | 1 | ||
| 5 | 667252.0 | РЕМЕНЬ | 1 | 2. СТУПЕНЬ ОЧИСТКА | |
| 6 | 644889.0 | РЕМЕНЬ | 1 | ||
| 6 | 061700.1 | РЕМЕНЬ | 1 | ||
| 7 | 644890.0 | РЕМЕНЬ | 1 | ||
| 7 | 749712.0 | РЕМЕНЬ | 1 | ||
| 7 | 661298.0 | РЕМЕНЬ | 1 | ||
| 7 | 350463.0 | РЕМЕНЬ | 1 | ||
| 8 | 667454.0 | РЕМЕНЬ КЛИНОВОЙ | 2 | 2. STUFE SCHNEIDWERK; (OHNE REGELTRIEB) | |
| 9 | 667551.1 | РЕМЕНЬ КЛИНОВОЙ | 2 | 3. STUFE SCHNEIDWERK; (MIT REGELTRIEB) | |
| 10 | 667249.0 | РЕМЕНЬ | 1 | ОТБОЙНЫЙ БИТЕР | |
| 11 | 667530.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ЖАТКА, РЕГУЛИРУЕМЫЙ ПРИВОД | |
| 12 | 233843.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 12 | 758719.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
| 13 | 644866.0 | РЕМЕНЬ | 1 | 3. STUFE REINIGUNG; AB NR. 46600488 | |
| 13 | 667651.0 | РЕМЕНЬ | 1 | 3. STUFE REINIGUNG; BIS NR. 46600487 | |
| 14 | 644209.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | 1. СТУПЕНЬ ОЧИСТКА | |
| 15 | 667891.1 | РЕМЕНЬ | 1 | ||
| 16 | 644942.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 16 | 667798.2 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 17 | 667560.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | КОМПРЕССОР | |
| 18 | 667242.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 19 | 667456.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 20 | 629510.1 | РЕМЕНЬ | 1 | 2. STUFE HYBRID; AB NR. 46601520 | |
| 20 | 667983.0 | РЕМЕНЬ | 1 | 2. STUFE HYBRID; 46600160 – 46600080 | |
| 20 | 667427.0 | РЕМЕНЬ | 1 | 2. STUFE HYBRID; BIS NR. 46600159 | |
| 20 | 667458.0 | РЕМЕНЬ | 1 | ДЛЯ N = 300 МИН. / 1 | |
| 21 | 749886.1 | РЕМЕНЬ | 1 | 1. STUFE HYBRID; AB NR. 466001520 | |
| 21 | 667554.0 | РЕМЕНЬ | 1 | 1. STUFE HYBRID; BIS NR. 466001519 | |
| 22 | 667561.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 23 | 667248.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА | |
| 24 | 176442.1 | РЕМЕНЬ | 1 | DRESCHTROMMEL; AB NR. 46600488 | |
| 24 | 667458.0 | РЕМЕНЬ | 1 | DRESCHTROMMEL; BIS NR. 46600487 | |
| 24 | 667255.0 | РЕМЕНЬ | 1 | DRESCHTROMMEL; BEI SCHEIBE 644878.1; SONDERWUNSCH | |
| 25 | 742026.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 26 | 667457.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 27 | 667251.1 | РЕМЕНЬ | 1 | ||
| 28 | 644781.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
