Элементы привода комбайна CLAAS Lexion 560 MONTANA

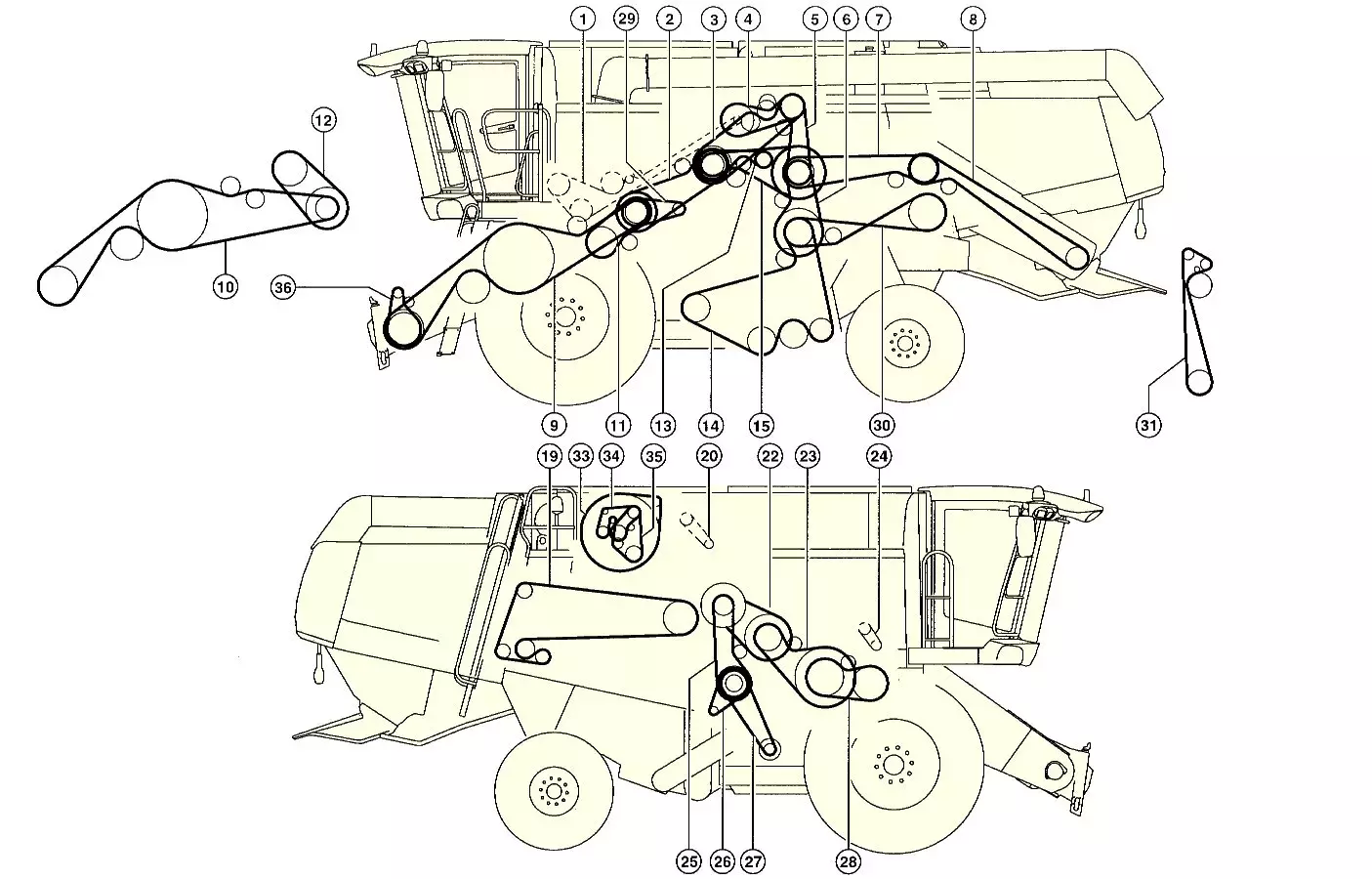

Схема розмещения приводных ремней и цепей комбайна CLAAS Lexion 560 MONTANA
Артикул: 165268319
Категории: Запчасти к комбайнам Claas Lexion, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Схема розмещения приводных ремней и цепей комбайна CLAAS Lexion 560 MONTANA — Элементы привода комбайна CLAAS Lexion 560 MONTANA
# | Артикул | Название | Количество | Примечание | |
---|---|---|---|---|---|
1 |
755508.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 272RO | 1 | ВЫГРУЗНОЕ УСТРОЙСТВО | |
1 |
758710.0 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 272RO | 1 | EXTRA VERSCHLEISSFEST | |
2 |
644892.0 |
РЕМЕНЬ | 1 | ||
3 |
667881.0 |
РЕМЕНЬ | 1 | ||
3 |
352403.0 |
РЕМЕНЬ | 1 | ||
4 |
667250.0 |
РЕМЕНЬ | 1 | ВЫГРУЗНОЕ УСТРОЙСТВО | |
5 |
667958.3 |
РЕМЕНЬ | 1 | ||
6 |
667252.0 |
РЕМЕНЬ | 1 | ||
7 |
061700.1 |
РЕМЕНЬ | 1 | ||
8 |
628888.0 |
РЕМЕНЬ | 1 | ||
9 |
667454.0 |
РЕМЕНЬ КЛИНОВОЙ | 2 | ||
10 |
667551.1 |
РЕМЕНЬ КЛИНОВОЙ | 2 | ||
11 |
667249.0 |
РЕМЕНЬ | 1 | ||
12 |
667530.1 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
13 |
746508.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | РАЗБРАСЫВАТЕЛЬ ПОЛОВЫ | |
14 |
667651.0 |
РЕМЕНЬ | 1 | ||
15 |
644209.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
19 |
628991.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
20 |
754315.1 |
ЦЕПЬ РОЛИКОВАЯ 50HX-1X90E | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР | |
22 |
667248.0 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
23 |
176442.1 |
РЕМЕНЬ | 1 | ПРИВОД БАРАБАНА | |
24 |
642492.0 |
ЦЕПЬ РОЛИКОВАЯ 10B-1X 54 E | 1 | ||
25 |
746506.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
26 |
644781.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
27 |
667457.0 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
28 |
667251.1 |
РЕМЕНЬ | 1 | ||
29 |
829094.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
30 |
667477.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
31 |
539443.0 |
РЕМЕНЬ ЗУБЧАТЫЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
33 |
545689.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
34 |
796786.0 |
РЕМЕНЬ КЛИНОВОЙ РЕБРИСТЫЙ | 1 | ||
35 |
628964.1 |
РЕМЕНЬ КЛИНОВОЙ РЕБРИСТЫЙ | 1 | ||
35 |
743910.1 |
РЕМЕНЬ КЛИНОВОЙ РЕБРИСТЫЙ | 1 | ||
35 |
796450.0 |
РЕМЕНЬ КЛИНОВОЙ РЕБРИСТЫЙ | 1 | ||
35 |
584627.1 |
РЕМЕНЬ КЛИНОВОЙ РЕБРИСТЫЙ | 1 | ||
36 |
765985.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-560-montana |
Узел | Приводы, Ремни |
