Элементы привода комбайна CLAAS Lexion 600

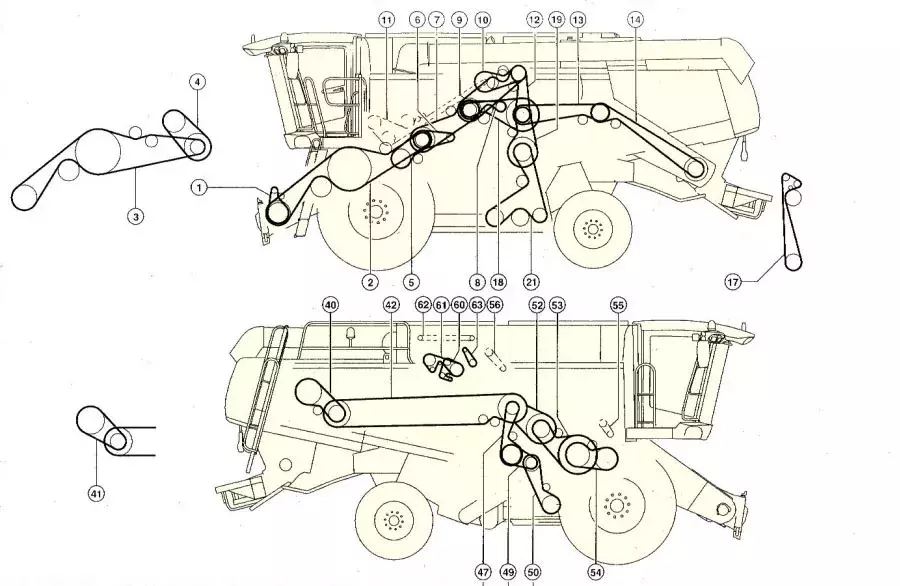

Схема размещения приводных ремней и цепей комбайна CLAAS Lexion 600
Описание
Схема размещения приводных ремней и цепей комбайна CLAAS Lexion 600 – Элементы привода комбайна CLAAS Lexion 600
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 765985.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 2 | 628579.0 | РЕМЕНЬ КЛИНОВОЙ | 2 | ||
| 3 | 628779.0 | РЕМЕНЬ КЛИНОВОЙ | 3 | ||
| 4 | 660568.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ 56X27,5X2450LA | 1 | ||
| 4 | 744870.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 4 | 980851.0 | РЕМЕНЬ | 1 | ||
| 5 | 667249.0 | РЕМЕНЬ | 1 | ||
| 6 | 829094.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 7 | 644892.0 | РЕМЕНЬ | 1 | ||
| 7 | 749859.0 | РЕМЕНЬ | 1 | ||
| 8 | 746508.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 | 644884.0 | РЕМЕНЬ | 1 | ПРИВОД МОЛОТИЛКИ | |
| 10 | 667981.2 | РЕМЕНЬ | 1 | ||
| 11 | 785868.0 | ЦЕПЬ РОЛИКОВАЯ 25,4 T 204RO | 1 | ||
| 12 | 644885.0 | РЕМЕНЬ | 1 | ||
| 13 | 644889.0 | РЕМЕНЬ | 1 | ||
| 14 | 628978.0 | РЕМЕНЬ | 1 | ||
| 17 | 539443.0 | РЕМЕНЬ ЗУБЧАТЫЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
| 18 | 644209.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 19 | 644902.0 | РЕМЕНЬ | 1 | ||
| 21 | 756466.0 | РЕМЕНЬ | 1 | ||
| 40 | 628792.0 | РЕМЕНЬ | 1 | ||
| 41 | 744965.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 42 | 644961.0 | РЕМЕНЬ | 1 | ||
| 42 | 749886.1 | РЕМЕНЬ | 1 | ||
| 47 | 667957.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 49 | 628847.1 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 50 | 744785.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 52 | 744965.0 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 53 | 644965.0 | РЕМЕНЬ | 1 | ПРИВОД БАРАБАНА | |
| 54 | 667251.1 | РЕМЕНЬ | 1 | ||
| 55 | 642492.0 | ЦЕПЬ РОЛИКОВАЯ 10B-1X 54 E | 1 | ||
| 56 | 795266.0 | ЦЕПЬ РОЛИКОВАЯ 19,05T 90RO | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР | |
| 60 | 744873.0 | РЕМЕНЬ КЛИНОВЫЙ РЕБРИСТЫЙ | 1 | ||
| 60 | 798779.0 | РЕМЕНЬ КЛИНОВЫЙ РЕБРИСТЫЙ | 1 | ||
| 61 | 628964.1 | РЕМЕНЬ КЛИНОВЫЙ РЕБРИСТЫЙ | 1 | ||
| 62 | 796567.0 | ЦЕПЬ РОЛИКОВАЯ 10B-1X149 E | 1 | ||
| 63 | 744874.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
