Элементы привода комбайна CLAAS Mega 203

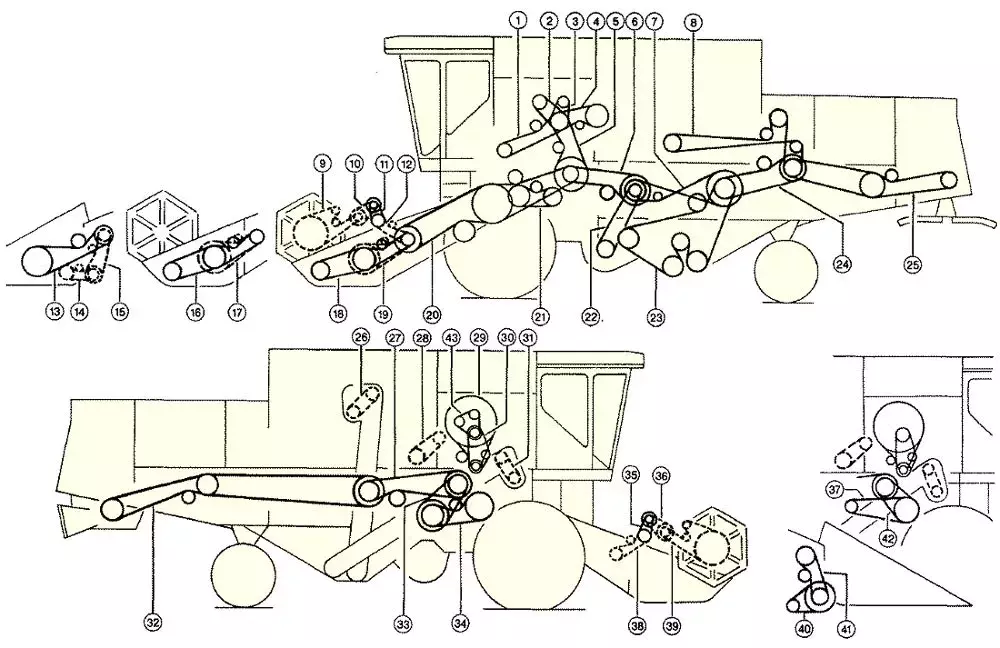

Схема размещения приводных ремней и цепей комбайна CLAAS Mega 203
Описание
Схема размещения приводных ремней и цепей комбайна CLAAS Mega 203 – Элементы привода комбайна CLAAS Mega 203
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 6613621 |
РЕМЕНЬ | 1 | ПРИВОД ДВИЖЕНИЯ | |
| 1 | 6614510 |
РЕМЕНЬ | 1 | BEI MERCED. OM 366 LA; MIT 163 KW | |
| 2 | 7670571 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ГИДРОНАСОС | |
| 3 | 6299081 |
РЕМЕНЬ КЛИНОВОЙ | 1 | КОНДИЦИОНЕР | |
| 4 | 6297690 |
РЕМЕНЬ 2X17X2200LW | 1 | ЗЕРНОВОЙ БУНКЕР | |
| 4 | 6604090 |
РЕМЕНЬ | 1 | BEI MERCED. OM 366 LA; MIT 163 KW | |
| 5 | 6614580 |
РЕМЕНЬ | 1 | МОЛОТИЛКА | |
| 5 | 6444041 |
РЕМЕНЬ | 1 | ПРИ MERCED. OM 366 LA; MIT 163 KW | |
| 6 | 6033370 |
РЕМЕНЬ КЛИНОВОЙ | 1 | КОНТРПРИВОД | |
| 7 | 6441411 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ DОМINATOR 204 MEGA | |
| 7 | 6033361 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ DОМINATOR 203 MEGA | |
| 8 | 6444470 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОД ГРАБЛИНЫ | |
| 9 | 6481660 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | ПРИ 3,9 M – 5,1 M; ДО ЖАТКИ 288353 | |
| 9 | 6501930 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 192RO | 1 | ДО ЖАТКИ 288352 | |
| 10 | 6702292 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 3,9 М – 5,1 М | |
| 11 | 6702241 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 3,9 М – 5,1 М | |
| 12 | 6501912 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 55RO | 1 | 3,9 М – 5,1 М | |
| 13 | 6921490 |
РЕМЕНЬ | 1 | ||
| 13 | 6921500 |
РЕМЕНЬ | 1 | ||
| 13 | 6291420 |
РЕМЕНЬ | 1 | ||
| 14 | 6921660 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 72RO | 1 | ||
| 15 | 5034450 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 67RO | 1 | ||
| 16 | 6710131 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 7,5 М | |
| 17 | 6762770 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 109RO | 1 | 6,0 М – 7,5 М | |
| 18 | 7135062 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 3,9 М – 5,1 М | |
| 19 | 6501740 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 94RO | 1 | 3,9 М – 5,1 М | |
| 20 | 6613370 |
РЕМЕНЬ КЛИНОВОЙ | 2 | РАСТОЯНИЕ МЕЖДУ ВАЛАМИ 1306 ММ | |
| 20 | 6613781 |
РЕМЕНЬ КЛИНОВОЙ | 2 | РАСТОЯНИЕ МЕЖДУ ВАЛАМИ 1463 ММ | |
| 21 | 6610310 |
РЕМЕНЬ 2X17X1910LW | 1 | ПРЕДУСКОРИТЕЛЬ | |
| 22 | 6033801 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 22 | 6712090 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 23 | 6097620 |
РЕМЕНЬ | 1 | РЕШЕТНЫЙ СТАН – 204 MEGA | |
| 23 | 6030173 |
РЕМЕНЬ КЛИНОВОЙ | 1 | РЕШЕТНЫЙ СТАН – 203 MEGA | |
| 24 | 5066712 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 25 | 6234271 |
РЕМЕНЬ КЛИНОВОЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
| 26 | 6087160 |
ЦЕПЬ РОЛИКОВАЯ ASA50 15,875X9, | 1 | KORNELEVAT. – 204 MEGA; AB NR. 09350930 | |
| 26 | 6087450 |
ЦЕПЬ РОЛИКОВАЯ 10A-1X 71 C | 1 | ДО № 09350929 | |
| 26 | 6087450 |
ЦЕПЬ РОЛИКОВАЯ 10A-1X 71 C | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР- 203 MEGA | |
| 27 | 603062 |
РЕМЕНЬ КЛИНОВОЙ 22X14X 3530LI | 1 | ||
| 28 | 8181010 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 79RO | 1 | ЗЕРНОВОЙ БУНКЕР | |
| 29 | 6613450 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 30 | 6577930 |
РЕМЕНЬ КЛИНОВОЙ | 1 | КОНТРПРИВОД | |
| 31 | 6009810 |
ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 32 | 613530 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 32 | 613600 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 09350551 | |
| 32 | 612140 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 33 | 6098230 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | BEI DOM. 204 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 33 | 6098230 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ДВУХСТУПЕНЬЧАТАЯ ПЕРЕДАЧА | |
| 34 | 6612200 |
РЕМЕНЬ | 1 | BEI DOM. 204 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 34 | 6612200 |
РЕМЕНЬ | 1 | ДВУХСТУПЕНЬЧАТАЯ ПЕРЕДАЧА | |
| 35 | 6702241 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 7,5 М | |
| 36 | 6702292 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 7,5 М | |
| 37 | 6444480 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 38 | 6702292 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 7,5 М | |
| 39 | 6481660 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | 6,0 М – 6,6 М | |
| 39 | 6454831 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 198RO | 1 | 7,5 M ЖАТКА | |
| 40 | 6956100 |
РЕМЕНЬ ЗУБЧАТЫЙ | 1 | ||
| 41 | 6803341 |
РЕМЕНЬ | 1 | ||
| 42 | 6444180 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | BEI DOM. 203 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 43 | 1336351 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | ПРИ MERCEDES ОМ 366 LA | |
| 43 | 1336301 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | ПРИ MERCEDES ОМ 366 A | |
| 43 | 1472331 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | ПРИ PERKINS 1006.6 T | |
