Элементы привода комбайна CLAAS Mega 204 II

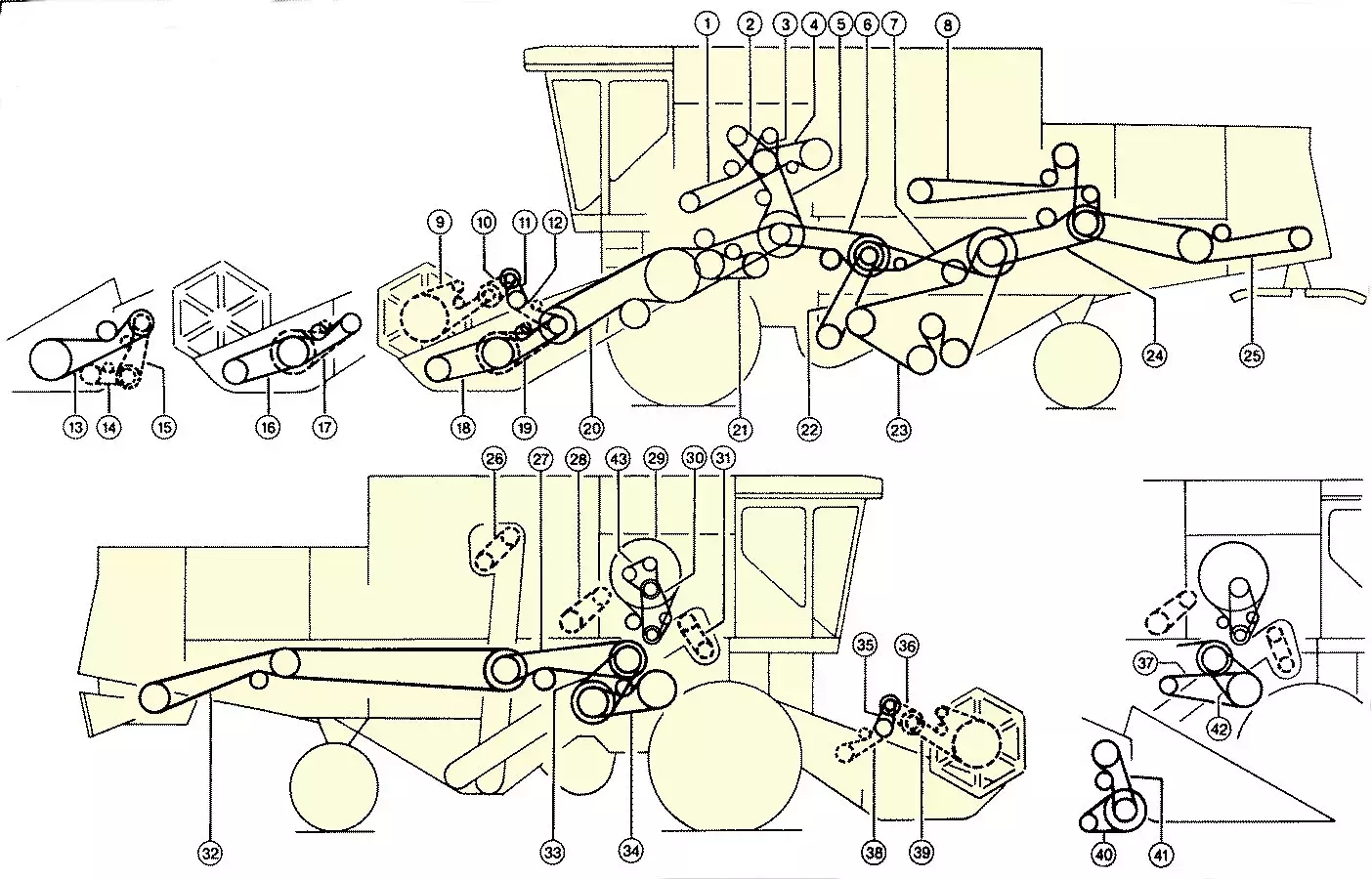

Схема размещения ремней комбайна CLAAS Mega 204 II
Описание
Схема размещения ремней комбайна CLAAS Mega 204 II – Элементы привода комбайна CLAAS Mega 204 II
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 661362 |
РЕМЕНЬ | 1 | ПРИВОД ДВИЖЕНИЯ | |
| 1 | 661451 |
РЕМЕНЬ | 1 | BEI MERCED. OM 366 LA; MIT 163 KW | |
| 1 | 644016 |
РЕМЕНЬ | 1 | ||
| 2 | 767057 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ГИДР.-НАСОС | |
| 2 | 656028 |
РЕМЕНЬ КЛИНОВОЙ | 1 | HYDR.-PUMPE; BEI MERCED. OM 906 LA | |
| 3 | 629908 |
РЕМЕНЬ КЛИНОВОЙ | 1 | КОНДИЦИОНЕР | |
| 3 | 621903 |
РЕМЕНЬ КЛИНОВОЙ | 1 | KLIMAANLAGE; BEI MERCED. OM 906 LA | |
| 4 | 629769 |
РЕМЕНЬ | 1 | ЗЕРНОВОЙ БУНКЕР | |
| 4 | 660409 |
РЕМЕНЬ | 1 | BEI MERCED. OM 366 LA; MIT 163 KW | |
| 4 | 544166 |
РЕМЕНЬ | 1 | ||
| 5 | 661458 |
РЕМЕНЬ | 1 | МОЛОТИЛКА | |
| 5 | 644404 |
РЕМЕНЬ | 1 | BEI MERCED. OM 366 LA; MIT 163 KW | |
| 5 | 544164 |
РЕМЕНЬ | 1 | ||
| 6 | 603337 |
РЕМЕНЬ КЛИНОВОЙ | 1 | КОНТРПРИВОД | |
| 7 | 644141 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ DОМINATOR 204 MEGA | |
| 7 | 603336 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИ DОМINATOR 203 MEGA | |
| 8 | 644447 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОД ГРАБЛИНЫ | |
| 9 | 648166 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | BEI 3,9 M – 5,1 M; AB SCHNEIDWERK 288353 | |
| 10 | 670229 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 3,9 М – 5,1 М | |
| 11 | 670224 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 3,9 М – 5,1 М | |
| 12 | 650191 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 55RO | 1 | 3,9 М – 5,1 М | |
| 13 | 692149 |
РЕМЕНЬ | 1 | ||
| 13 | 692150 |
РЕМЕНЬ | 1 | ||
| 13 | 661362 |
РЕМЕНЬ | 1 | ||
| 14 | 692166 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 72RO | 1 | ||
| 15 | 503445 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 67RO | 1 | ||
| 16 | 671013 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 7,5 М | |
| 17 | 676277 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 109RO | 1 | 6,0 М – 7,5 М | |
| 18 | 713506 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 3,9 М – 5,1 М | |
| 19 | 650174 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 94RO | 1 | 3,9 М – 5,1 М | |
| 20 | 644369 |
РЕМЕНЬ КЛИНОВОЙ | 2 | ||
| 21 | 661031 |
РЕМЕНЬ | 1 | ПРЕДУСКОРИТЕЛЬ | |
| 22 | 603380 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 22 | 671209 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 23 | 609762 |
РЕМЕНЬ | 1 | РЕШЕТНЫЙ СТАН – 204 MEGA | |
| 23 | 603017 |
РЕМЕНЬ КЛИНОВОЙ | 1 | РЕШЕТНЫЙ СТАН – 203 MEGA | |
| 24 | 506671 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 25 | 623427 |
РЕМЕНЬ КЛИНОВОЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
| 26 | 608716 |
ЦЕПЬ РОЛИКОВАЯ ASA50 15,875X9, | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР- 204 MEGA | |
| 26 | 608745 |
ЦЕПЬ РОЛИКОВАЯ 10A-1X 71 C | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР- 203 MEGA | |
| 27 | 644538 |
РЕМЕНЬ | 1 | ||
| 27 | 060306 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 93500772 | |
| 27 | 060306 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 28 | 818101 |
ЦЕПЬ РОЛИКОВАЯ 19,05 T 79RO | 1 | ЗЕРНОВОЙ БУНКЕР | |
| 29 | 661345 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 29 | 545668 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 30 | 657793 |
РЕМЕНЬ КЛИНОВОЙ | 1 | MERCEDES ОМ 366 LA | |
| 30 | 657793 |
РЕМЕНЬ КЛИНОВОЙ | 1 | PERKINS 1006.6 T | |
| 30 | 661244 |
РЕМЕНЬ КЛИНОВОЙ | 1 | MERCEDES ОМ 366 LA 163 КВТ | |
| 30 | 545689 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 31 | 600981 |
ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 32 | 644539 |
РЕМЕНЬ КЛИНОВОЙ | 1 | GETREIDE – 204 MEGA; AB NR. 93500773 | |
| 32 | 061353 |
РЕМЕНЬ КЛИНОВОЙ | 1 | GETREIDE – 204 MEGA; BIS NR. 93500772 | |
| 32 | 061353 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 32 | 061214 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 33 | 609823 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | BEI DOM. 204 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 33 | 609823 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ДВУХСТУПЕНЬЧАТАЯ ПЕРЕДАЧА | |
| 34 | 661220 |
РЕМЕНЬ | 1 | BEI DOM. 204 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 34 | 661220 |
РЕМЕНЬ | 1 | ДВУХСТУПЕНЬЧАТАЯ ПЕРЕДАЧА | |
| 35 | 670224 |
РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 7,5 М | |
| 36 | 670229 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 7,5 М | |
| 37 | 644448 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 38 | 670229 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 7,5 М | |
| 39 | 648166 |
ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | 6,0 М – 6,6 М | |
| 40 | 695610 |
РЕМЕНЬ ЗУБЧАТЫЙ | 1 | ||
| 41 | 680334 |
РЕМЕНЬ | 1 | ||
| 42 | 644418 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | BEI DOM. 203 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 43 | 133635 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | MERCEDES 366 LA (147 КВТ) | |
| 43 | 133642 |
РЕМЕНЬ КЛ/ЗУБЧ. | 1 | MERCEDES 366 LA (163 КВТ) | |
| 43 | 147233 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | ПРИ PERKINS 1006.6 T | |
