Элементы привода комбайна CLAAS Mega 208 II

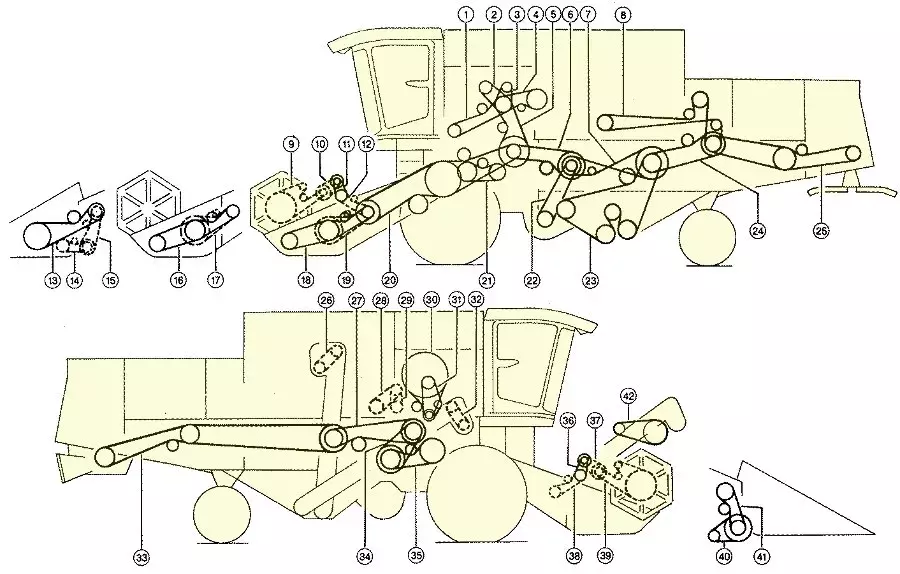

Схема размещения ремней комбайна CLAAS Mega 208 II
Описание
Схема размещения ремней комбайна CLAAS Mega 208 II – Элементы привода комбайна CLAAS Mega 208 II
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 661239 | РЕМЕНЬ | 1 | ОМ441 A ПРИВОД ДВИЖЕНИЯ | |
| 1 | 661451 | РЕМЕНЬ | 1 | ОМ 366 LA ПРИВОД ДВИЖЕНИЯ | |
| 2 | 633030 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОМ441 A ГИДРОНАСОС | |
| 2 | 767057 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОМ 366 LA ГИДРОНАСОС | |
| 3 | 661114 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОМ441 A КОНДИЦИОНЕР | |
| 3 | 629908 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОМ 366 LA КОНДИЦИОНЕР | |
| 4 | 661093 | РЕМЕНЬ | 1 | ОМ441 A ЗЕРНОВОЙ БУНКЕР | |
| 4 | 660409 | РЕМЕНЬ | 1 | ОМ 366 LA ЗЕРНОВОЙ БУНКЕР | |
| 5 | 644403 | РЕМЕНЬ | 1 | ОМ441 A МОЛОТИЛКА | |
| 5 | 644404 | РЕМЕНЬ | 1 | ОМ 366 LA МОЛОТИЛКА | |
| 6 | 603337 | РЕМЕНЬ КЛИНОВОЙ | 1 | КОНТРПРИВОД | |
| 7 | 644141 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 8 | 644447 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПРИВОД ГРАБЛИНЫ | |
| 9 | 648166 | ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | 4,5 М – 5,1 М | |
| 10 | 670229 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 4,5 М – 5,1 М | |
| 11 | 670224 | РЕМЕНЬ КЛИНОВОЙ | 1 | 4,5 М – 5,1 М | |
| 12 | 650191 | ЦЕПЬ РОЛИКОВАЯ 15,875T 55RO | 1 | 4,5 М – 5,1 М | |
| 13 | 692149 | РЕМЕНЬ | 1 | ||
| 13 | 692150 | РЕМЕНЬ | 1 | ||
| 13 | 629142 | РЕМЕНЬ | 1 | ||
| 14 | 692166 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 72RO | 1 | ||
| 15 | 503445 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 67RO | 1 | ||
| 16 | 671013 | РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 9,0 М | |
| 17 | 676277 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 109RO | 1 | 6,0 М – 9,0 М | |
| 18 | 713506 | РЕМЕНЬ КЛИНОВОЙ | 1 | 4,5 М – 5,1 М | |
| 19 | 650174 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 94RO | 1 | 4,5 М – 5,1 М | |
| 20 | 644368 | РЕМЕНЬ КЛИНОВОЙ | 2 | ||
| 21 | 661031 | РЕМЕНЬ | 1 | ||
| 22 | 603380 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 23 | 609762 | РЕМЕНЬ | 1 | РЕШЕТНЫЙ СТАН | |
| 24 | 506671 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 25 | 623427 | РЕМЕНЬ КЛИНОВОЙ | 1 | РАСПРЕДЕЛИТЕЛЬ СОЛОМЫ | |
| 26 | 646128 | ЦЕПЬ РОЛИКОВАЯ 10B-1X 82 | 1 | ЗЕРНОВОЙ ЭЛЕВАТОР | |
| 27 | 644538 | РЕМЕНЬ | 1 | ||
| 27 | 060306 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 94501058 | |
| 28 | 818101 | ЦЕПЬ РОЛИКОВАЯ 19,05 T 79RO | 1 | ЗЕРНОВОЙ БУНКЕР | |
| 29 | 642492 | ЦЕПЬ РОЛИКОВАЯ 10B-1X 54 E | 1 | ЗЕРНОВОЙ БУНКЕР | |
| 30 | 661345 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 31 | 661245 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОМ441 A КОНТРПРИВОД | |
| 31 | 661244 | РЕМЕНЬ КЛИНОВОЙ | 1 | ОМ 366 LA КОНТРПРИВОД | |
| 32 | 600981 | ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
| 33 | 644539 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 33 | 061353 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 33 | 061214 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 34 | 609823 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | КОНТРПРИВОД БАРАБАНА | |
| 35 | 661220 | РЕМЕНЬ | 1 | ПРИВОД БАРАБАНА | |
| 36 | 670224 | РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 9,0 М | |
| 37 | 670229 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 9,0 М | |
| 38 | 670229 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 9,0 М | |
| 39 | 648166 | ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | 6,0 М – 6,6 М | |
| 39 | 645483 | ЦЕПЬ РОЛИКОВАЯ 15,875T 198RO | 1 | 7,5 М – 9,0 М | |
| 40 | 695610 | РЕМЕНЬ ЗУБЧАТЫЙ | 1 | ||
| 41 | 680334 | РЕМЕНЬ | 1 | ||
| 42 | 644537 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 42 | 644448 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО № 94501058 | |
| 33 | 609823 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | BEI DOM. 204 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 33 | 609823 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ДВУХСТУПЕНЬЧАТАЯ ПЕРЕДАЧА | |
| 34 | 661220 | РЕМЕНЬ | 1 | BEI DOM. 204 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 34 | 661220 | РЕМЕНЬ | 1 | ДВУХСТУПЕНЬЧАТАЯ ПЕРЕДАЧА | |
| 35 | 670224 | РЕМЕНЬ КЛИНОВОЙ | 1 | 6,0 М – 7,5 М | |
| 36 | 670229 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 7,5 М | |
| 37 | 644448 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 38 | 670229 | ЦЕПЬ РОЛИКОВАЯ 15,875T 72RO | 1 | 6,0 М – 7,5 М | |
| 39 | 648166 | ЦЕПЬ РОЛИКОВАЯ 15,875T 194RO | 1 | 6,0 М – 6,6 М | |
| 40 | 695610 | РЕМЕНЬ ЗУБЧАТЫЙ | 1 | ||
| 41 | 680334 | РЕМЕНЬ | 1 | ||
| 42 | 644418 | РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | BEI DOM. 203 MEGA MIT; N = 650 – 1500 MIN. – 1 | |
| 43 | 133635 | КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | MERCEDES 366 LA (147 КВТ) | |
| 43 | 133642 | РЕМЕНЬ КЛ/ЗУБЧ. | 1 | MERCEDES 366 LA (163 КВТ) | |
| 43 | 147233 | КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | ПРИ PERKINS 1006.6 T | |
