Элементы привода комбайна CLAAS Senator

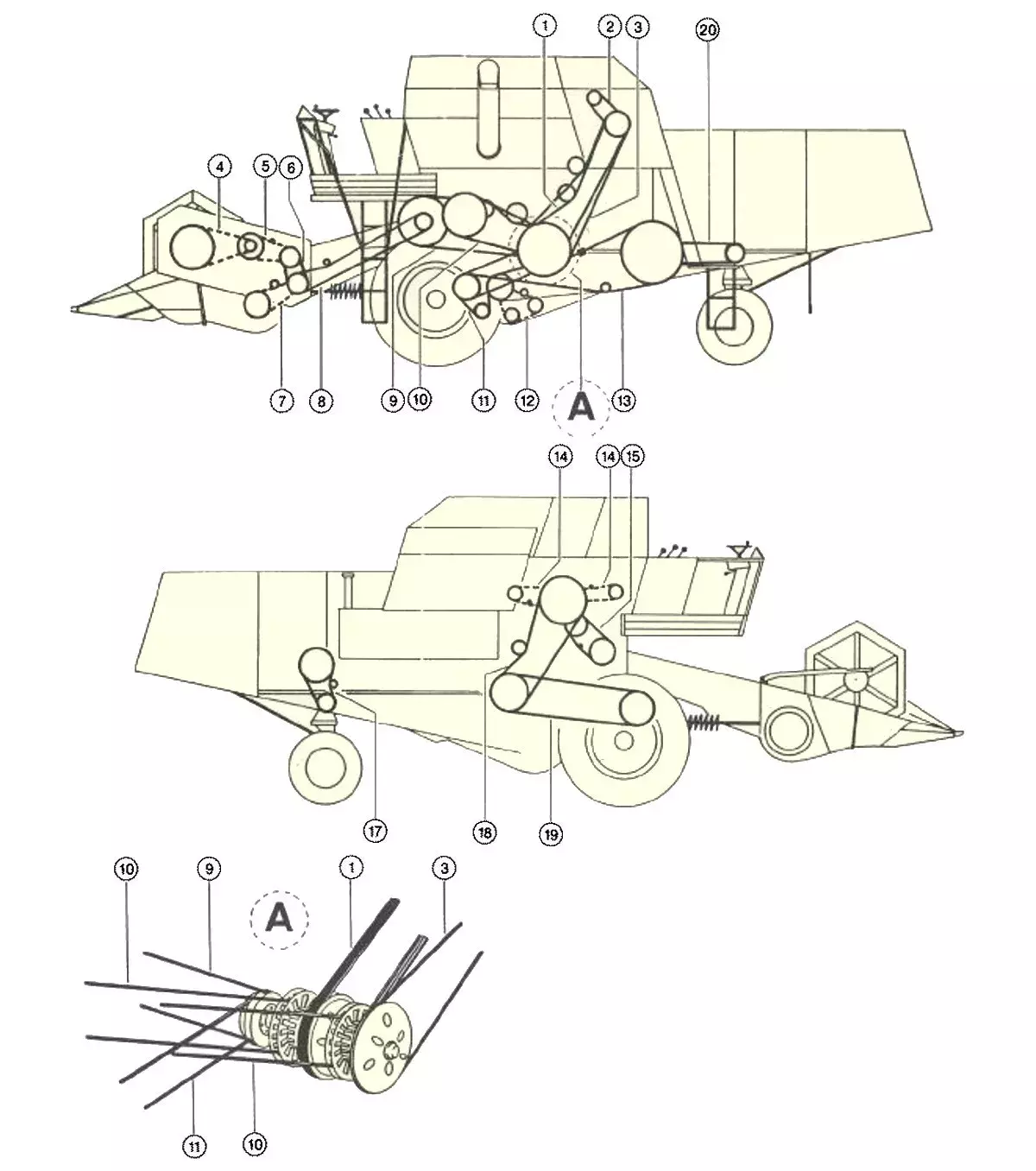

Схема размещения приводных ремней и цепей комбайна CLAAS Senator
Описание
Схема размещения приводных ремней и цепей комбайна CLAAS Senator – Элементы привода комбайна CLAAS Senator
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 653060.0 | РЕМЕНЬ ПРИВОДА МОЛОТИЛКИ | 1 | ||
| 2 | 656028.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №77000101 | |
| 2 | 633030.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО №77000100 | |
| 3 | 630144.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ №655205 | |
| 3 | 653062.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ №630189 | |
| 3 | 653064.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ №630137 | |
| 3 | 653059.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДЛЯ №630114 | |
| 4 | 778564.0 | ЦЕПЬ ПРИВОДА МОТОВИЛА 29,21T 73RO | 1 | ||
| 5 | 778562.0 | ЦЕПЬ ПРИВОДА МОТОВИЛА 29,21T 46RO | 1 | ||
| 6 | 778561.0 | РЕМЕНЬ ПРИВОДА МОТОВИЛА | 1 | ||
| 7 | 651072.1 | ЦЕПЬ РОЛИКОВАЯ 29,21T 57RO | 1 | ПОСЛЕ №77000101 | |
| 7 | 778563.0 | ЦЕПЬ РОЛИКОВАЯ 29,21T 56RO | 1 | ДО №77000100 | |
| 8 | 610830.0 | РЕМЕНЬ ПРИВОДА КОСЫ | 2 | ||
| 8 | 610833.0 | РЕМЕНЬ ПРИВОДА КОСЫ | 2 | ||
| 9 | 653063.0 | РЕМЕНЬ ПРИВОДА ЖАТКИ | 1 | ||
| 10 | 617309.0 | РЕМЕНЬ ПРИВОДА МОЛОТИЛКИ | 2 | ||
| 11 | 653380.1 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №77001807 | |
| 11 | 653121.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО №77001806 | |
| 12 | 772652.0 | ЦЕПЬ РОЛИКОВАЯ 19,05T 80RO | 1 | ||
| 13 | 653120.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 14 | 654005.0 | ЦЕПЬ РОЛИКОВАЯ 19,05T 74RO | 2 | ||
| 15 | 750294.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 17 | 653933.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №77000101 | |
| 17 | 801222.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО №77000100 | |
| 18 | 654013.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 19 | 655408.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №77000101 | |
| 19 | 631904.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ДО №77000100 | |
| 20 | 653450.0 | РЕМЕНЬ КЛИНОВОЙ | 1 | ПОСЛЕ №77000101 | |
