Элементы привода комбайна John Deere 7720

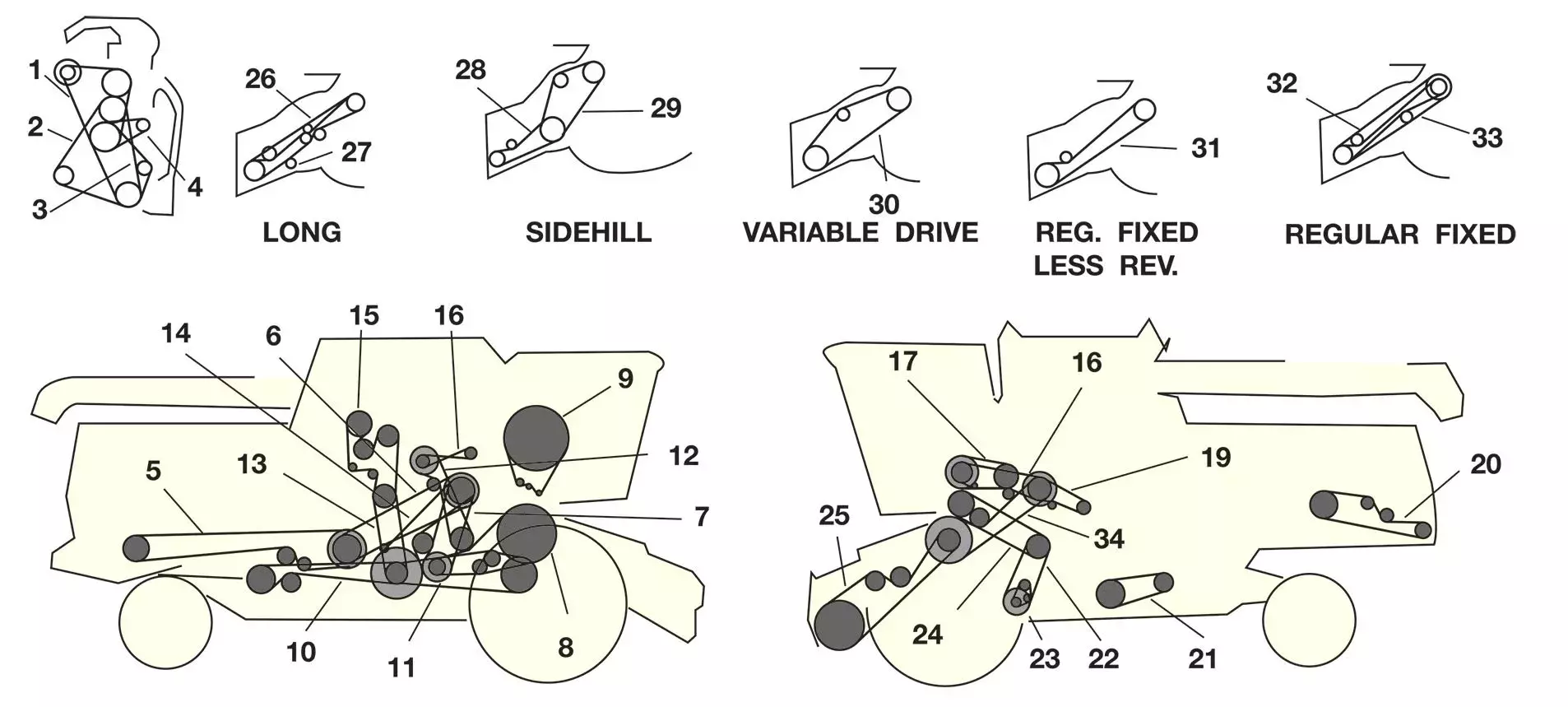

Схема размещения ремней комбайна John Deere 7720
Описание
Схема размещения ремней комбайна John Deere 7720 – Элементы привода комбайна John Deere 7720
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | H79236 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС | |
| 2 | H113565 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА | |
| 2 | R71603 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА | |
| 3 | H86271 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР | |
| 4 | H86273 | РЕМЕНЬ | 1 | ПРИВОД ВАЛА ВРАЩАЮЩЕГОСЯ СИТА | |
| 5 | H86259 | РЕМЕНЬ | 1 | ВРАЩАЮЩЕЕСЯ РЕШЕТО | |
| 6 | P49415 | РЕМЕНЬ | 1 | ПРИВОД ВАЛА ПРОТИВОХОДА (ВЕРХНЕГО) 2480ММ | |
| 7 | E60212 | РЕМЕНЬ | 1 | ||
| 8 | H103344 | РЕМЕНЬ | 1 | ||
| 9 | H101436 | РЕМЕНЬ | 1 | ПРИВОД СОЛОМОИЗМЕЛЬЧИТЕЛЯ | |
| 10 | H113749 | РЕМЕНЬ | 1 | ||
| 11 | H96423 | РЕМЕНЬ | 1 | ||
| 11 | H96422 | РЕМЕНЬ | 1 | ||
| 11 | H110375 | РЕМЕНЬ | 1 | ||
| 12 | H96408 | РЕМЕНЬ | 1 | ||
| 12 | H77766 | РЕМЕНЬ | 1 | ПРИВОД. ЭЛЕВАТОР ОЧИЩЕННОГО ЗЕРНА И ШНЕК ВНЕШНЕЙ ЗАГРУЗКИ | |
| 13 | H27433 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ЭЛЕВАТОРА ОЧИЩЕННОГО ЗЕРНА | |
| 14 | H81222 | РЕМЕНЬ | 1 | ПРИВОД ВТОРИЧНОГО ВАЛА | |
| 14 | H110300 | РЕМЕНЬ | 1 | ПРИВОД ВТОРИЧНОГО ВАЛА | |
| 15 | H77010 | РЕМЕНЬ | 1 | ПРИВОД НАКОНЕЧНИКА ПОДАЮЩЕГО ШНЕКА | |
| 16 | H118730 | РЕМЕНЬ | 1 | ПРИВОД ЗАТЯГИВАЮЩЕГО ШНЕКА | |
| 17 | H96414 | РЕМЕНЬ | 1 | БИТЕР (100% СКОРОСТИ БИТЕРА) | |
| 17 | H101469 | РЕМЕНЬ | 1 | БИТЕР (150% СКОРОСТИ БИТЕРА) | |
| 18 | H76030 | РЕМЕНЬ | 1 | ПРИВОД НАКЛОННОЙ КАМЕРЫ | |
| 19 | H125380 | РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА | |
| 20 | H79796 | РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА (НИЖНЕГО) | |
| 21 | H76030 | РЕМЕНЬ | 1 | ПРИВОД НАКЛОННОЙ КАМЕРЫ | |
| 22 | H77766 | РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА | |
| 23 | H77765 | РЕМЕНЬ | 1 | ||
| 24 | AH96300 | РЕМЕНЬ | 2 | ПРИВОД ЗЕРНОВОГО ШНЕКА | |
| 25 | H23927 | РЕМЕНЬ | 1 | ПРИВОД НАКЛОННОЙ КАМЕРЫ | |
| 26 | H111519 | РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА (НИЖНЕГО) | |
| 26 | H97929 | РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА (НИЖНЕГО ДЛИННОГО) | |
| 27 | H108175 | РЕМЕНЬ | 1 | ||
| 28 | H76030 | РЕМЕНЬ | 1 | ПРИВОД НАКЛОННОЙ КАМЕРЫ | |
| 29 | Z30130 | РЕМЕНЬ | 1 | ||
| 30 | H108669 | РЕМЕНЬ | 1 | ПРИВОД ВЕНТИЛЯТОРА ОЧИСТКИ | |
| 31 | H110921 | РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА НАКЛОННОЙ КАМЕРЫ) | |
| 32 | H23927 | РЕМЕНЬ | 1 | ПРИВОД НАКЛОННОЙ КАМЕРЫ | |
| 33 | H112421 | РЕМЕНЬ | 1 | ПРИВОД СОЛОМОРАЗБРАСЫВАТЕЛЯ (ПЕРЕДНИЙ) | |
| 34 | AH87127 | РЕМЕНЬ | 2 | ||
| 35 | H75846 | РЕМЕНЬ | 1 | ||
| 36 | AH84633 | РЕМЕНЬ | 2 | ||
| 37 | H137207 | РЕМЕНЬ | 1 | ||
| 38 | AH84633 | РЕМЕНЬ | 2 | ||
| 39 | T32517 | РЕМЕНЬ | 1 | ||
| 39 | T199T | РЕМЕНЬ | 1 | ||
