Элементы привода комбайна John Deere 6620

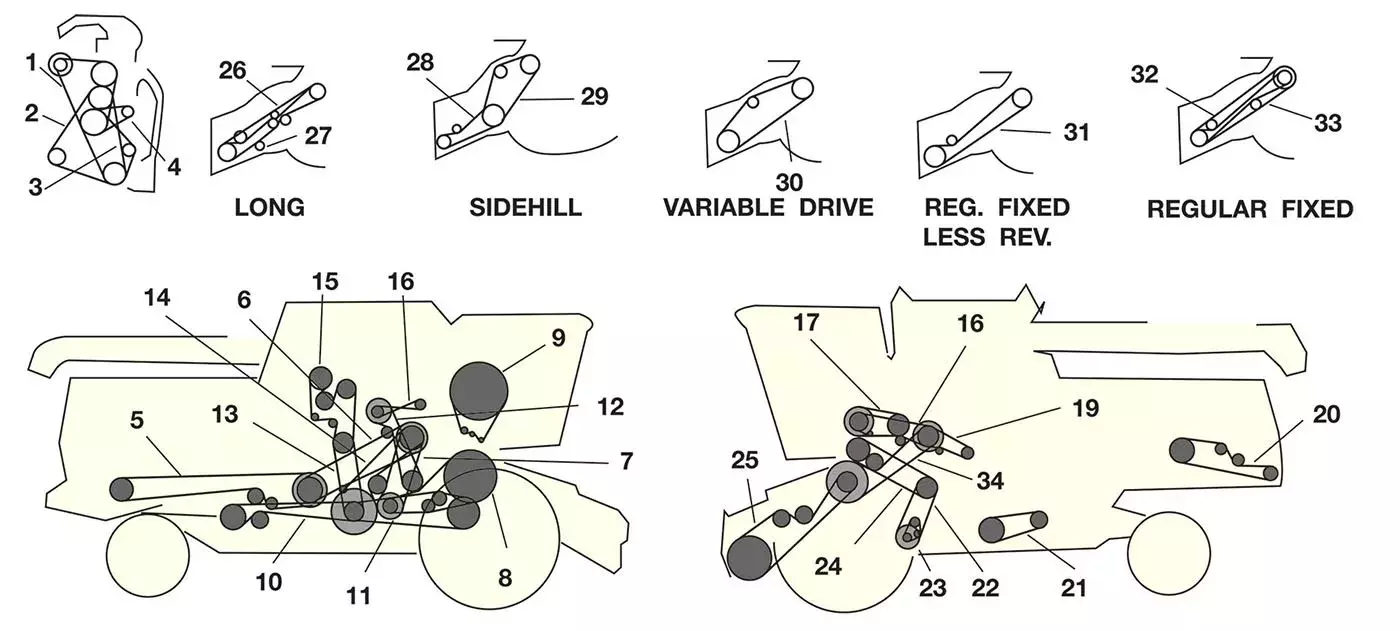

Схема размещения ремней комбайна John Deere 6620
Описание
Схема размещения ремней комбайна John Deere 6620 — Элементы привода комбайна John Deere 6620
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 0 | H113749 |
РЕМЕНЬ | 1 | ||
| 0 | P49415 |
РЕМЕНЬ | 1 | ПРИВОД ВАЛА ПРОТИВОХОДА (ВЕРХНЕГО) 2480ММ | |
| 1 | H79236 |
РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС | |
| 2 | H86273 |
РЕМЕНЬ | 1 | ПРИВОД ВАЛА ВРАЩАЮЩЕГОСЯ СИТА | |
| 3 | H86272 |
РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ДВИГАТЕЛЯ | |
| 4 | H113565 |
РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА (S/N >600000) | |
| 4 | R71603 |
РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА (S/N <600001) | |
| 5 | H103344 |
РЕМЕНЬ | 1 | ПРИВОД СОЛОМОИЗМЕЛЬЧИТЕЛЯ (ЗАДНИЙ) | |
| 6 | H101436 |
РЕМЕНЬ | 1 | ПРИВОД СОЛОМОИЗМЕЛЬЧИТЕЛЯ | |
| 7 | E60212 |
РЕМЕНЬ | 1 | ПРИВОД ВАЛА ПРОТИВОХОДА (НИЖНЕГО) 2650ММ | |
| 8 | H96423 |
РЕМЕНЬ | 1 | ||
| 8 | H96408 |
РЕМЕНЬ | 1 | ||
| 8 | H96422 |
РЕМЕНЬ | 1 | ||
| 8 | H110375 |
РЕМЕНЬ | 1 | ||
| 9 | H86259 |
РЕМЕНЬ | 1 | ВРАЩАЮЩЕЕСЯ РЕШЕТО | |
| 10 | H118730 |
РЕМЕНЬ | 1 | ПРИВОД ЗАТЯГИВАЮЩЕГО ШНЕКА | |
| 11 | H77010 |
РЕМЕНЬ | 1 | ПРИВОД НАКОНЕЧНИКА ПОДАЮЩЕГО ШНЕКА | |
| 12 | H96414 |
РЕМЕНЬ | 1 | БИТЕР (100% СКОРОСТИ БИТЕРА) | |
| 12 | H101469 |
РЕМЕНЬ | 1 | БИТЕР (150% СКОРОСТИ БИТЕРА) | |
| 13 | H27433 |
РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ЭЛЕВАТОРА ОЧИЩЕННОГО ЗЕРНА | |
| 14 | H81222 |
РЕМЕНЬ | 1 | ПРИВОД ВТОРИЧНОГО ВАЛА | |
| 14 | H110300 |
РЕМЕНЬ | 1 | ПРИВОД ВТОРИЧНОГО ВАЛА | |
| 15 | H77766 |
РЕМЕНЬ | 1 | ПРИВОД. ЭЛЕВАТОР ОЧИЩЕННОГО ЗЕРНА И ШНЕК ВНЕШНЕЙ ЗАГРУЗКИ | |
| 17 | AH96300 |
РЕМЕНЬ | 2 | ПРИВОД ЗЕРНОВОГО ШНЕКА | |
| 18 | H108175 |
РЕМЕНЬ | 1 | ||
| 19 | H86275 |
РЕМЕНЬ | 1 | ГИДРАВЛИЧЕСКИЙ НАСОС | |
| 19 | H137207 |
РЕМЕНЬ | 1 | ГИДРАВЛИЧЕСКИЙ НАСОС | |
| 20 | H112421 |
РЕМЕНЬ | 1 | ПРИВОД СОЛОМОРАЗБРАСЫВАТЕЛЯ (ПЕРЕДНИЙ) | |
| 21 | H108668 |
РЕМЕНЬ | 1 | ПРИВОД ВЕНТИЛЯТОРА ОЧИСТКИ | |
| 22 | AH84633 |
РЕМЕНЬ | 2 | ||
| 22 | H75846 |
РЕМЕНЬ | 1 | ||
| 23 | T32517 |
РЕМЕНЬ | 1 | ПРИВОД. ГИДРАВЛИЧЕСКИЙ НАСОС (S/N > 610300) | |
| 23 | T199T |
РЕМЕНЬ | 1 | ПРИВОД. ГИДРАВЛИЧЕСКИЙ НАСОС (S/N < 610300) | |
| 24 | AH84633 |
РЕМЕНЬ | 2 | ||
| 24 | AH87127 |
РЕМЕНЬ | 2 | ||
| 25 | H111519 |
РЕМЕНЬ | 1 | ПРИВОД ТРАНСПОРТЕРА НАКЛОННОЙ КАМЕРЫ (S/N 502551 — 615100) | |
| 26 | H125380 |
РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА (S/N <403301) | |
| 27 | H79796 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (НИЖНИЙ ДЛИННЫЙ) (S/N <403301) | |
| 28 | AH89436 |
РЕМЕНЬ | 1 | ||
| 29 | H97929 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (НИЖНИЙ ДЛИННЫЙ) (S/N >403300) | |
| 29 | H84441 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ, ВЕРХНИЙ (ТОЛЬКО SIDEHILL) (S/N <610300) | |
| 30 | H110921 |
РЕМЕНЬ | 1 | ПРИВОД ПОДАЮЩЕГО КОНВЕЙЕРА НАКЛОННОЙ КАМЕРЫ) | |
| 30 | H116422 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ НИЖНИЙ (S/N >61030) | |
| 31 | Z30130 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ НИЖНИЙ (S/N >615100) | |
| 32 | H77765 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ НИЖНИЙ (S/N >502550) | |
| 33 | H77766 |
РЕМЕНЬ | 1 | ПОДАЮЩИЙ КОНВЕЙЕР НАКЛОННОЙ КАМЕРЫ (S/N >502550) | |
| 34 | H76030 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (S/N >615100) | |
| 34 | H23927 |
РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ, РЕВЕРС, ВАРИАТОР | |
Детали
| Производитель | John Deere Оригинал |
|---|---|
| Совместимая модель | 6620 |
| Узел | Генераторы, Приводы, Ремни |
