Элементы привода комбайна John Deere 7700

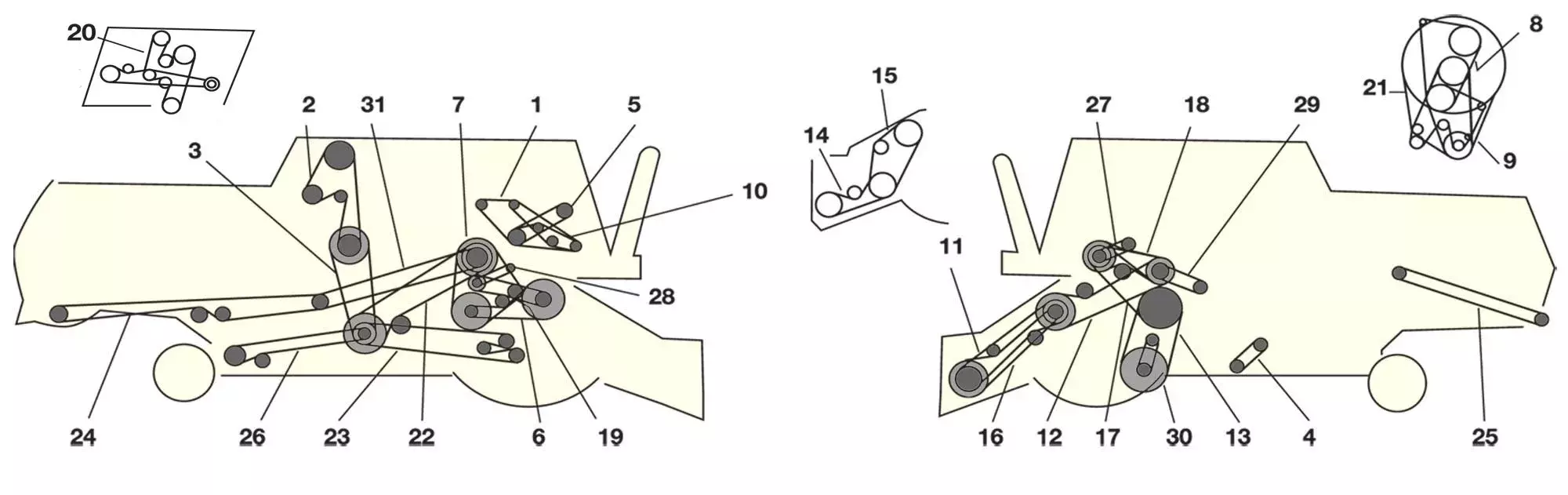

Схема размещения ремней комбайна John Deere 7700
Описание
Схема размещения ремней комбайна John Deere 7700 – Элементы привода комбайна John Deere 7700
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | AR41576 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС (DIESEL) | |
| 1 | H80896 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС (GAS) | |
| 1 | H82724 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС (DIESEL) | |
| 1 | R70871 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС 404TH-01 | |
| 1 | H79236 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС 404TH-01 | |
| 1 | R52507 | РЕМЕНЬ | 1 | ГЕНЕРАТОР И ВОДЯНОЙ НАСОС 404DH-04 | |
| 2 | H23950 | РЕМЕНЬ | 1 | U-ОБРАЗНЫЙ ШНЕК ТРАНСПОРТЕРА ВЫГРУЗКИ ЧИСТОГО ЗЕРНА | |
| 3 | H27433 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ЭЛЕВАТОРА ОЧИЩЕННОГО ЗЕРНА | |
| 4 | H108668 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ОЧИСТКИ | |
| 5 | H87459 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА (404DH-04) | |
| 5 | H80897 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА (GAS) | |
| 5 | H80896 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА (404TH-01) | |
| 5 | R71603 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА (404TH-01) | |
| 6 | AH80505 | РЕМЕНЬ | 1 | ЦИЛИНДР 280-845 ОБ/МИН | |
| 6 | AH80503 | РЕМЕНЬ | 1 | ЦИЛИНДР 407-1228 ОБ/МИН | |
| 6 | H96423 | РЕМЕНЬ | 1 | ЦИЛИНДР 287-873 ОБ/МИН | |
| 6 | H96408 | РЕМЕНЬ | 1 | ЦИЛИНДР 414-1250 ОБ/МИН | |
| 7 | H113749 | РЕМЕНЬ | 1 | ЦИЛИНДР – ПРОМЕЖУТОЧНЫЙ ВАЛ | |
| 8 | H86271 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ДВИГАТЕЛЯ | |
| 9 | H137207 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ДВИГАТЕЛЯ И ПРИВОД ВАЛА ВРАЩАЮЩЕГОСЯ СИТА (404DH-04) | |
| 9 | H86273 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ДВИГАТЕЛЯ И ПРИВОД ВАЛА ВРАЩАЮЩЕГОСЯ СИТА (404TH-01) | |
| 10 | H84745 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ВЕНТИЛЯТОРА ДВИГАТЕЛЯ (404TH-01) | |
| 10 | H79235 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ВЕНТИЛЯТОРА ДВИГАТЕЛЯ (404DH-01) | |
| 11 | H77766 | РЕМЕНЬ | 1 | ПОДАЮЩИЙ КОНВЕЙЕР (ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ) | |
| 11 | H125380 | РЕМЕНЬ | 1 | ПОДАЮЩИЙ КОНВЕЙЕР (ДЛИННЫЙ ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ) | |
| 12 | H76030 | РЕМЕНЬ | 1 | ПЛАТФОРМА И ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (ВЕРХНИЙ) | |
| 12 | H23927 | РЕМЕНЬ | 1 | ПЛАТФОРМА И ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (ВЕРХНИЙ, ИЗМЕНЯЕМАЯ СКОРОСТЬ) | |
| 13 | AH84633 | РЕМЕНЬ | 2 | СИЛОВАЯ УСТАНОВКА ГИДРОСТАТА (НИЖНИЙ) | |
| 13 | H75846 | РЕМЕНЬ | 1 | СИЛОВАЯ УСТАНОВКА (НИЖНИЙ) | |
| 14 | AH76154 | РЕМЕНЬ | 1 | КУКУРУЗНАЯ НАСАДКА И ПЛАТФОРМА | |
| 14 | AH89436 | РЕМЕНЬ | 1 | КУКУРУЗНАЯ НАСАДКА И ПЛАТФОРМА НИЖНЯЯ ИЗМЕНЯЕМАЯ | |
| 14 | H75846 | РЕМЕНЬ | 1 | ПРИВОД СИЛОВОЙ УСТАНОВКИ | |
| 15 | P46553 | РЕМЕНЬ | 1 | КУКУРУЗНАЯ НАСАДКА И ПЛАТФОРМА ИЗМЕНЯЕМАЯ | |
| 15 | H84441 | РЕМЕНЬ | 1 | КУКУРУЗНАЯ НАСАДКА И ПЛАТФОРМА ИЗМЕНЯЕМАЯ | |
| 16 | H77765 | РЕМЕНЬ | 1 | ПЛАТФОРМА И ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (НИЖНИЙ) | |
| 16 | H79796 | РЕМЕНЬ | 1 | ПЛАТФОРМА И ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ (НИЖНИЙ ДЛИННЫЙ) | |
| 17 | AH84633 | РЕМЕНЬ | 2 | СИЛОВАЯ УСТАНОВКА ГИДРОСТАТА (ВЕРХНЯЯ) | |
| 17 | AH21301 | РЕМЕНЬ | 2 | СИЛОВАЯ УСТАНОВКА (ВЕРХНЯЯ) 404D | |
| 17 | AH87127 | РЕМЕНЬ | 2 | СИЛОВАЯ УСТАНОВКА (ВЕРХНЯЯ) 404T | |
| 17 | H75846 | РЕМЕНЬ | 1 | ПРИВОД СИЛОВОЙ УСТАНОВКИ (ВЕРХНИЙ) | |
| 18 | H84462 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА (ОСНОВНОЙ) | |
| 18 | H108175 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА (ОСНОВНОЙ) (404TH-01) | |
| 18 | AH75638 | РЕМЕНЬ | 2 | ВАЛ ПРОТИВОХОДА (ОСНОВНОЙ) | |
| 19 | H86039 | РЕМЕНЬ | 1 | РОТОРНЫЙ ОТРАЖАТЕЛЬ | |
| 19 | H86061 | РЕМЕНЬ | 1 | РОТОРНЫЙ ДЕФЛЕКТОР (ОТКЛОНИТЕЛЬ) | |
| 20 | H77766 | РЕМЕНЬ | 1 | ЭЛЕВАТОР ОЧИЩЕННОГО ЗЕРНА | |
| 21 | H86259 | РЕМЕНЬ | 1 | ВРАЩАЮЩЕЕСЯ РЕШЕТО | |
| 22 | H77019 | РЕМЕНЬ | 1 | ВТОРИЧНЫЙ ВАЛ | |
| 23 | H77010 | РЕМЕНЬ | 1 | НАКОНЕЧНИК ПОДАЮЩЕГО ЩНЕКА (ЗЕРНОВОГО) | |
| 24 | H79789 | РЕМЕНЬ | 1 | СОЛОМОИЗМЕЛЬЧИТЕЛЬ (ЗАДНИЙ) | |
| 25 | H26858 | РЕМЕНЬ | 1 | СОЛОМОРАЗБРАСЫВАТЕЛЬ | |
| 26 | N110085 | РЕМЕНЬ | 1 | ЗАТЯГИВАЮЩИЙ ШНЕК (НИЖНИЙ) | |
| 27 | H76150 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ШНЕКА ВЫГРУЗКИ ЗЕРНА | |
| 27 | H84424 | РЕМЕНЬ | 1 | ВАЛ ПРОТИВОХОДА ШНЕКА ВЫГРУЗКИ ЗЕРНА (404TH-01) | |
| 29 | H77683 | РЕМЕНЬ | 1 | ЗАДНЯЯ ПОМПА ГИДРОСТАТА | |
| 30 | T12042 | РЕМЕНЬ | 1 | ПОМПА. ПРИВОД ГИДРОСТАТА | |
| 30 | T199T | РЕМЕНЬ | 1 | ПОМПА. ПРИВОД ГИДРОСТАТА | |
| 31 | H80103 | РЕМЕНЬ | 1 | СОЛОМОИЗМЕЛЬЧИТЕЛЬ | |
| 0 | AR41628 | РЕМЕНЬ | 1 | ||
| 0 | H84740 | РЕМЕНЬ | 1 | ||
