Элементы привода комбайна John Deere 9600

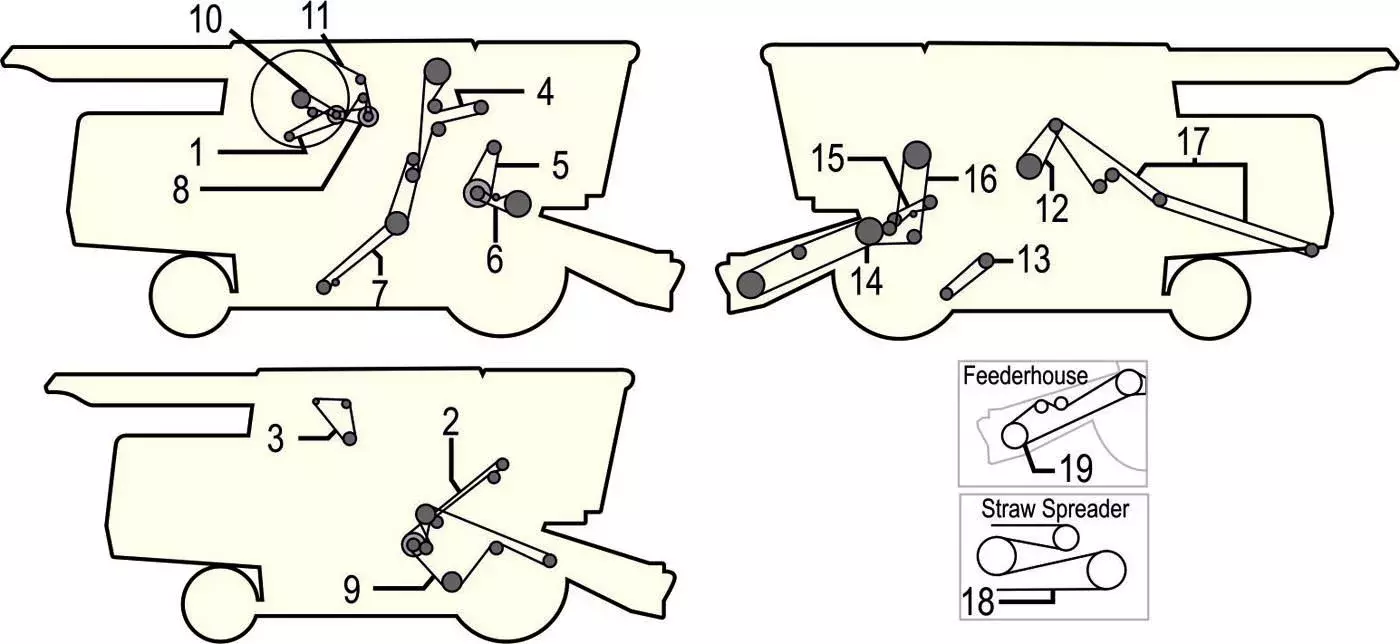

Схема размещения ремней комбайна John Deere 9600
Описание
Схема размещения ремней комбайна John Deere 9600 – Элементы привода комбайна John Deere 9600
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | H134437 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА BSN 631200 | |
| 1 | H81742 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА S/N 631201647500 | |
| 1 | H80896 | РЕМЕНЬ | 1 | КОМПРЕСОР КОНДИЦИОНЕРА ASN 647501 | |
| 2 | H128010 | РЕМЕНЬ | 1 | ВТОРИЧНЫЙ ВАЛ | |
| 3 | RE44538 | РЕМЕНЬ | 1 | ГЕНЕРАТОР S/N 630401-631200 | |
| 3 | H101813 | РЕМЕНЬ | 1 | ГЕНЕРАТОР (СНИЗУ) ASN 645301 | |
| 3 | R73189 | РЕМЕНЬ | 1 | ГЕНЕРАТОР S/N 635301643000 | |
| 4 | H135458 | РЕМЕНЬ | 1 | ЭЛЕВАТОР ОЧИЩЕННОГО ЗЕРНА BSN 640300 | |
| 4 | H141166 | РЕМЕНЬ | 1 | ЭЛЕВАТОР ОЧИЩЕННОГО ЗЕРНА ASN 640301 | |
| 5 | H210476 | РЕМЕНЬ | 1 | ЦИЛИНДР, ПРОМЕЖУТОЧНЫЙ ПРИВОД | |
| 5 | H137670 | РЕМЕНЬ | 1 | ПРОМЕЖУТОЧНЫЙ ПРИВОД ЦИЛИНДРА (РАСШИРЕННЫЙ ДИАПАЗОН) | |
| 6 | H115881 | РЕМЕНЬ | 1 | ПРИВОД ЦИЛИНДРА, ОДНО- И ДВУХСКОРОСТНОЙ РЕЖИМ | |
| 6 | H118618 | РЕМЕНЬ | 1 | ПРИВОД ЦИЛИНДРА, ПОНИЖЕННАЯ СКОРОСТЬ | |
| 7 | N110085 | РЕМЕНЬ | 1 | ЗАТЯГИВАЮЩИЙ ШНЕК И НИЖНИЙ ЭЛЕВАТОР | |
| 8 | H133577 | РЕМЕНЬ | 1 | ПРИВОД ВРАЩАЮЩЕГОСЯ РЕШЕТА (КРУГЛЫЙ РЕМЕНЬ) | |
| 8 | H146636 | РЕМЕНЬ | 1 | ПРИВОД ВРАЩАЮЩЕГОСЯ РЕШЕТА ASN 645301 | |
| 9 | H131169 | РЕМЕНЬ | 1 | НАКАДКА, КЛАВИША СОЛОМОТРЯСА И ШНЕК ПОДАЧИ | |
| 10 | H132808 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ BSN 641716 | |
| 10 | H153297 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ S/N 641717-662523 | |
| 11 | AMH143869 | РЕМЕНЬ | 1 | ВРАЩАЮЩЕЕСЯ РЕШЕТО S/N 636625-641716 | |
| 11 | AMH145158 | РЕМЕНЬ | 1 | ВРАЩАЮЩЕЕСЯ РЕШЕТО ASN 641717 | |
| 12 | AH158880 | РЕМЕНЬ | 1 | МЕХАНИЗМ ВЫГРУЗКИ | |
| 13 | H137264 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР СЕПАРАТОРА, ПОНИЖЕННАЯ СКОРОСТЬ, 490-980 ОБ/МИН | |
| 13 | H140404 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР СЕПАРАТОРА | |
| 14 | H161648 | РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ, ИЗМЕНЯЕМАЯ СКОРОСТЬ | |
| 15 | AH163931 | РЕМЕНЬ | 1 | ПРИВОД БИТЕРА (75% СКОРОСТИ БИТЕРА) | |
| 15 | AH139436 | РЕМЕНЬ | 1 | ПРИВОД БИТЕРА (100% СКОРОСТИ БИТЕРА) | |
| 16 | H125565 | РЕМЕНЬ | 1 | ПЕРЕДНИЙ И ТЫЛЬНЫЙ НАСОС BSN 635300 | |
| 16 | H151952 | РЕМЕНЬ | 1 | ПЕРЕДНИЙ И ТЫЛЬНЫЙ НАСОС ASN 635301 | |
| 17 | H125380 | РЕМЕНЬ | 1 | ПЕРЕДНИЙ ПРИВОД СОЛОМОИЗМЕЛЬЧИТЕЛЯ | |
| 17 | H125381 | РЕМЕНЬ | 1 | СОЛОМОИЗМЕЛЬЧИТЕЛЬ В ЗАДНЕМ РАБОЧЕМ ПОЛОЖЕНИИ | |
| 17 | H23950 | РЕМЕНЬ | 1 | СОЛОМОИЗМЕЛЬЧИТЕЛЬ В ПЕРЕДНЕМ РАБОЧЕМ ПОЛОЖЕНИИ | |
| 17 | H157726 | РЕМЕНЬ | 1 | ПЕРЕДНИЙ ПРИВОД СОЛОМОИЗМЕЛЬЧИТЕЛЯ, ОКОНЧАТЕЛЬНАЯ ПОРЕЗКА | |
| 18 | H128234 | РЕМЕНЬ | 1 | СОЛОМОРАЗБРАСЫВАТЕЛЬ | |
| 19 | H126345 | РЕМЕНЬ | 1 | НОВЫЙ ТРАНСПОРТЕР НАКЛОННОЙ КАМЕРЫ / ФИКСИРОВАННЫЙ РЕВЕРС | |
