Элементы привода комбайна John Deere 9650 CTS

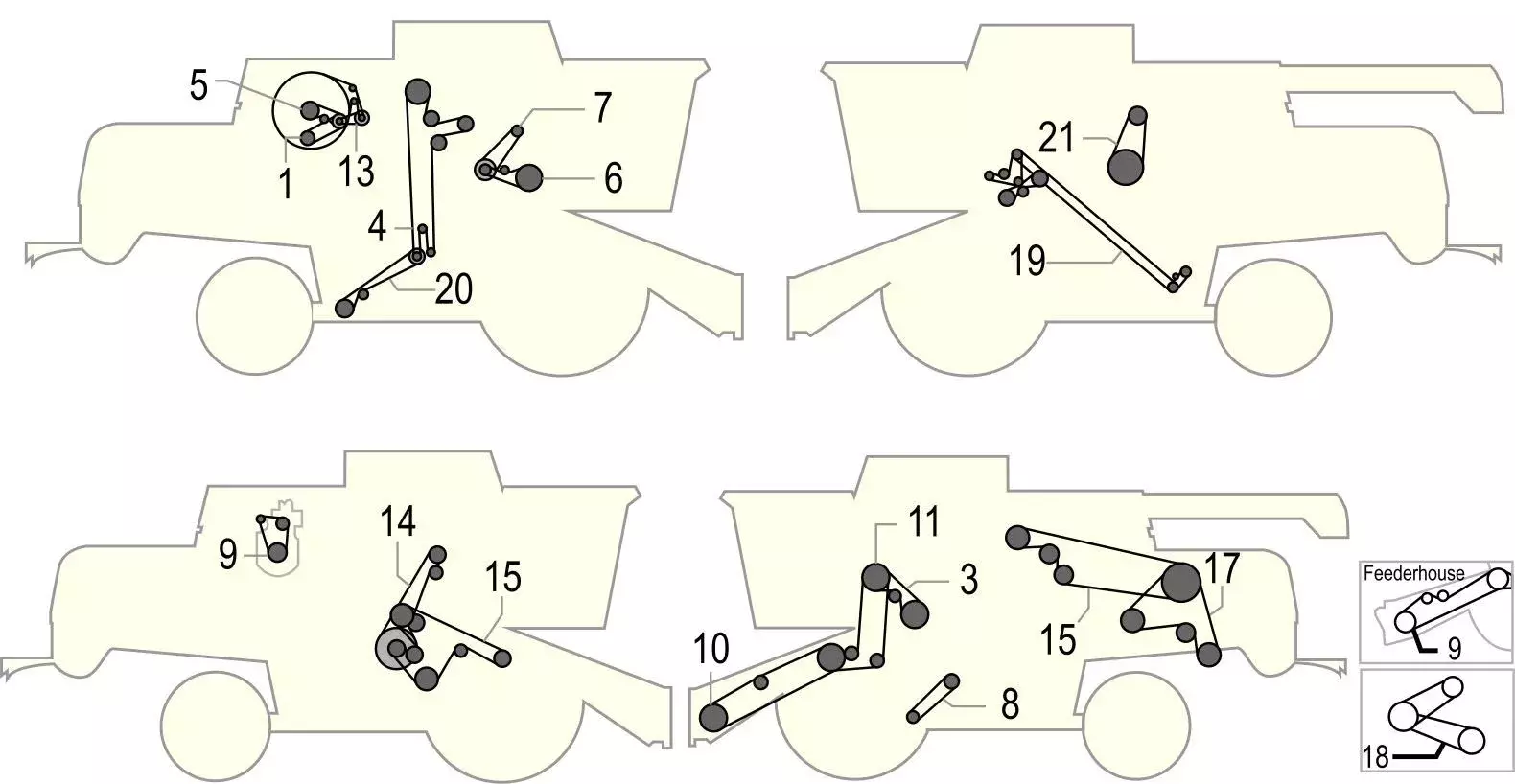

Схема размещения ремней комбайна John Deere 9650 CTS
Описание
Схема размещения ремней комбайна John Deere 9650 CTS – Элементы привода комбайна John Deere 9650 CTS
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 2 | H163515 | РЕМЕНЬ | 1 | ГЕНЕРАТОР – 95 А | |
| 2 | H166870 | РЕМЕНЬ | 1 | ГЕНЕРАТОР – 185 А (BSN 695400) | |
| 2 | R164820 | РЕМЕНЬ | 1 | ГЕНЕРАТОР – 185 А (ASN 695401) | |
| 3 | H139963 | РЕМЕНЬ | 1 | ПРИВОД БИТЕРА | |
| 4 | H141166 | РЕМЕНЬ | 1 | ЭЛЕВАТОР ОЧИЩЕННОГО ЗЕРНА | |
| 5 | H160405 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ (BSN 695400) | |
| 5 | H177186 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ (ASN 695401) | |
| 6 | H115881 | РЕМЕНЬ | 1 | ПРИВОД ЦИЛИНДРА, ОДНО- И ДВУХСКОРОСТНОЙ РЕЖИМ | |
| 6 | H118618 | РЕМЕНЬ | 1 | ПРИВОД ЦИЛИНДРА, МАЛАЯ СКОРОСТЬ 107" | |
| 6 | H177186 | РЕМЕНЬ | 1 | ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 109" | |
| 7 | H210476 | РЕМЕНЬ | 1 | ПРОМЕЖУТОЧНЫЙ ПРИВОД ЦИЛИНДРА 2,5" | |
| 7 | H137670 | РЕМЕНЬ | 1 | ПРОМЕЖУТОЧНЫЙ ПРИВОД ЦИЛИНДРА 3" | |
| 8 | H152146 | РЕМЕНЬ | 1 | ПРИВОД ВЕНТИЛЯТОРА 750-1350 ОБ/МИН | |
| 8 | H152180 | РЕМЕНЬ | 1 | ПРИВОД ВЕНТИЛЯТОРА, МАЛАЯ СКОРОСТЬ 490-980 ОБ/МИН | |
| 10 | H161648 | РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ, ИЗМЕНЯЕМАЯ СКОРОСТЬ – СТАНДАРТНАЯ | |
| 10 | H218728 | РЕМЕНЬ | 1 | ТРАНПОРТЕР НАКЛОННОЙ КАМЕРЫ, ИЗМЕНЯЕМАЯ СКОРОСТЬ – БОЛЬШОЙ ОБЪЁМ | |
| 11 | H151952 | РЕМЕНЬ | 1 | ПЕРЕДНИЙ И ТЫЛЬНЫЙ НАСОС – СТАНДАРТНЫЙ ОБЪЁМ | |
| 11 | H155998 | РЕМЕНЬ | 1 | ПЕРЕДНИЙ И ТЫЛЬНЫЙ НАСОС – БОЛЬШОЙ ОБЪЁМ | |
| 12 | H145158 | РЕМЕНЬ | 1 | ВРАЩАЮЩЕЕСЯ РЕШЕТО | |
| 13 | H146636 | РЕМЕНЬ | 1 | ПРИВОД ВРАЩАЮЩЕГОСЯ СИТА (ASN 695401) | |
| 13 | H160406 | РЕМЕНЬ | 1 | ПРИВОД ВРАЩАЮЩЕГОСЯ СИТА (BSN 695400) | |
| 14 | H128010 | РЕМЕНЬ | 1 | ВТОРИЧНЫЙ ВАЛ | |
| 15 | H163106 | РЕМЕНЬ | 1 | ПРИВОД СЕГМЕНТОВ СЕПАРАТОРА | |
| 16 | H131169 | РЕМЕНЬ | 1 | НАКАДКА, КЛАВИША СОЛОМОТРЯСА И ШНЕК ПОДАЧИ | |
| 17 | H162727 | РЕМЕНЬ | 1 | ПРИВОД СОЛОМОИЗМЕЛЬЧИТЕЛЯ | |
| 18 | P49604 | РЕМЕНЬ | 1 | СОЛОМОРАЗБРАСЫВАТЕЛЬ, НИЖНИЙ | |
| 18 | H164870 | РЕМЕНЬ | 1 | СОЛОМОРАЗБРАСЫВАТЕЛЬ, ВЕРХНИЙ | |
| 19 | H165708 | РЕМЕНЬ | 1 | ПРИВОД БИТТЕРА КОЛОСОУБОРЩИКА | |
| 20 | N110085 | РЕМЕНЬ | 1 | ЗАТЯГИВАЮЩИЙ ШНЕК И НИЖНИЙ ЭЛЕВАТОР | |
| 21 | AH158880 | РЕМЕНЬ | 1 | МЕХАНИЗМ ВЫГРУЗКИ | |
