Элементы привода комбайна TUCANO 320

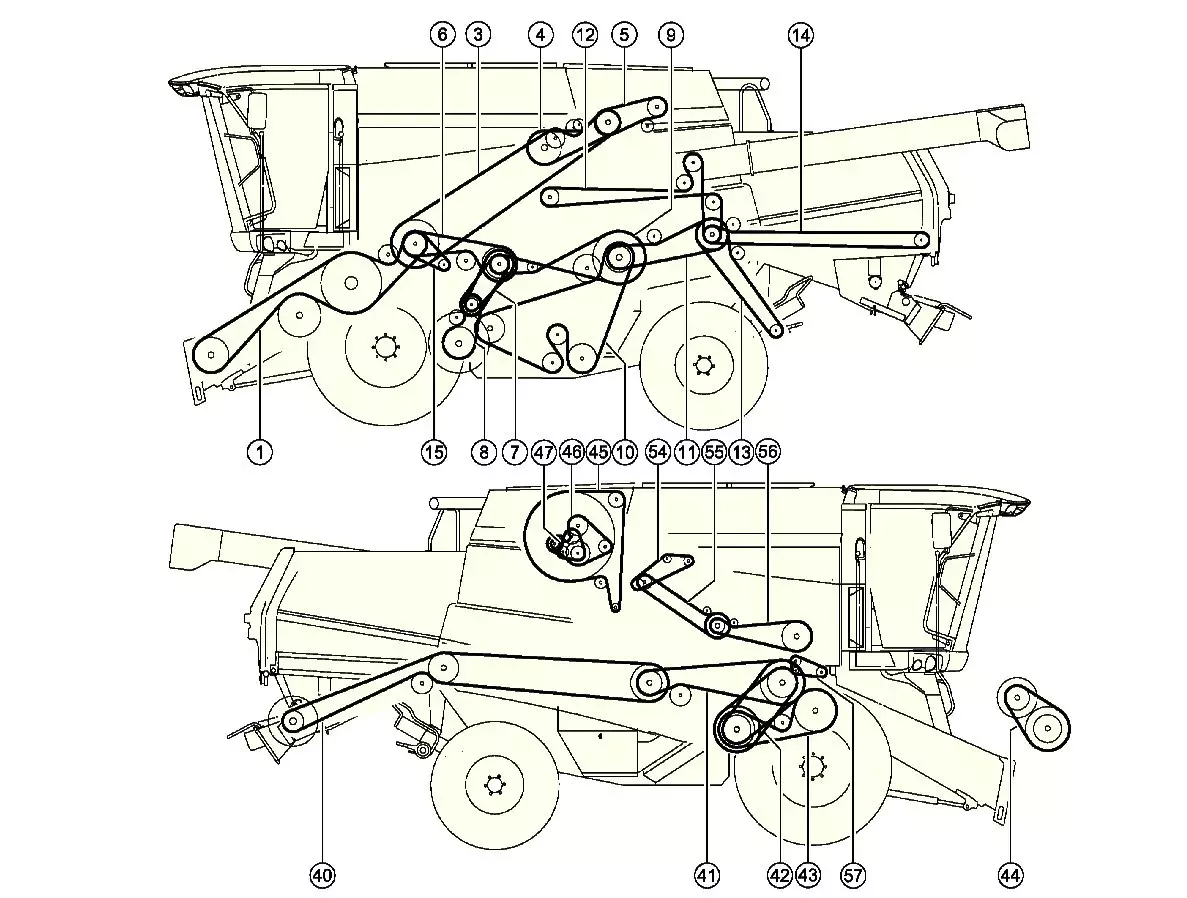

Схема размещения ремней комбайна TUCANO 320
Описание
Схема размещения ремней комбайна TUCANO 320 — Элементы привода комбайна TUCANO 320
| # | Артикул | Название | Количество | Примечание | |
|---|---|---|---|---|---|
| 1 | 554017.0 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 2 | ||
| 3 | 549099.0 |
РЕМЕНЬ | 1 | ПРИВОД МОЛОТИЛКИ | |
| 4 | 667251.1 |
РЕМЕНЬ | 1 | ||
| 5 | 603247.1 |
РЕМЕНЬ | 2 | ||
| 6 | 603337.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 7 | 644362.0 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 8 | 644267.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 9 | 644141.1 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 10 | 609762.0 |
РЕМЕНЬ | 1 | ||
| 11 | 506671.2 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 12 | 644447.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 13 | 544216.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 14 | 629402.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 15 | 633030.2 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 40 | 544172.0 |
РЕМЕНЬ | 1 | ||
| 41 | 061700.1 |
РЕМЕНЬ | 1 | ||
| 42 | 661427.0 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | ||
| 43 | 661220.1 |
РЕМЕНЬ | 1 | ||
| 44 | 661429.0 |
РЕМЕНЬ КЛИНОВОЙ ШИРОКИЙ | 1 | РЕГУЛИРУЕМЫЙ ПРИВОД БАРАБАНА | |
| 45 | 077276.0 |
РЕМЕНЬ КЛИНОВОЙ | 1 | ||
| 46 | 799181.0 |
РЕМЕНЬ КЛИНОВОЙ РЕБРИСТЫЙ | 1 | ||
| 47 | 549752.0 |
КОМПЛЕКТ КЛИНОВЫХ РЕМНЕЙ | 1 | ||
| 54 | 549538.1 |
ЦЕПЬ РОЛИКОВАЯ 50HV-1X94E 98RO | 1 | ||
| 55 | 552312.0 |
ЦЕПЬ РОЛИКОВАЯ | 1 | ||
| 56 | 552312.0 |
ЦЕПЬ РОЛИКОВАЯ | 1 | ||
| 57 | 600981.0 |
ЦЕПЬ РОЛИКОВАЯ 208AX 34 E | 1 | ||
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-320 |
| Узел | Приводы, Ремни |
