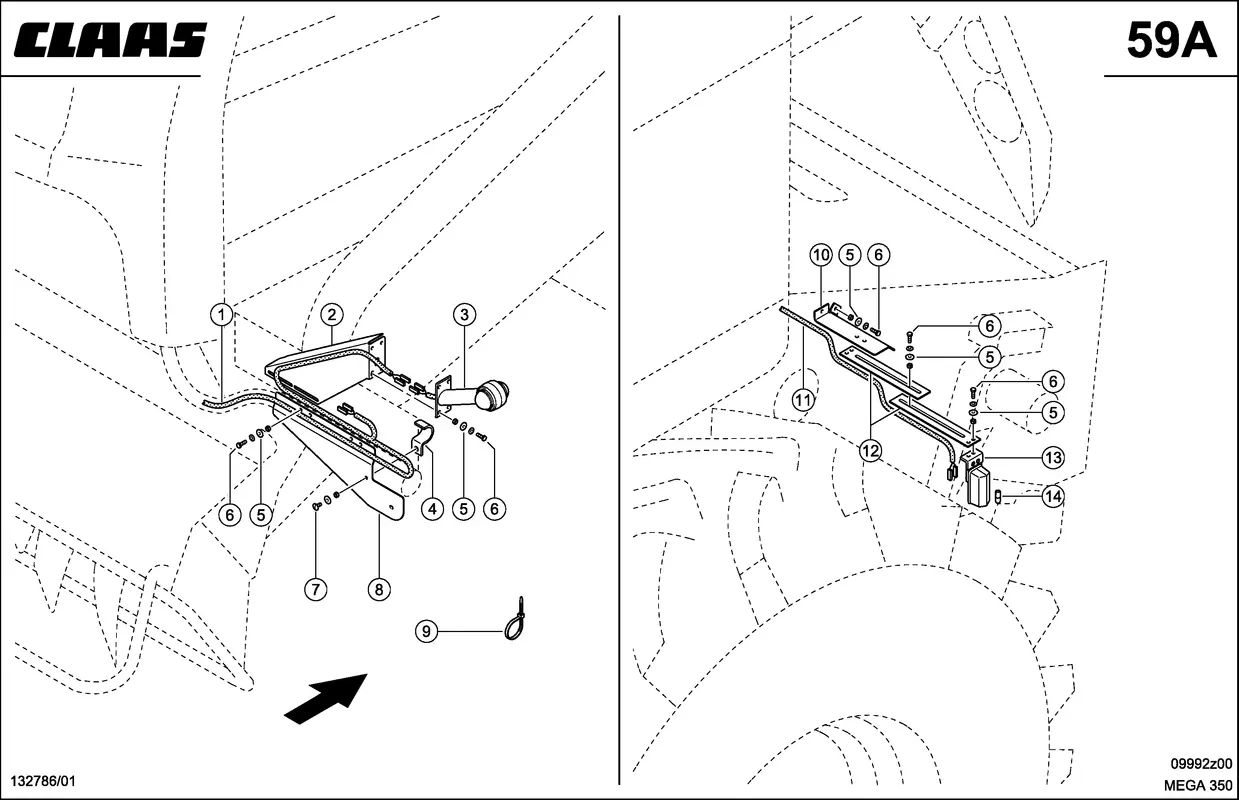

Габаритные огни, при сверхширокий. Площадка водителя. Кабина / Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Габаритные огни, при сверхширокий. Площадка водителя. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 156377509
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кпл. Кабелей 0000114470 |
Ссылка на деталь | 0000114470 |
Номер на схеме | 2 |
Название детали | Щиток Опорный Пр. 0005499920 |
Ссылка на деталь | 0005499920 |
Номер на схеме | 2 |
Название детали | Щиток Опорный Лев 0005499930 |
Ссылка на деталь | 0005499930 |
Номер на схеме | 3 |
Название детали | Фонарь Габарит. 0000147891 |
Ссылка на деталь | 0000147891 |
Номер на схеме | 3 |
Название детали | Лампа Накаливания 0002449810 |
Ссылка на деталь | 0002449810 |
Номер на схеме | 4 |
Название детали | Хомут 0005706930 |
Ссылка на деталь | 0005706930 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002374660 |
Ссылка на деталь | 0002374660 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 7 |
Название детали | Винт Полупотайной 0006367921 |
Ссылка на деталь | 0006367921 |
Номер на схеме | 7 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 7 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 8 |
Название детали | Пластина Привинч. 0005499940 |
Ссылка на деталь | 0005499940 |
Номер на схеме | 8 |
Название детали | Пластина Привинч. 0005499950 |
Ссылка на деталь | 0005499950 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0007556460 |
Ссылка на деталь | 0007556460 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0002171560 |
Ссылка на деталь | 0002171560 |
Номер на схеме | 10 |
Название детали | Держатель Правый 0005499980 |
Ссылка на деталь | 0005499980 |
Номер на схеме | 10 |
Название детали | Держатель Левый 0005499970 |
Ссылка на деталь | 0005499970 |
Номер на схеме | 11 |
Название детали | Кпл. Кабелей 0000112460 |
Ссылка на деталь | 0000112460 |
Номер на схеме | 12 |
Название детали | Удлинитель 0006439860 |
Ссылка на деталь | 0006439860 |
Номер на схеме | 13 |
Название детали | Фонарь Габарит. 0006439800 |
Ссылка на деталь | 0006439800 |
Номер на схеме | 14 |
Название детали | Лампа Накаливания 0002379060 |
Ссылка на деталь | 0002379060 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Габаритные огни, при сверхширокий, Кабина / площадка водителя, Площадка Водителя |
