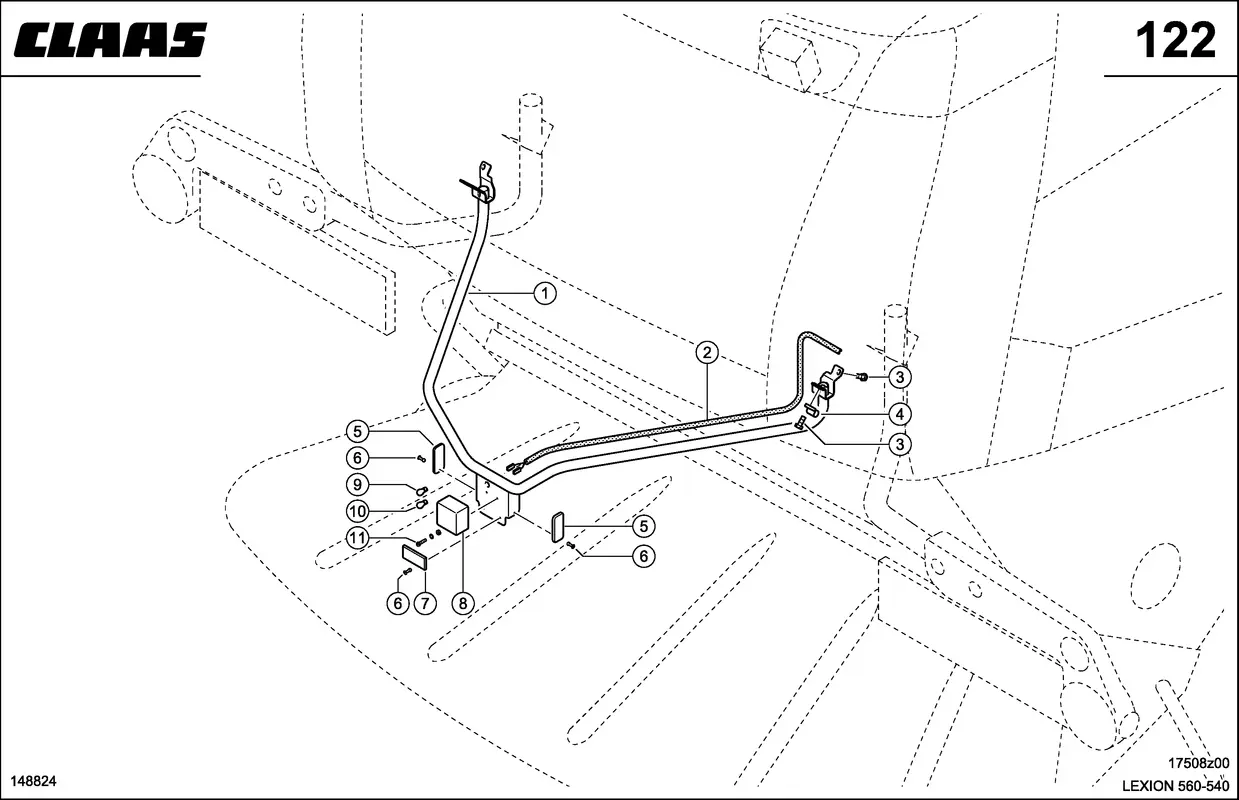

Габаритные огни. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Габаритные огни. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 187676657
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Трубка 0007859510 |
Ссылка на деталь | 0007859510 |
Номер на схеме | 2 |
Название детали | Провод 0000160630 |
Ссылка на деталь | 0000160630 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 4 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 5 |
Название детали | Отражатель 0002163430 |
Ссылка на деталь | 0002163430 |
Номер на схеме | 6 |
Название детали | Заклепка Глухая 0002114270 |
Ссылка на деталь | 0002114270 |
Номер на схеме | 7 |
Название детали | Отражатель Красн. 0005915740 |
Ссылка на деталь | 0005915740 |
Номер на схеме | 8 |
Название детали | Фонарь Тормозной 0000125270 |
Ссылка на деталь | 0000125270 |
Номер на схеме | 9 |
Название детали | Лампа Накаливания 0001779060 |
Ссылка на деталь | 0001779060 |
Номер на схеме | 10 |
Название детали | Лампа Накаливания 0002335460 |
Ссылка на деталь | 0002335460 |
Номер на схеме | 11 |
Название детали | Винт С Цил.Гол. 0002369940 |
Ссылка на деталь | 0002369940 |
Номер на схеме | 11 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002372150 |
Ссылка на деталь | 0002372150 |
