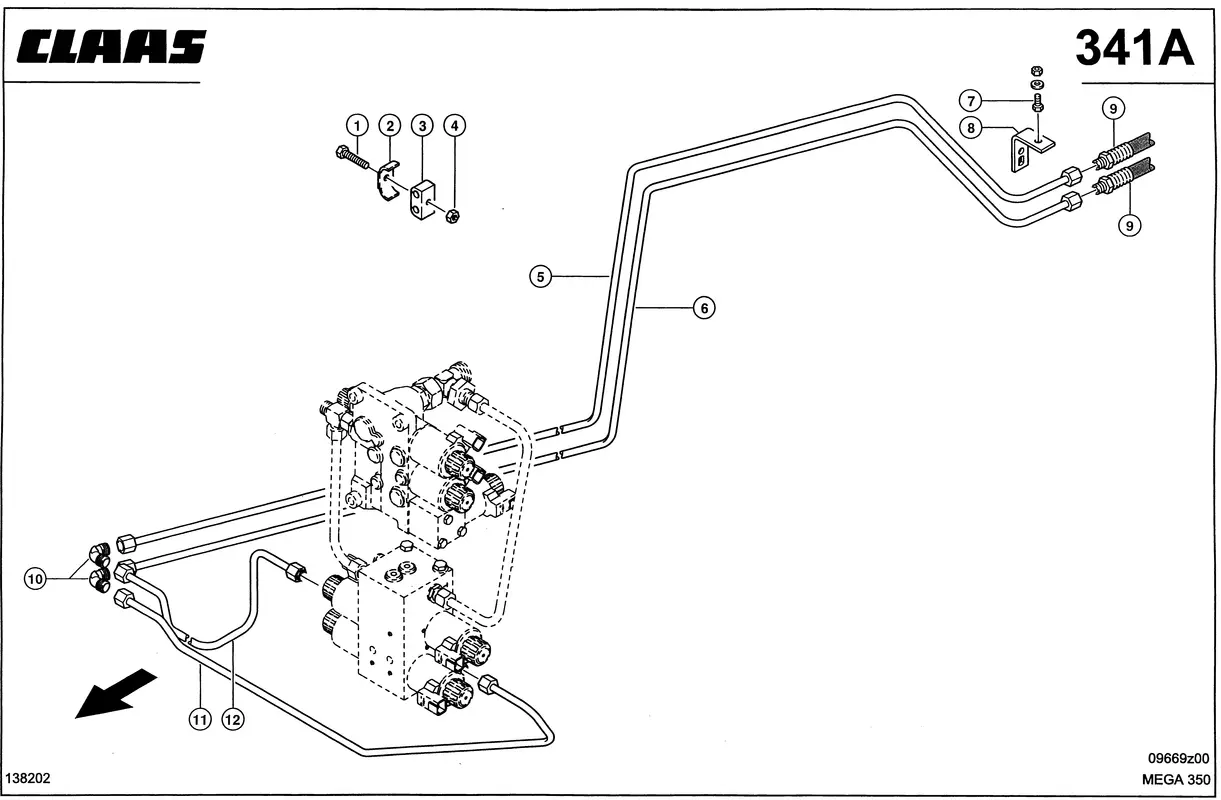

Гидр. Поворот выгрузной трубы зернового бункера. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Гидр. Поворот выгрузной трубы зернового бункера. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 2 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Трубопровод 0005444721 |
| Ссылка на деталь | 0005444721 |
| Номер на схеме | 6 |
| Название детали | Трубопровод 0005444701 |
| Ссылка на деталь | 0005444701 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 8 |
| Название детали | Уголок Опорный 0006562971 |
| Ссылка на деталь | 0006562971 |
| Номер на схеме | 9 |
| Название детали | Шланг Соединит. 0007386880 |
| Ссылка на деталь | 0007386880 |
| Номер на схеме | 10 |
| Название детали | Штуцер Угловой 0002153390 |
| Ссылка на деталь | 0002153390 |
| Номер на схеме | 11 |
| Название детали | Трубопровод 0007478260 |
| Ссылка на деталь | 0007478260 |
| Номер на схеме | 12 |
| Название детали | Трубопровод 0007478240 |
| Ссылка на деталь | 0007478240 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидр. Поворот выгрузной трубы зернового бункера, Гидравлика, Гидравлические Линии |
