Гидр. Поворот выгрузной трубы зернового бункера. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Гидр. Поворот выгрузной трубы зернового бункера. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999. Схема 1
Артикул: 173778071 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

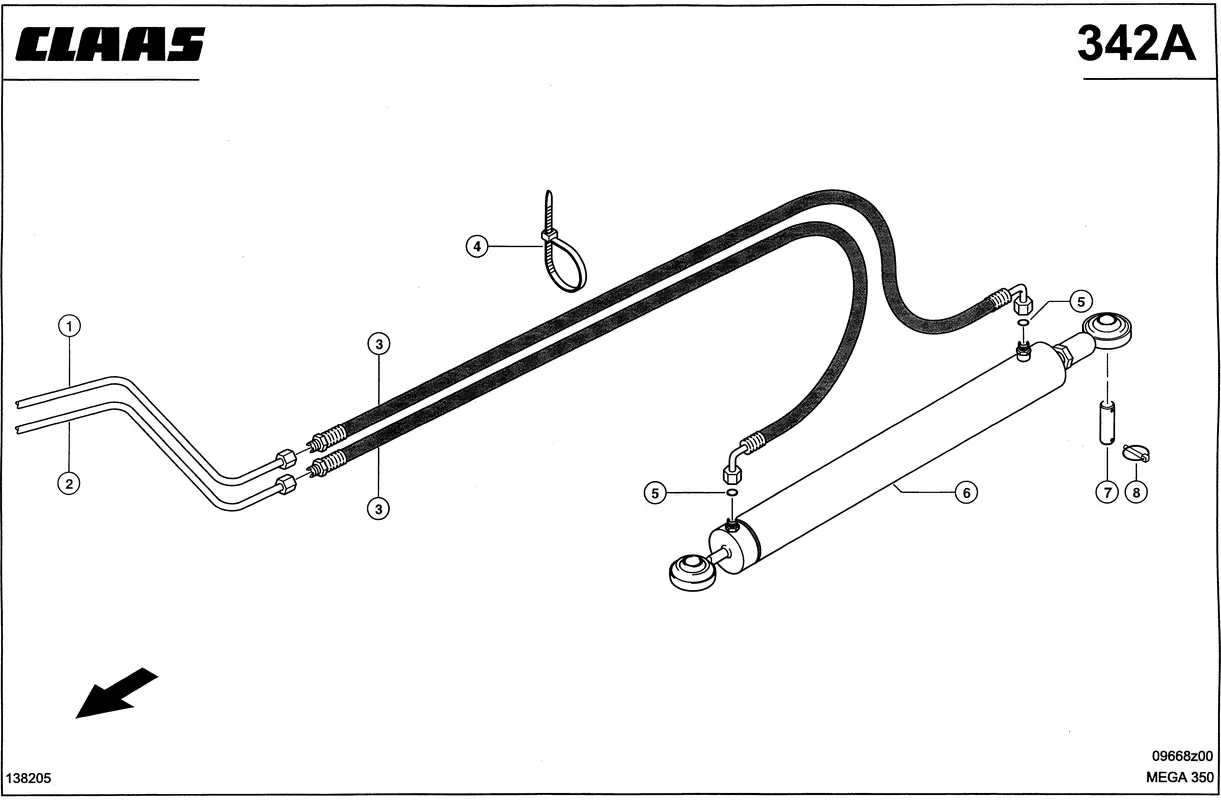

Номер на схеме | 1 |
Название детали | Трубопровод 0005444721 |
Ссылка на деталь | 0005444721 |
Номер на схеме | 2 |
Название детали | Трубопровод 0005444701 |
Ссылка на деталь | 0005444701 |
Номер на схеме | 3 |
Название детали | Шланг Соединит. 0007386880 |
Ссылка на деталь | 0007386880 |
Номер на схеме | 4 |
Название детали | Стяжка Кабельная 0006977980 |
Ссылка на деталь | 0006977980 |
Номер на схеме | 5 |
Название детали | Кольцо Уплотнит. 0002114890 |
Ссылка на деталь | 0002114890 |
Номер на схеме | 6 |
Название детали | Гидроцилиндр В Сборе 0000407190 |
Ссылка на деталь | 0000407190 |
Номер на схеме | 7 |
Название детали | Палец 0005416351 |
Ссылка на деталь | 0005416351 |
Номер на схеме | 8 |
Название детали | Шплинт 0002370330 |
Ссылка на деталь | 0002370330 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Гидр. Поворот выгрузной трубы зернового бункера, Гидравлика, Гидравлические Линии |
