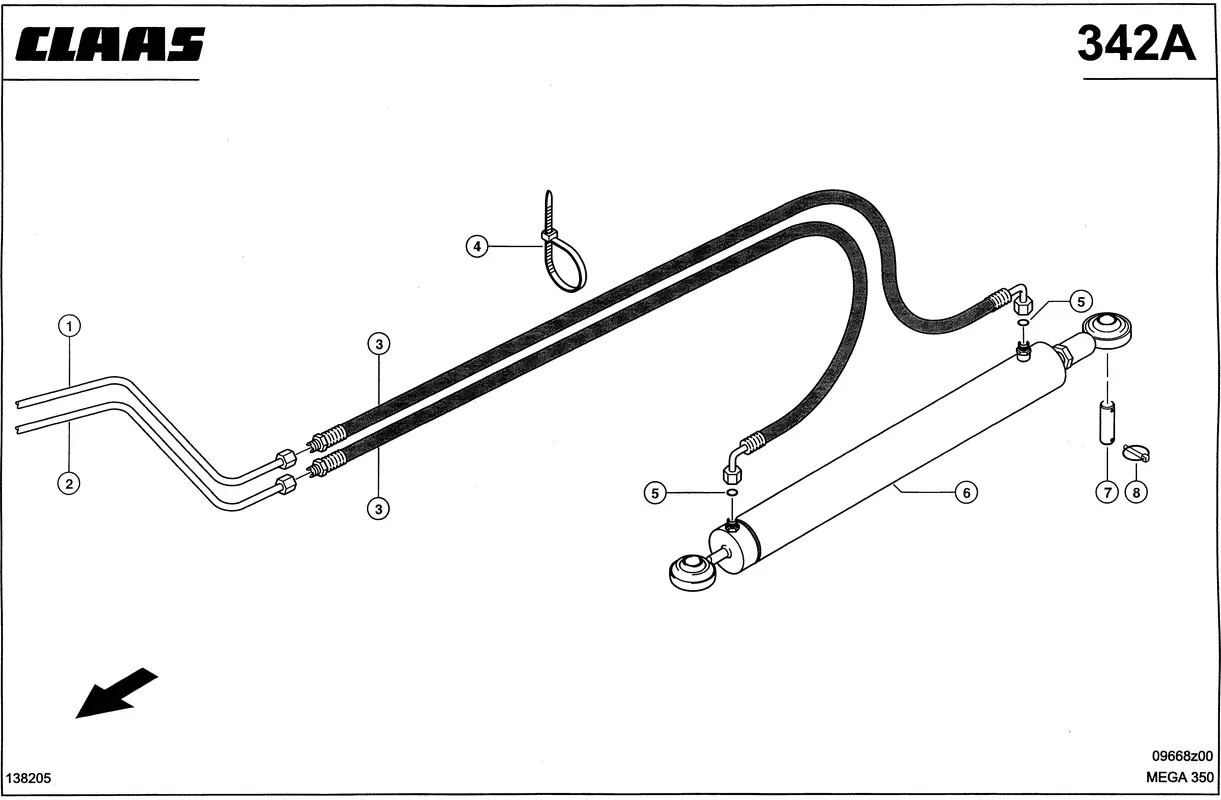

Гидр. Поворот выгрузной трубы зернового бункера. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Гидр. Поворот выгрузной трубы зернового бункера. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод 0005444721 |
| Ссылка на деталь | 0005444721 |
| Номер на схеме | 2 |
| Название детали | Трубопровод 0005444701 |
| Ссылка на деталь | 0005444701 |
| Номер на схеме | 3 |
| Название детали | Шланг Соединит. 0007386880 |
| Ссылка на деталь | 0007386880 |
| Номер на схеме | 4 |
| Название детали | Стяжка Кабельная 0006977980 |
| Ссылка на деталь | 0006977980 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 6 |
| Название детали | Гидроцилиндр В Сборе 0000407190 |
| Ссылка на деталь | 0000407190 |
| Номер на схеме | 7 |
| Название детали | Палец 0005416351 |
| Ссылка на деталь | 0005416351 |
| Номер на схеме | 8 |
| Название детали | Шплинт 0002370330 |
| Ссылка на деталь | 0002370330 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидр. Поворот выгрузной трубы зернового бункера, Гидравлика, Гидравлические Линии |
