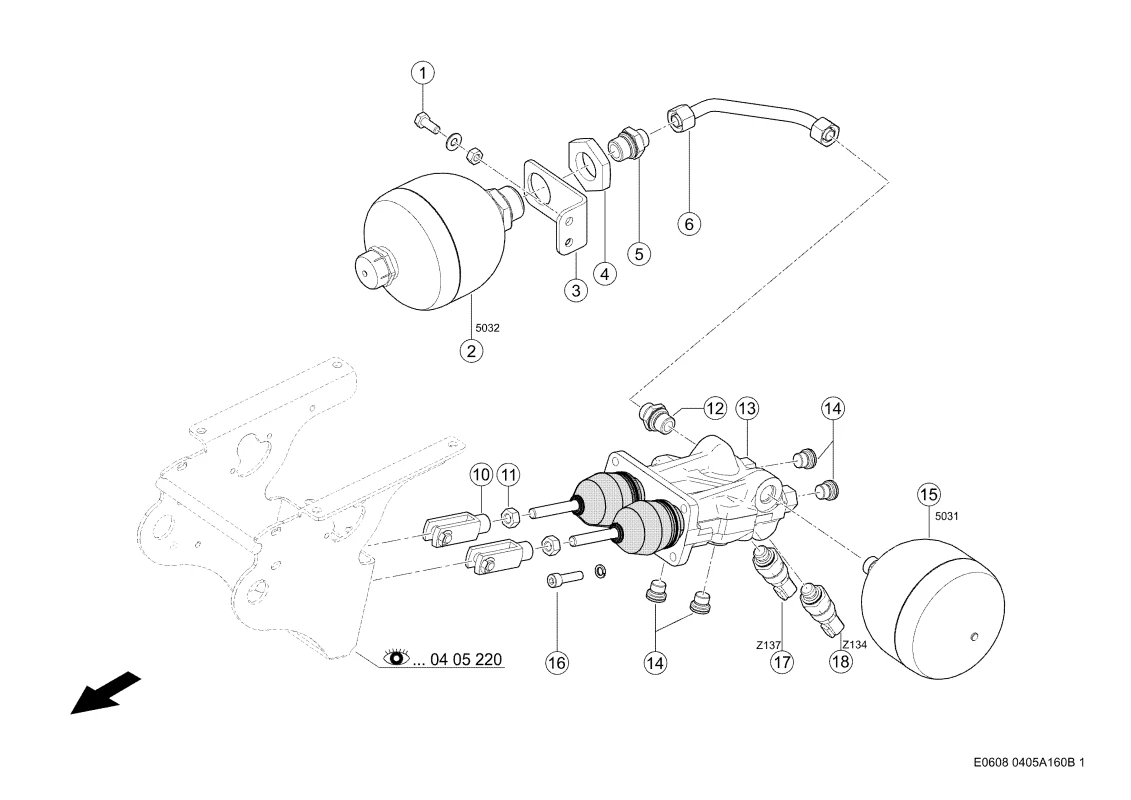

Гидр. Управление / главный тормозной цилиндр тормозной. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Гидр. Управление / главный тормозной цилиндр / тормозной. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Гидроаккумулятор 0000716201 |
| Ссылка на деталь | 0000716201 |
| Номер на схеме | 3 |
| Название детали | Держатель 0023149460 |
| Ссылка на деталь | 0023149460 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002170470 |
| Ссылка на деталь | 0002170470 |
| Номер на схеме | 5 |
| Название детали | Прямой Вкручиваемый Штуцер 0002165710 |
| Ссылка на деталь | 0002165710 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 6 |
| Название детали | Труба 0023149081 |
| Ссылка на деталь | 0023149081 |
| Номер на схеме | 10 |
| Название детали | Сцепное Устройство 0015041880 |
| Ссылка на деталь | 0015041880 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 12 |
| Название детали | Штуцер Резьбовой 0002161700 |
| Ссылка на деталь | 0002161700 |
| Номер на схеме | 12 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 13 |
| Название детали | Кран Тормозной 0023149620 |
| Ссылка на деталь | 0023149620 |
| Номер на схеме | 14 |
| Название детали | Пробка Резьбов. 0002130990 |
| Ссылка на деталь | 0002130990 |
| Номер на схеме | 15 |
| Название детали | Гидроаккумулятор 0000688502 |
| Ссылка на деталь | 0000688502 |
| Номер на схеме | 16 |
| Название детали | Винт С Цил.гол. 0002422271 |
| Ссылка на деталь | 0002422271 |
| Номер на схеме | 16 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 17 |
| Название детали | Выключатель 0001098020 |
| Ссылка на деталь | 0001098020 |
| Номер на схеме | 18 |
| Название детали | Выключатель 0001098020 |
| Ссылка на деталь | 0001098020 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидр. Управление / главный тормозной цилиндр / тормозной, Рабочий тормоз, Тормоз |
