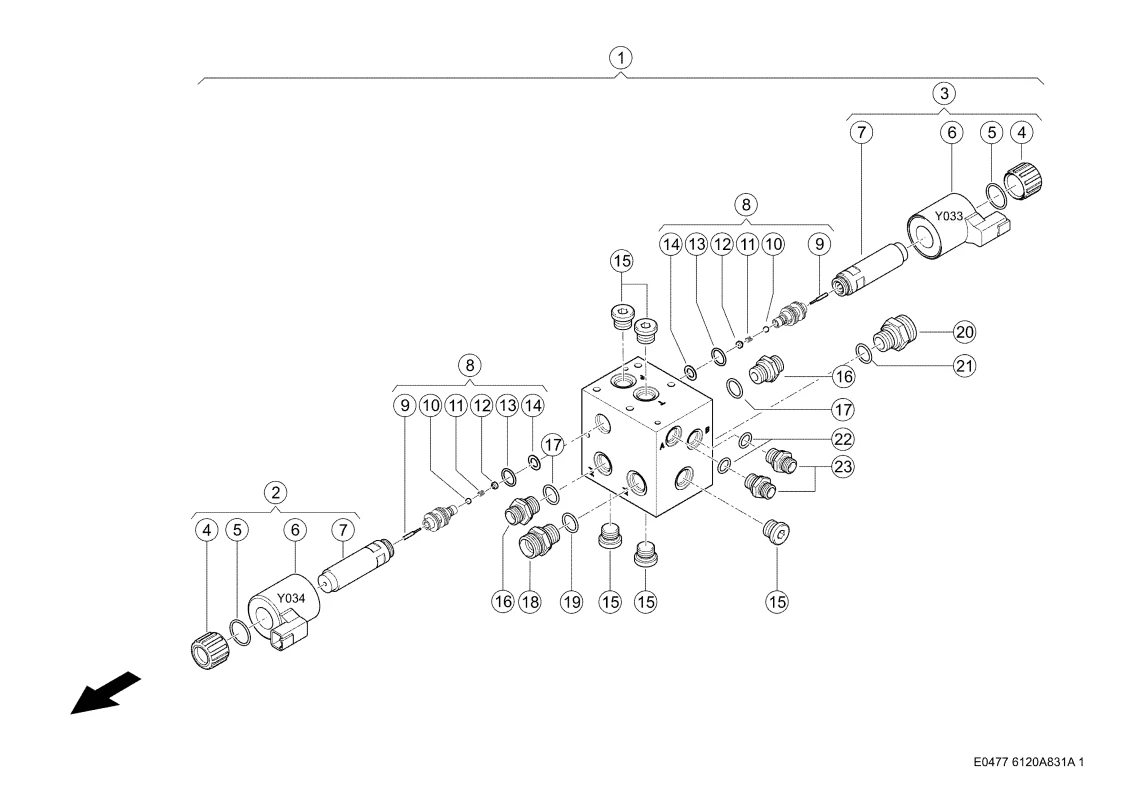

Гидравл. Клапан поворота выгрузной трубы зернового бунке. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Гидравл. Клапан поворота выгрузной трубы зернового бунке. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 123677675 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Клапан 0017993670 |
Ссылка на деталь | 0017993670 |
Номер на схеме | 2 |
Название детали | Соленоид 0000404430 |
Ссылка на деталь | 0000404430 |
Номер на схеме | 3 |
Название детали | Соленоид 0000404430 |
Ссылка на деталь | 0000404430 |
Номер на схеме | 4 |
Название детали | Гайка Накидная 0000393940 |
Ссылка на деталь | 0000393940 |
Номер на схеме | 5 |
Название детали | Кольцо Уплотнит. 0002115070 |
Ссылка на деталь | 0002115070 |
Номер на схеме | 6 |
Название детали | Реле 0000393991 |
Ссылка на деталь | 0000393991 |
Номер на схеме | 7 |
Название детали | Труба С Резьбой 0000404920 |
Ссылка на деталь | 0000404920 |
Номер на схеме | 8 |
Название детали | Вставка Клапана 0000395630 |
Ссылка на деталь | 0000395630 |
Номер на схеме | 9 |
Название детали | Ползун 0000394040 |
Ссылка на деталь | 0000394040 |
Номер на схеме | 10 |
Название детали | Шарик Стальной 0002428130 |
Ссылка на деталь | 0002428130 |
Номер на схеме | 11 |
Название детали | Пружина Сжатия 0006314791 |
Ссылка на деталь | 0006314791 |
Номер на схеме | 12 |
Название детали | Упор 0000825710 |
Ссылка на деталь | 0000825710 |
Номер на схеме | 13 |
Название детали | Кольцо Уплотнит. 0002119200 |
Ссылка на деталь | 0002119200 |
Номер на схеме | 14 |
Название детали | Кольцо Упл.плоск. 0000840760 |
Ссылка на деталь | 0000840760 |
Номер на схеме | 15 |
Название детали | Пробка Резьбов. 0002131001 |
Ссылка на деталь | 0002131001 |
Номер на схеме | 16 |
Название детали | Штуцер Резьбовой 0002187230 |
Ссылка на деталь | 0002187230 |
Номер на схеме | 17 |
Название детали | Кольцо Уплотнит. 0002131030 |
Ссылка на деталь | 0002131030 |
Номер на схеме | 18 |
Название детали | Штуцер Резьбовой 0002159190 |
Ссылка на деталь | 0002159190 |
Номер на схеме | 19 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 20 |
Название детали | Штуцер Резьбовой 0002166730 |
Ссылка на деталь | 0002166730 |
Номер на схеме | 21 |
Название детали | Кольцо Уплотнит. 0002158390 |
Ссылка на деталь | 0002158390 |
Номер на схеме | 22 |
Название детали | Кольцо Уплотнит. 0002158380 |
Ссылка на деталь | 0002158380 |
Номер на схеме | 23 |
Название детали | Штуцер Резьбовой 0002131960 |
Ссылка на деталь | 0002131960 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Гидравл. Клапан поворота выгрузной трубы зернового бунке, Загрузка / Погрузка Зерна, Опорожнение Зернового Бункера |
