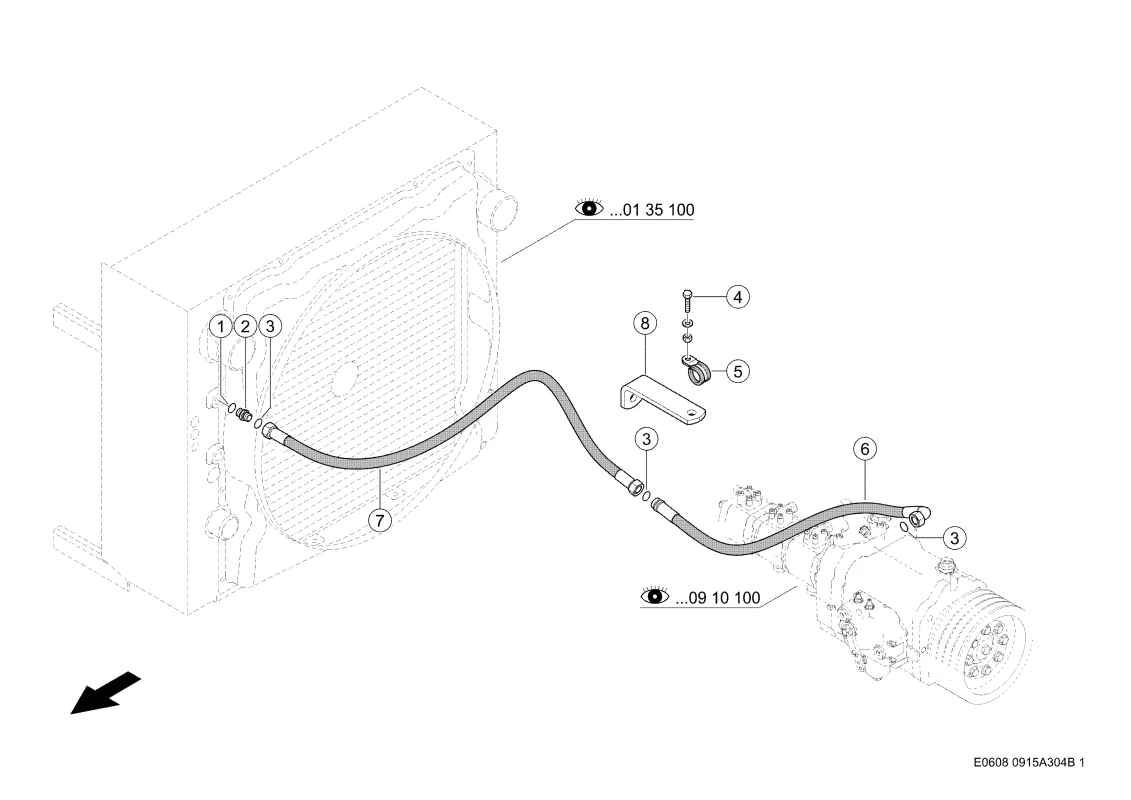

Гидравлическая линия масляного радиатора. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Гидравлическая линия масляного радиатора. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнит. 0002159220 |
| Ссылка на деталь | 0002159220 |
| Номер на схеме | 2 |
| Название детали | Прямой Вкручиваемый Штуцер 0002180630 |
| Ссылка на деталь | 0002180630 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002114900 |
| Ссылка на деталь | 0002114900 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Крепежный Хомут 0002150830 |
| Ссылка на деталь | 0002150830 |
| Номер на схеме | 6 |
| Название детали | Шланг 0023124760 |
| Ссылка на деталь | 0023124760 |
| Номер на схеме | 7 |
| Название детали | Шланг 0005851540 |
| Ссылка на деталь | 0005851540 |
| Номер на схеме | 8 |
| Название детали | Держатель 0000626850 |
| Ссылка на деталь | 0000626850 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлическая линия масляного радиатора, Гидравлические Линии |
