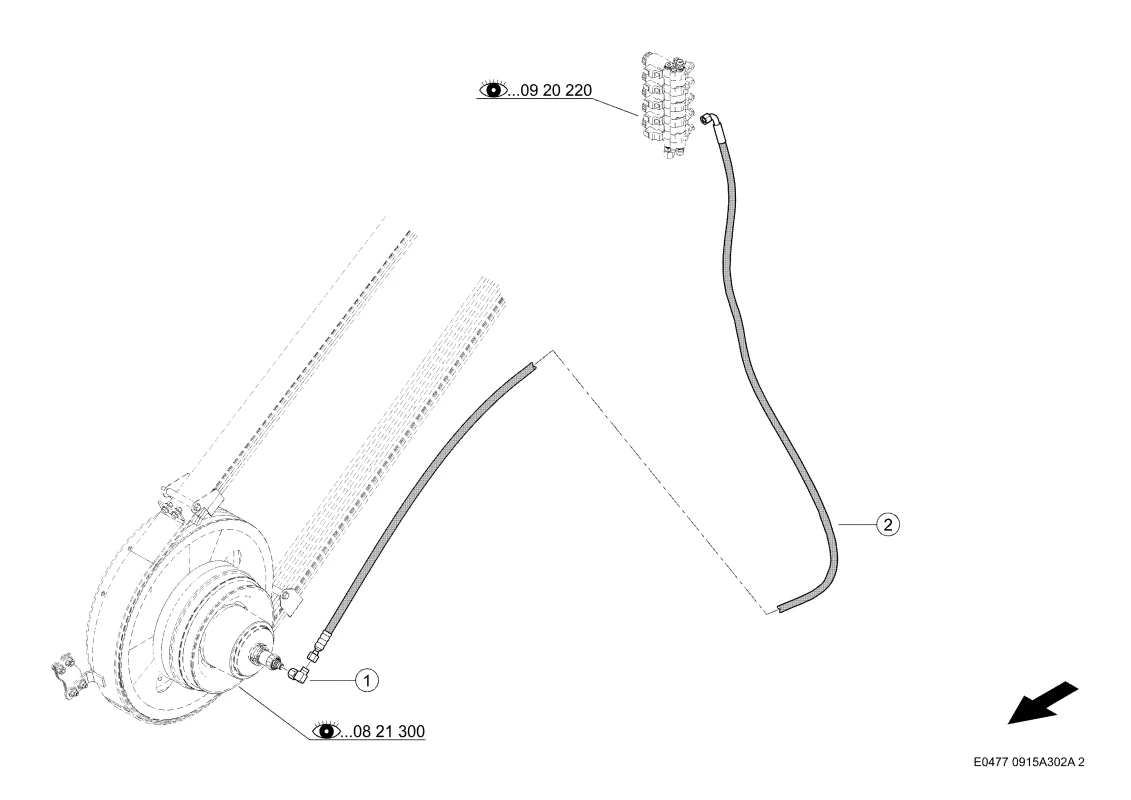

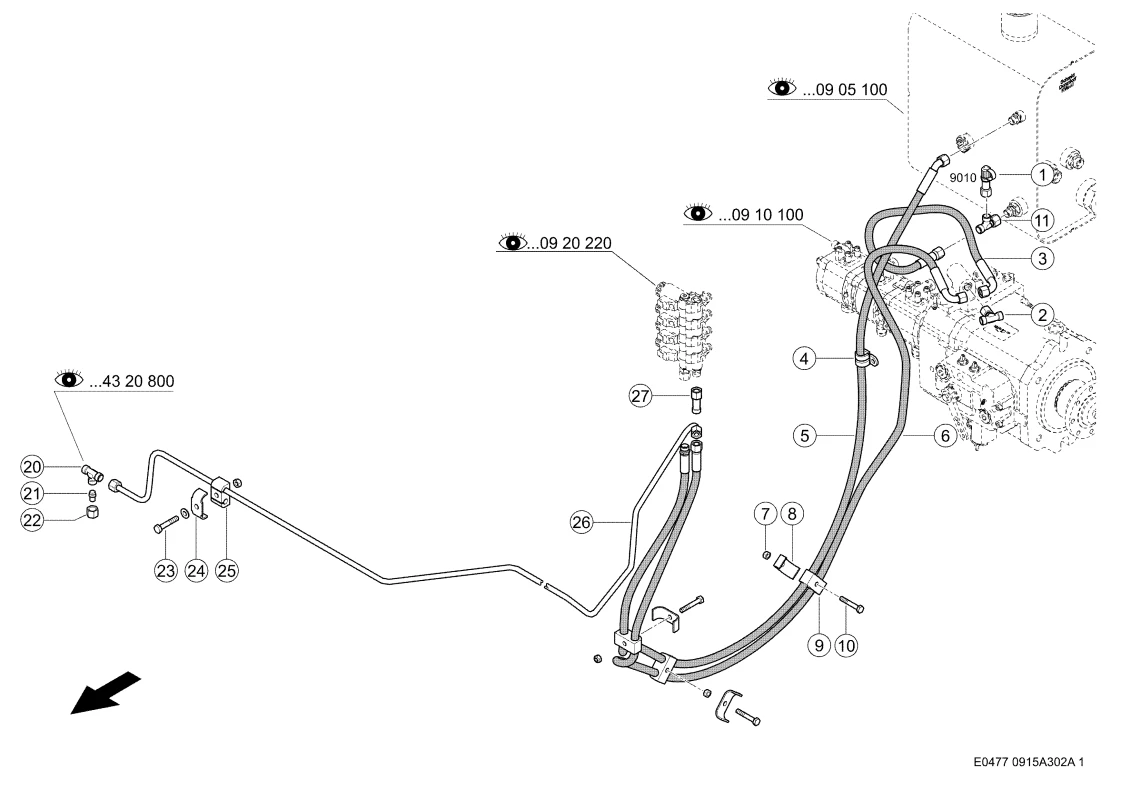

Гидравлическая линия низкого давления. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Гидравлическая линия низкого давления. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Описание
| Номер на схеме | 1 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 1 |
| Название детали | Измерительный Штуцер 0006836561 |
| Ссылка на деталь | 0006836561 |
| Номер на схеме | 1 |
| Название детали | Штуцер Угловой 0002162250 |
| Ссылка на деталь | 0002162250 |
| Номер на схеме | 1 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 2 |
| Название детали | Тройник 0002390390 |
| Ссылка на деталь | 0002390390 |
| Номер на схеме | 2 |
| Название детали | Шланг 0007387131 |
| Ссылка на деталь | 0007387131 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 2 |
| Название детали | Шланг 0007387131 |
| Ссылка на деталь | 0007387131 |
| Номер на схеме | 2 |
| Название детали | Шланг 0023123370 |
| Ссылка на деталь | 0023123370 |
| Номер на схеме | 3 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 3 |
| Название детали | Винт С Цил.гол. 0002166800 |
| Ссылка на деталь | 0002166800 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 3 |
| Название детали | Штуцер 0002390820 |
| Ссылка на деталь | 0002390820 |
| Номер на схеме | 4 |
| Название детали | Шланг 0013292520 |
| Ссылка на деталь | 0013292520 |
| Номер на схеме | 4 |
| Название детали | Фиксатор 0002172920 |
| Ссылка на деталь | 0002172920 |
| Номер на схеме | 4 |
| Название детали | Шайба 0002342910 |
| Ссылка на деталь | 0002342910 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 5 |
| Название детали | Тонкая Шестигранная Гайка 0002390830 |
| Ссылка на деталь | 0002390830 |
| Номер на схеме | 5 |
| Название детали | Шланг Соединит. 0006890480 |
| Ссылка на деталь | 0006890480 |
| Номер на схеме | 6 |
| Название детали | Шланг Соединит. 0013032580 |
| Ссылка на деталь | 0013032580 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 7 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 8 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 9 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 11 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 20 |
| Название детали | Тройник 0002387950 |
| Ссылка на деталь | 0002387950 |
| Номер на схеме | 21 |
| Название детали | Пробка 0002150881 |
| Ссылка на деталь | 0002150881 |
| Номер на схеме | 22 |
| Название детали | Гайка Накидная 0002154820 |
| Ссылка на деталь | 0002154820 |
| Номер на схеме | 23 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002374440 |
| Ссылка на деталь | 0002374440 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 24 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 25 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 26 |
| Название детали | Труба 0023122242 |
| Ссылка на деталь | 0023122242 |
| Номер на схеме | 27 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлическая линия низкого давления, Гидравлические Линии |
