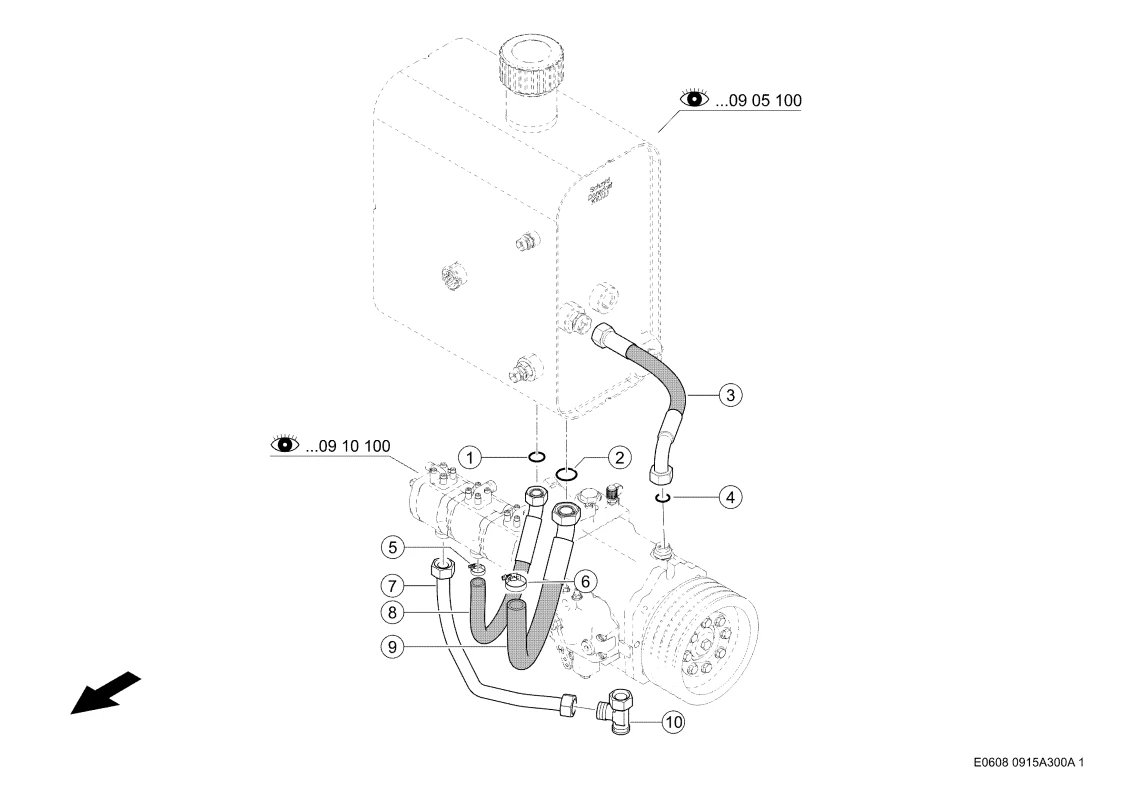

Гидравлическая линия. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Гидравлическая линия. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 152278319
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кольцо Уплотнит. 0002114900 |
Ссылка на деталь | 0002114900 |
Номер на схеме | 2 |
Название детали | Кольцо Уплотнит. 0002114910 |
Ссылка на деталь | 0002114910 |
Номер на схеме | 3 |
Название детали | Шланг 0023123390 |
Ссылка на деталь | 0023123390 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотнит. 0001800980 |
Ссылка на деталь | 0001800980 |
Номер на схеме | 5 |
Название детали | Зажим Шланговый 0002382673 |
Ссылка на деталь | 0002382673 |
Номер на схеме | 6 |
Название детали | Зажим Шланговый 0004085583 |
Ссылка на деталь | 0004085583 |
Номер на схеме | 7 |
Название детали | Труба 0007475580 |
Ссылка на деталь | 0007475580 |
Номер на схеме | 8 |
Название детали | Шланг 0023123310 |
Ссылка на деталь | 0023123310 |
Номер на схеме | 9 |
Название детали | Шланг 0023123300 |
Ссылка на деталь | 0023123300 |
Номер на схеме | 10 |
Название детали | Тройник 0002498700 |
Ссылка на деталь | 0002498700 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
