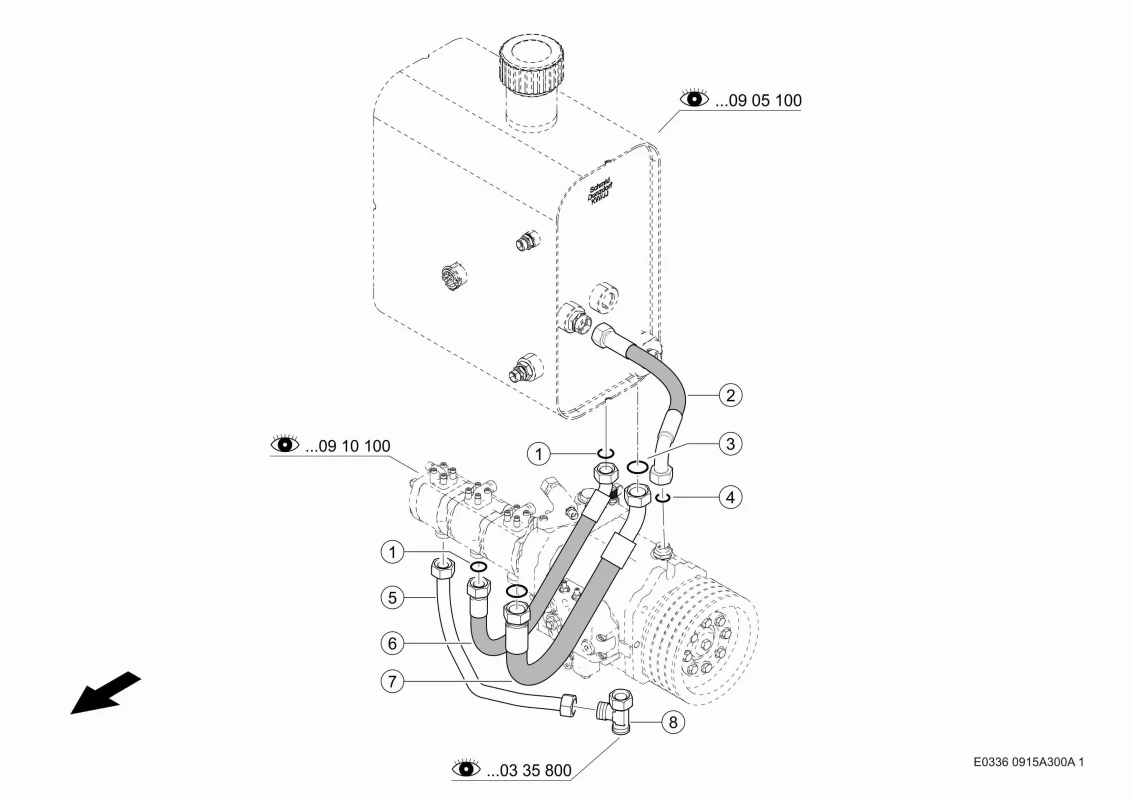

Гидравлическая линия. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Гидравлическая линия. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Артикул: 162878304
Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Кольцо Уплотнит. 0002114900 |
Ссылка на деталь | 0002114900 |
Номер на схеме | 2 |
Название детали | Шланг 0023123390 |
Ссылка на деталь | 0023123390 |
Номер на схеме | 3 |
Название детали | Кольцо Уплотнит. 0002114910 |
Ссылка на деталь | 0002114910 |
Номер на схеме | 4 |
Название детали | Кольцо Уплотнит. 0001800980 |
Ссылка на деталь | 0001800980 |
Номер на схеме | 5 |
Название детали | Труба 0007475580 |
Ссылка на деталь | 0007475580 |
Номер на схеме | 6 |
Название детали | Шланг 0023123310 |
Ссылка на деталь | 0023123310 |
Номер на схеме | 7 |
Название детали | Шланг 0023123300 |
Ссылка на деталь | 0023123300 |
Номер на схеме | 8 |
Название детали | Тройник 0002498700 |
Ссылка на деталь | 0002498700 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Tucano-570, Tucano-580 |
Узел | Гидравлика, Гидравлическая линия, Гидравлические Линии |
