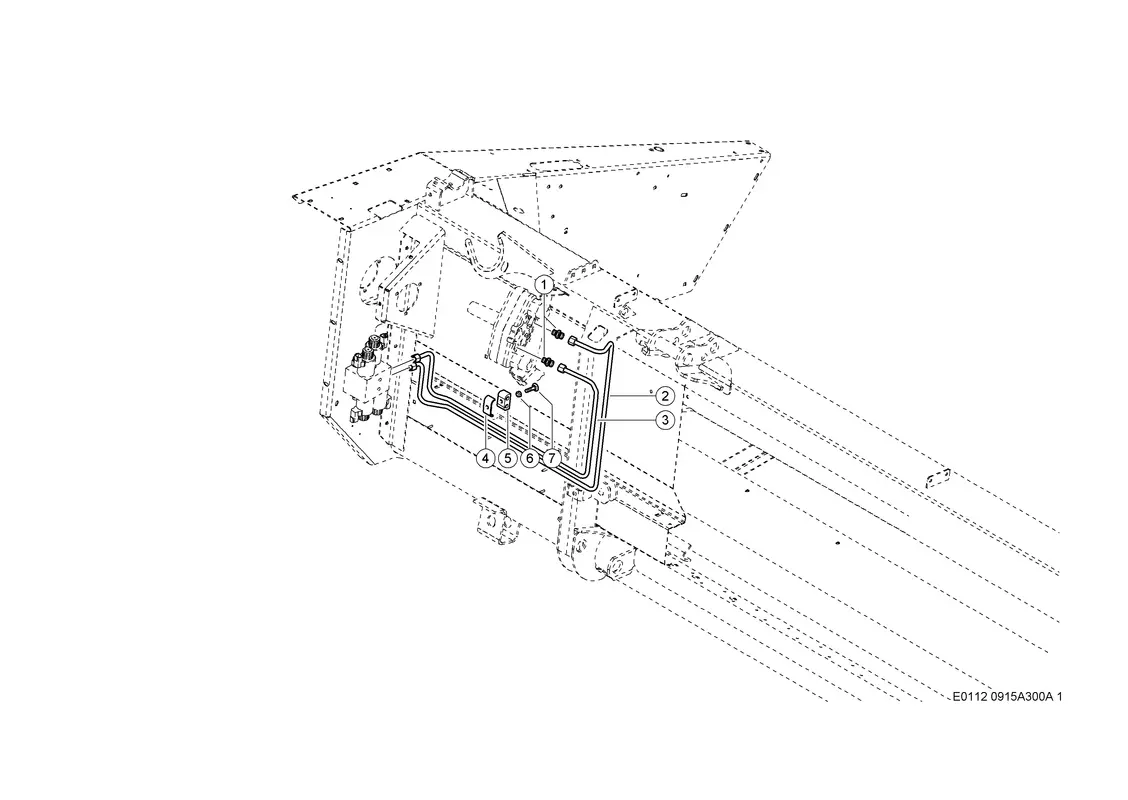

Гидравлическая линия. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Гидравлическая линия. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Штуцер Резьбовой 0002387110 |
| Ссылка на деталь | 0002387110 |
| Номер на схеме | 2 |
| Название детали | Трубопровод 0005446140 |
| Ссылка на деталь | 0005446140 |
| Номер на схеме | 2 |
| Название детали | Трубопровод 0005446100 |
| Ссылка на деталь | 0005446100 |
| Номер на схеме | 2 |
| Название детали | Трубопровод 0005446060 |
| Ссылка на деталь | 0005446060 |
| Номер на схеме | 3 |
| Название детали | Трубопровод 0005446160 |
| Ссылка на деталь | 0005446160 |
| Номер на схеме | 3 |
| Название детали | Трубопровод 0005446120 |
| Ссылка на деталь | 0005446120 |
| Номер на схеме | 3 |
| Название детали | Трубопровод 0005446080 |
| Ссылка на деталь | 0005446080 |
| Номер на схеме | 4 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 5 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Винт Полупотайной 0002334860 |
| Ссылка на деталь | 0002334860 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлическая линия, Гидравлические Линии, Жатки |
