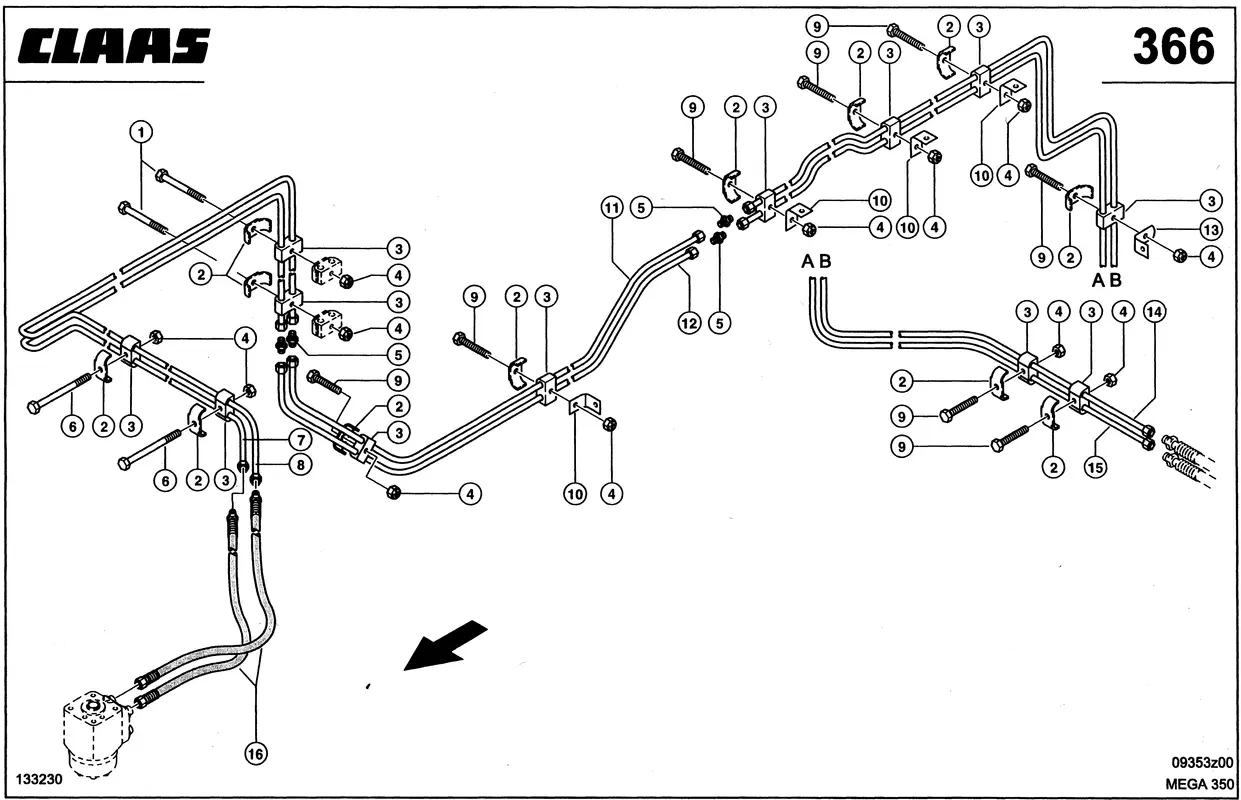

Гидравлические линии, блок рулевого управления-цилиндр рулев. линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Гидравлические линии, блок рулевого управления-цилиндр рулев. Гидравлические линии. Гидравлика. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 2 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 7 |
| Название детали | Трубопровод Смонт 0005445380 |
| Ссылка на деталь | 0005445380 |
| Номер на схеме | 8 |
| Название детали | Труба 0005445401 |
| Ссылка на деталь | 0005445401 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 10 |
| Название детали | Уголок 0007504381 |
| Ссылка на деталь | 0007504381 |
| Номер на схеме | 11 |
| Название детали | Трубопровод 0006978501 |
| Ссылка на деталь | 0006978501 |
| Номер на схеме | 12 |
| Название детали | Трубопровод 0006978481 |
| Ссылка на деталь | 0006978481 |
| Номер на схеме | 13 |
| Название детали | Уголок Опорный 0007138460 |
| Ссылка на деталь | 0007138460 |
| Номер на схеме | 14 |
| Название детали | Трубопровод 0006898841 |
| Ссылка на деталь | 0006898841 |
| Номер на схеме | 15 |
| Название детали | Трубопровод 0006898821 |
| Ссылка на деталь | 0006898821 |
| Номер на схеме | 16 |
| Название детали | Шланг Соединит. 0006979690 |
| Ссылка на деталь | 0006979690 |
| Номер на схеме | 16 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Гидравлика, Гидравлические Линии, Гидравлические линии, блок рулевого управления-цилиндр рулев |
