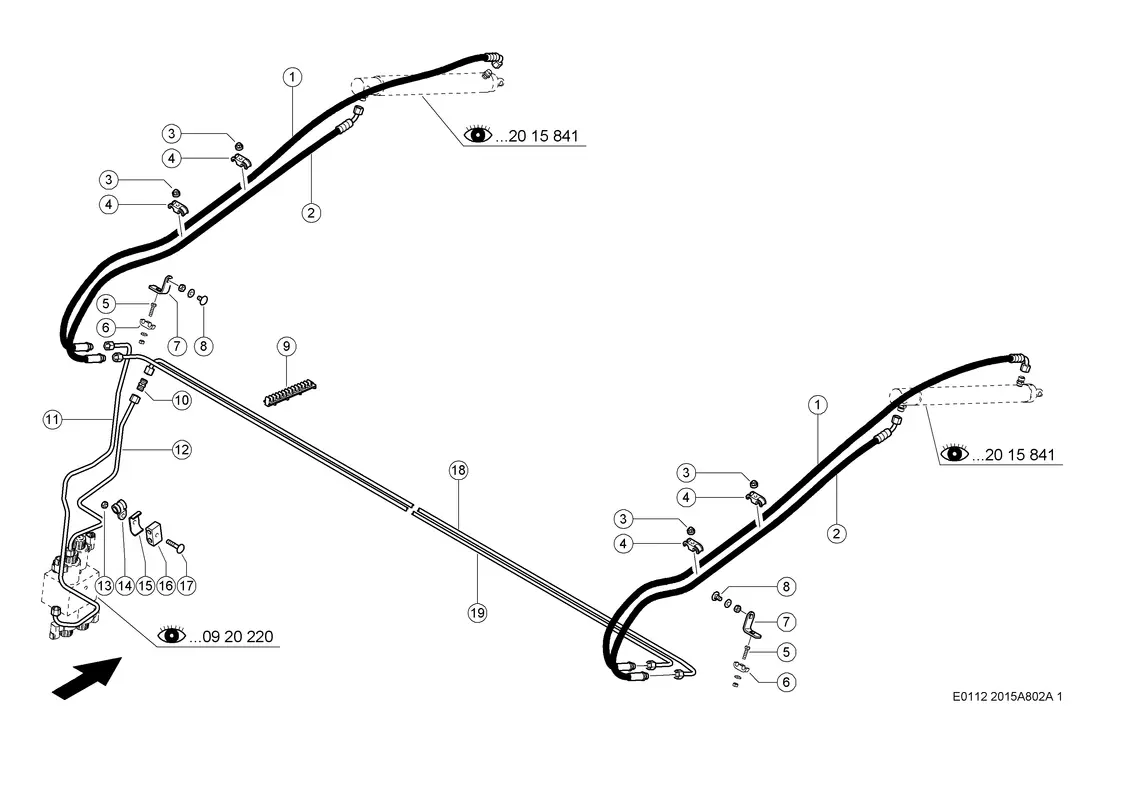

Гидравлические линии мотовила, горизонтальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Гидравлические линии мотовила, горизонтальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Шланг Соединит. 0007386880 |
| Ссылка на деталь | 0007386880 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007386870 |
| Ссылка на деталь | 0007386870 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002161310 |
| Ссылка на деталь | 0002161310 |
| Номер на схеме | 4 |
| Название детали | Хомут Сдвоенный 0007235010 |
| Ссылка на деталь | 0007235010 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 6 |
| Название детали | Хомут Сдвоенный 0007234980 |
| Ссылка на деталь | 0007234980 |
| Номер на схеме | 7 |
| Название детали | Пластина 0005192580 |
| Ссылка на деталь | 0005192580 |
| Номер на схеме | 8 |
| Название детали | Винт Полупотайной 0002364380 |
| Ссылка на деталь | 0002364380 |
| Номер на схеме | 8 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 9 |
| Название детали | Держатель Провод. 0006891650 |
| Ссылка на деталь | 0006891650 |
| Номер на схеме | 10 |
| Название детали | Штуцер 0002387180 |
| Ссылка на деталь | 0002387180 |
| Номер на схеме | 11 |
| Название детали | Трубопровод 0005446221 |
| Ссылка на деталь | 0005446221 |
| Номер на схеме | 12 |
| Название детали | Трубопровод 0005446241 |
| Ссылка на деталь | 0005446241 |
| Номер на схеме | 13 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 14 |
| Название детали | Крепежный Хомут 0002163410 |
| Ссылка на деталь | 0002163410 |
| Номер на схеме | 15 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 16 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 17 |
| Название детали | Винт Полупотайной 0002353580 |
| Ссылка на деталь | 0002353580 |
| Номер на схеме | 18 |
| Название детали | Трубопровод 0005446340 |
| Ссылка на деталь | 0005446340 |
| Номер на схеме | 18 |
| Название детали | Трубопровод 0005446300 |
| Ссылка на деталь | 0005446300 |
| Номер на схеме | 18 |
| Название детали | Трубопровод 0005446380 |
| Ссылка на деталь | 0005446380 |
| Номер на схеме | 19 |
| Название детали | Трубопровод 0005446280 |
| Ссылка на деталь | 0005446280 |
| Номер на схеме | 19 |
| Название детали | Трубопровод 0005446320 |
| Ссылка на деталь | 0005446320 |
| Номер на схеме | 19 |
| Название детали | Трубопровод 0005446360 |
| Ссылка на деталь | 0005446360 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлические линии мотовила, горизонтальн., Жатки, Мотовило, Прием Материала |
