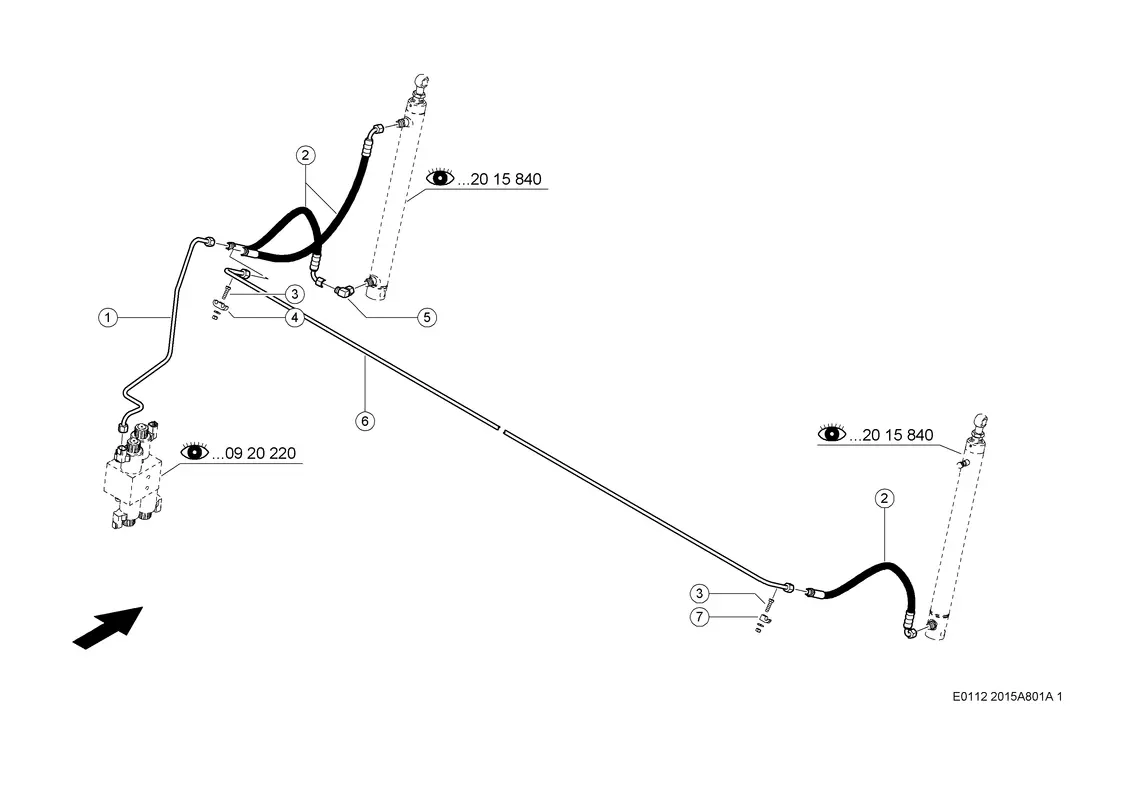

Гидравлические линии мотовила, вертикальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Гидравлические линии мотовила, вертикальн.. Запчасти для жатки c490-c370 lexion / tucano № машины 52700011 – 52799999
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод 0005446260 |
| Ссылка на деталь | 0005446260 |
| Номер на схеме | 2 |
| Название детали | Шланг Соединит. 0007386860 |
| Ссылка на деталь | 0007386860 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002380940 |
| Ссылка на деталь | 0002380940 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 5 |
| Название детали | Соединение М-Обр. 0002387880 |
| Ссылка на деталь | 0002387880 |
| Номер на схеме | 6 |
| Название детали | Трубопровод 0005446280 |
| Ссылка на деталь | 0005446280 |
| Номер на схеме | 6 |
| Название детали | Трубопровод 0005446360 |
| Ссылка на деталь | 0005446360 |
| Номер на схеме | 6 |
| Название детали | Трубопровод 0005446320 |
| Ссылка на деталь | 0005446320 |
| Номер на схеме | 7 |
| Название детали | Хомут Одинарный 0000707280 |
| Ссылка на деталь | 0000707280 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлические линии мотовила, вертикальн., Жатки, Мотовило, Прием Материала |
