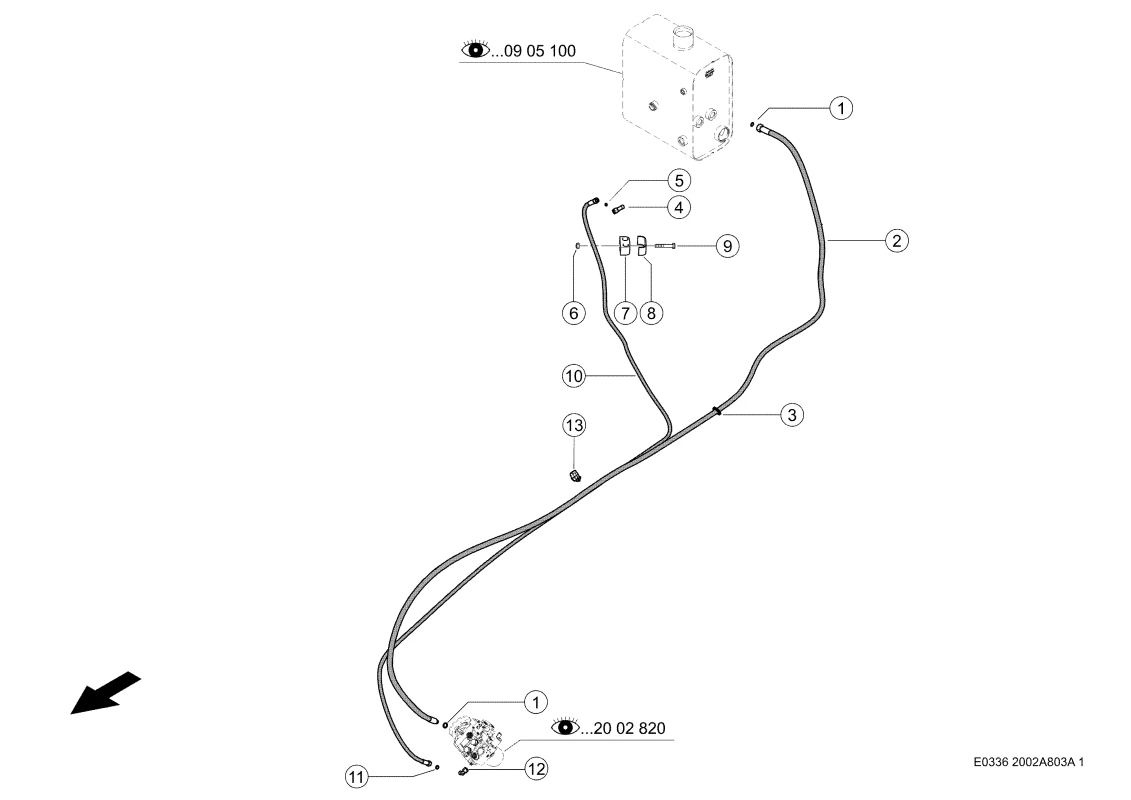

Гидравлические линии привода мотовила. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Гидравлические линии привода мотовила. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Уплотнит. 0002110912 |
| Ссылка на деталь | 0002110912 |
| Номер на схеме | 2 |
| Название детали | Шланг 0023123411 |
| Ссылка на деталь | 0023123411 |
| Номер на схеме | 3 |
| Название детали | Провод 0002168060 |
| Ссылка на деталь | 0002168060 |
| Номер на схеме | 4 |
| Название детали | Тройник 0002392800 |
| Ссылка на деталь | 0002392800 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002114890 |
| Ссылка на деталь | 0002114890 |
| Номер на схеме | 6 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 8 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002374440 |
| Ссылка на деталь | 0002374440 |
| Номер на схеме | 10 |
| Название детали | Шланг 0023123380 |
| Ссылка на деталь | 0023123380 |
| Номер на схеме | 11 |
| Название детали | Кольцо Уплотнит. 0002114360 |
| Ссылка на деталь | 0002114360 |
| Номер на схеме | 12 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 13 |
| Название детали | Держатель Провод. 0007732050 |
| Ссылка на деталь | 0007732050 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлические линии привода мотовила, Приводы, Прием Материала, Приставка |
