Гидравлические линии реверсирования. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Гидравлические линии реверсирования. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Описание

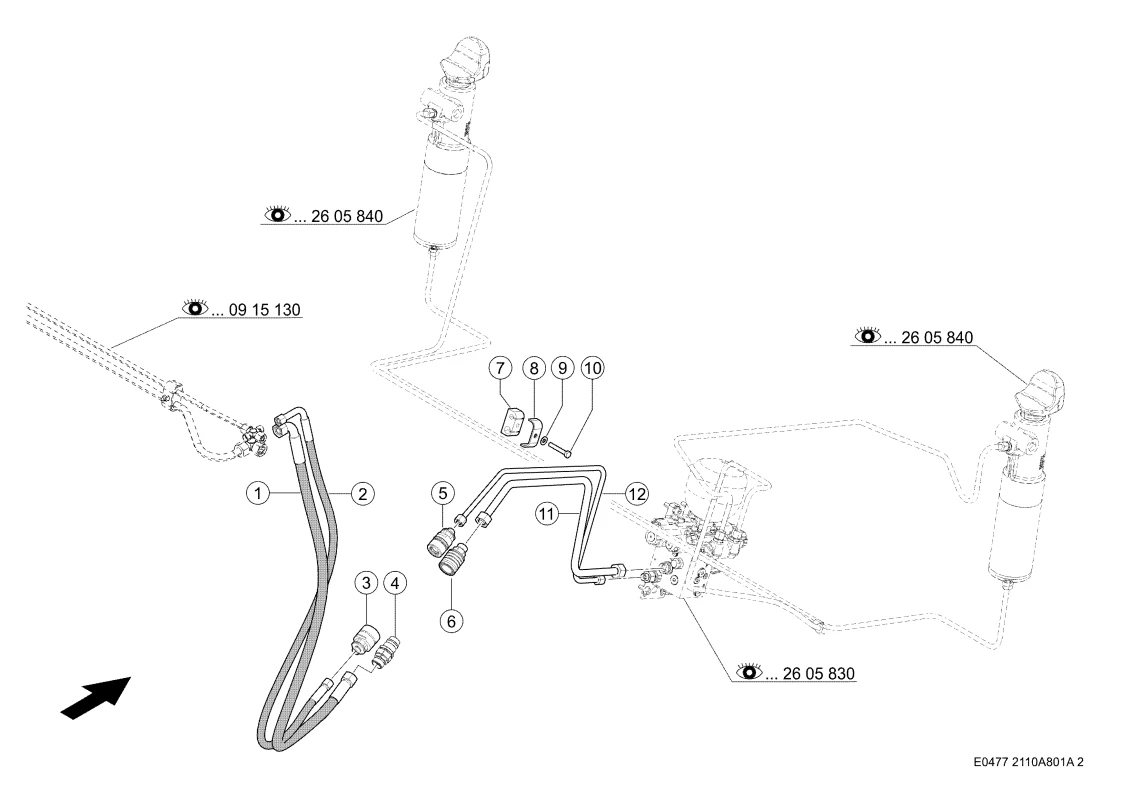

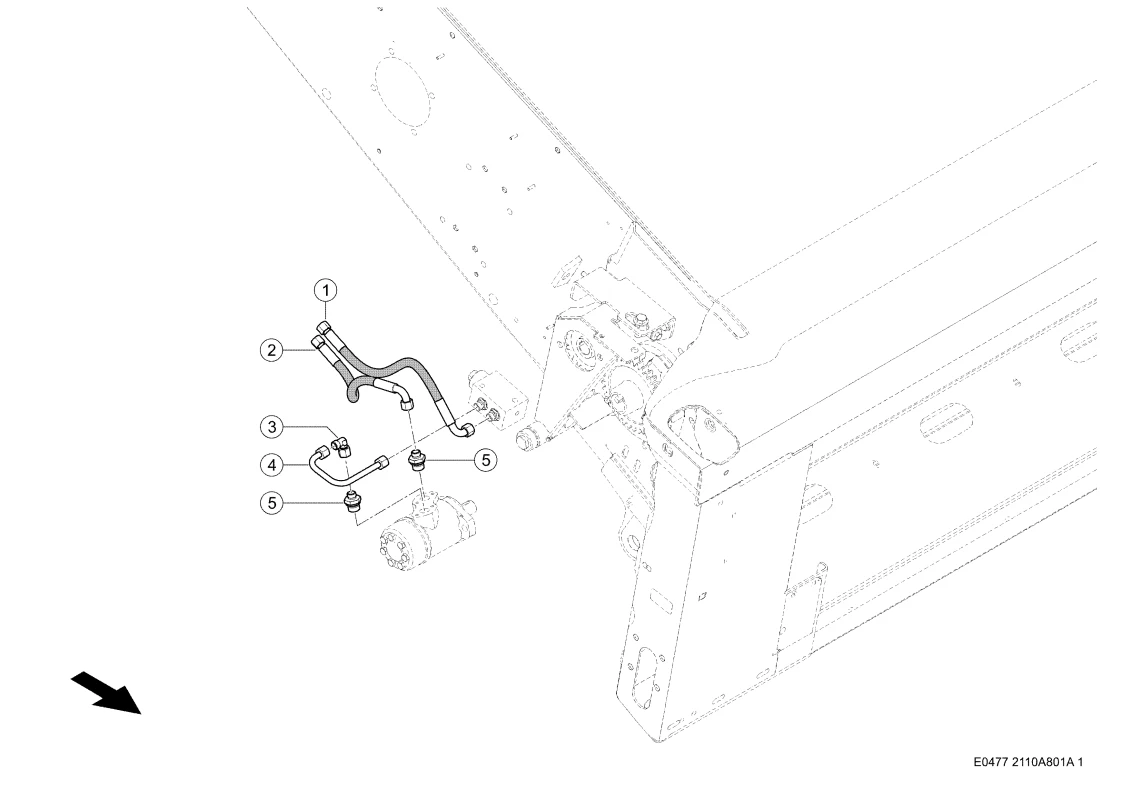

| Номер на схеме | 1 |
| Название детали | Шланг 0006890320 |
| Ссылка на деталь | 0006890320 |
| Номер на схеме | 1 |
| Название детали | Шланг 0009229301 |
| Ссылка на деталь | 0009229301 |
| Номер на схеме | 2 |
| Название детали | Шланг 0006890310 |
| Ссылка на деталь | 0006890310 |
| Номер на схеме | 2 |
| Название детали | Шланг 0007387050 |
| Ссылка на деталь | 0007387050 |
| Номер на схеме | 3 |
| Название детали | Пробка Резьбовая 0007387840 |
| Ссылка на деталь | 0007387840 |
| Номер на схеме | 3 |
| Название детали | Соединение М-Обр. 0002386930 |
| Ссылка на деталь | 0002386930 |
| Номер на схеме | 4 |
| Название детали | Штепсель Соедин. 0005799080 |
| Ссылка на деталь | 0005799080 |
| Номер на схеме | 4 |
| Название детали | Труба 0007382462 |
| Ссылка на деталь | 0007382462 |
| Номер на схеме | 4 |
| Название детали | Кольцо Профильное 0002154810 |
| Ссылка на деталь | 0002154810 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0002160100 |
| Ссылка на деталь | 0002160100 |
| Номер на схеме | 5 |
| Название детали | Муфта Резьбовая 0007387830 |
| Ссылка на деталь | 0007387830 |
| Номер на схеме | 6 |
| Название детали | Втулка Соединит. 0007387820 |
| Ссылка на деталь | 0007387820 |
| Номер на схеме | 7 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 8 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 11 |
| Название детали | Труба 0023123223 |
| Ссылка на деталь | 0023123223 |
| Номер на схеме | 12 |
| Название детали | Труба 0023123203 |
| Ссылка на деталь | 0023123203 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлические линии реверсирования, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
