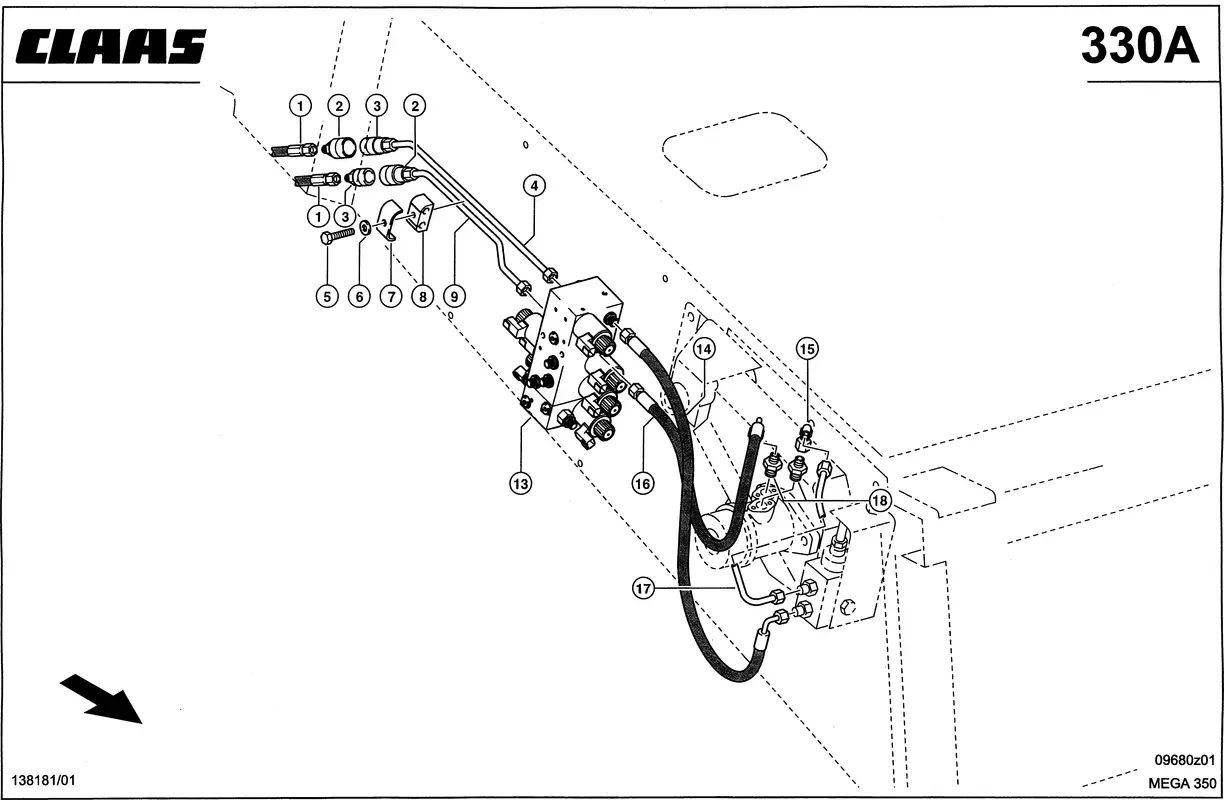

Гидравлические линии, реверсивный привод. линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999

Гидравлические линии, реверсивный привод. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999

Артикул: 179276938 Категории: Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Шланг Соединит. 0006898620
Ссылка на деталь	0006898620

Номер на схеме	2
Название детали	Пробка Резьбовая 0007387840
Ссылка на деталь	0007387840

Номер на схеме	3
Название детали	Муфта Резьбовая 0007387830
Ссылка на деталь	0007387830

Номер на схеме	4
Название детали	Трубопровод 0007478000
Ссылка на деталь	0007478000

Номер на схеме	5
Название детали	Болт 6-Гр. 0002362130
Ссылка на деталь	0002362130

Номер на схеме	6
Название детали	Шайба Контактная 0002393870
Ссылка на деталь	0002393870

Номер на схеме	7
Название детали	Скоба Зажимная 0006832540
Ссылка на деталь	0006832540

Номер на схеме	8
Название детали	Опорна Резиновая 0006836580
Ссылка на деталь	0006836580

Номер на схеме	9
Название детали	Трубопровод 0007478020
Ссылка на деталь	0007478020

Номер на схеме	13
Название детали	Блок Распределит. 0000550140
Ссылка на деталь	0000550140

Номер на схеме	14
Название детали	Шланг Соединит. 0007387350
Ссылка на деталь	0007387350

Номер на схеме	15
Название детали	Соединение М-Обр. 0002386930
Ссылка на деталь	0002386930

Номер на схеме	16
Название детали	Шланг Соединит. 0007387360
Ссылка на деталь	0007387360

Номер на схеме	17
Название детали	Труба 0007382462
Ссылка на деталь	0007382462

Номер на схеме	18
Название детали	Штуцер Резьбовой 0002160100
Ссылка на деталь	0002160100

Детали

Совместимая модель	Mega, Mega-350
Производитель	Claas
Узел	Гидравлика, Гидравлические Линии, Гидравлические линии, реверсивный привод, Приводы
