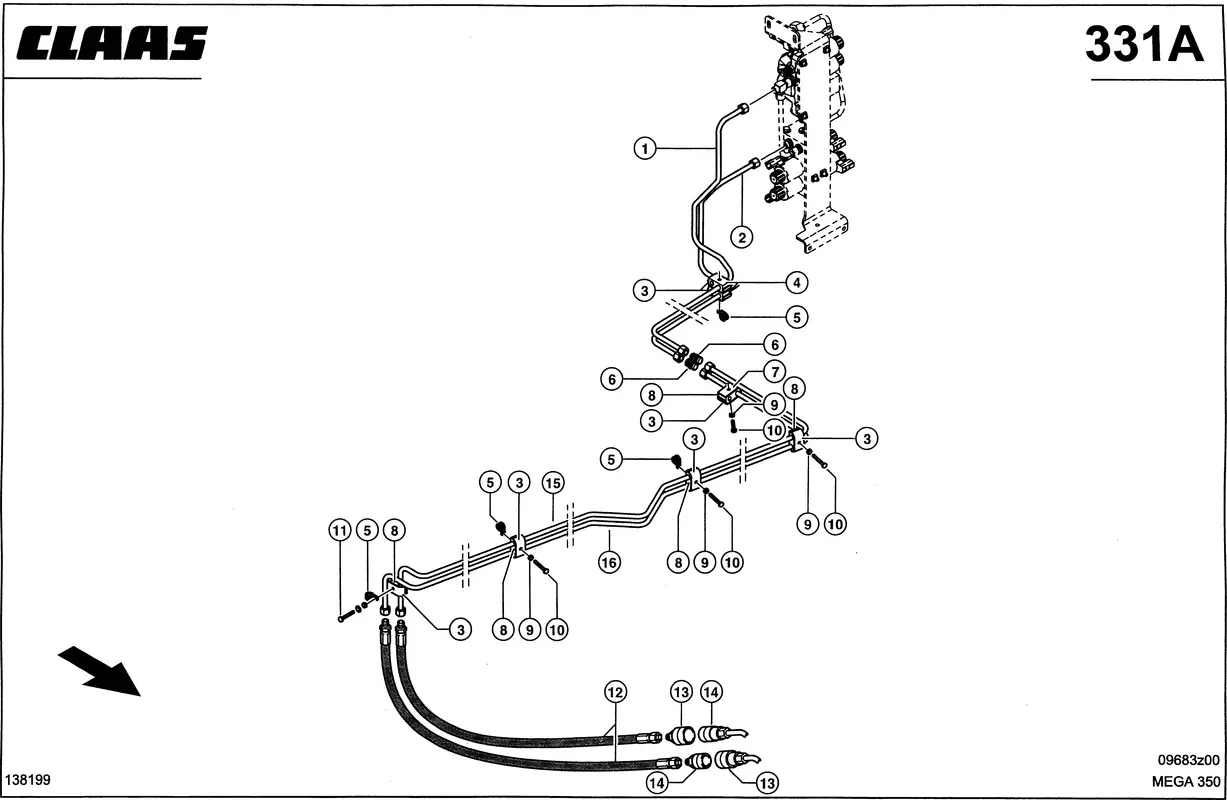

Гидравлические линии, реверсивный привод. линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Гидравлические линии, реверсивный привод. Гидравлические линии. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 – 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод 0007478321 |
| Ссылка на деталь | 0007478321 |
| Номер на схеме | 2 |
| Название детали | Трубопровод 0007478341 |
| Ссылка на деталь | 0007478341 |
| Номер на схеме | 3 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 5 |
| Название детали | Крепежный Хомут 0002154110 |
| Ссылка на деталь | 0002154110 |
| Номер на схеме | 6 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 7 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 8 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 9 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002424430 |
| Ссылка на деталь | 0002424430 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002424430 |
| Ссылка на деталь | 0002424430 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 12 |
| Название детали | Шланг Соединит. 0006898620 |
| Ссылка на деталь | 0006898620 |
| Номер на схеме | 13 |
| Название детали | Пробка Резьбовая 0007387840 |
| Ссылка на деталь | 0007387840 |
| Номер на схеме | 14 |
| Название детали | Муфта Резьбовая 0007387830 |
| Ссылка на деталь | 0007387830 |
| Номер на схеме | 15 |
| Название детали | Трубопровод 0007478360 |
| Ссылка на деталь | 0007478360 |
| Номер на схеме | 16 |
| Название детали | Трубопровод 0007478380 |
| Ссылка на деталь | 0007478380 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлика, Гидравлические Линии, Гидравлические линии, реверсивный привод, Приводы |
