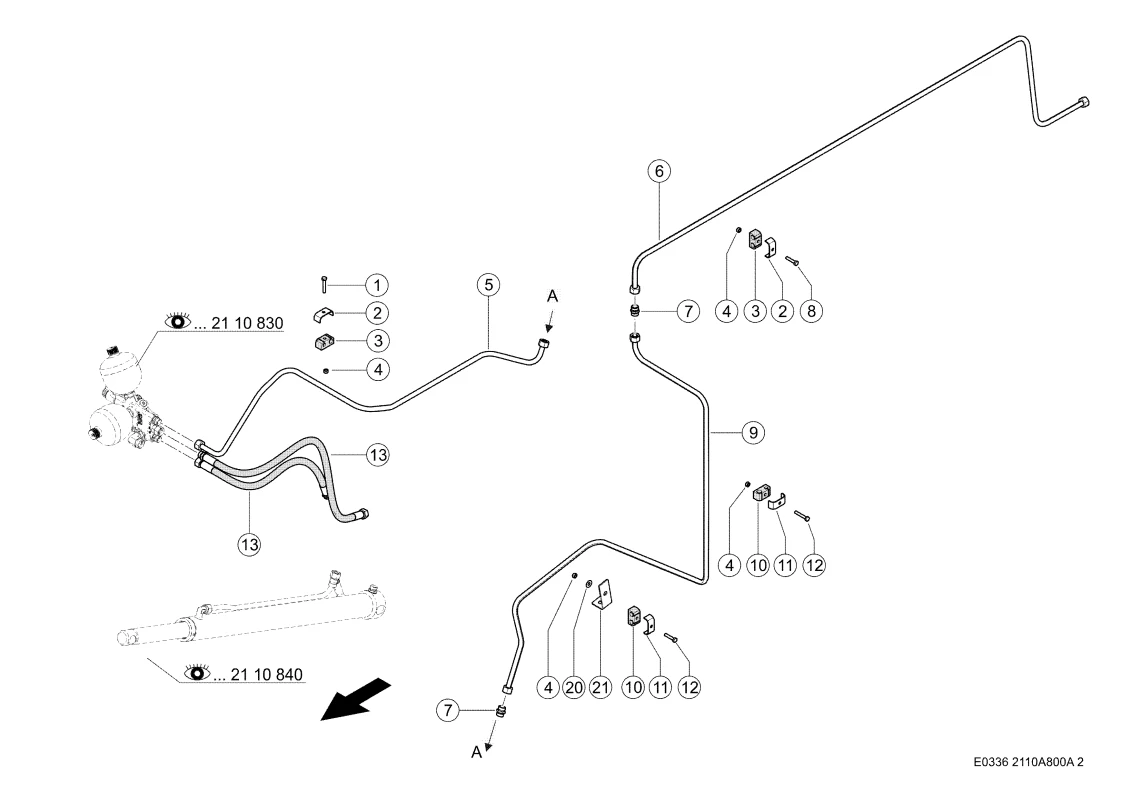

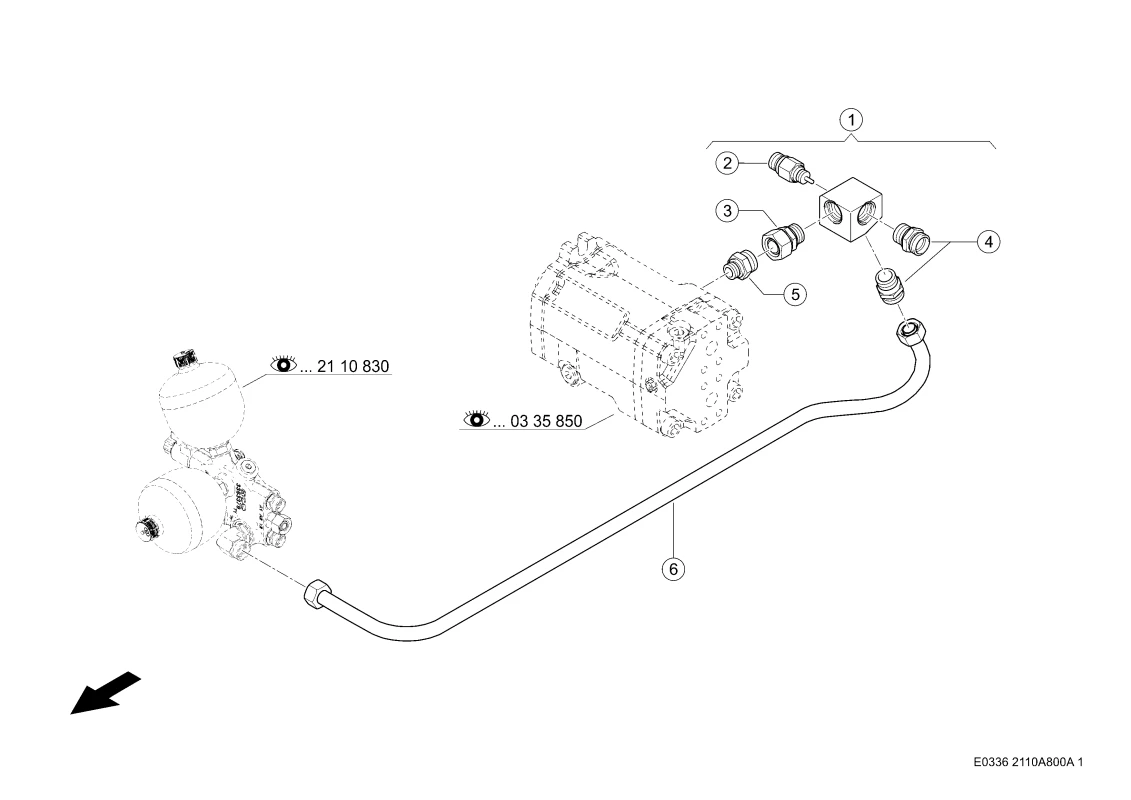

Гидравлические линии цилиндра приставки. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Гидравлические линии цилиндра приставки. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Сборник 0007473510 |
| Ссылка на деталь | 0007473510 |
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002355190 |
| Ссылка на деталь | 0002355190 |
| Номер на схеме | 2 |
| Название детали | Датчик Тем. 0000147840 |
| Ссылка на деталь | 0000147840 |
| Номер на схеме | 2 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 3 |
| Название детали | Опорна Резиновая 0006836590 |
| Ссылка на деталь | 0006836590 |
| Номер на схеме | 3 |
| Название детали | Штуцер Резьбовой 0002190640 |
| Ссылка на деталь | 0002190640 |
| Номер на схеме | 4 |
| Название детали | Кольцо Уплотнит. 0003132210 |
| Ссылка на деталь | 0003132210 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0002162370 |
| Ссылка на деталь | 0002162370 |
| Номер на схеме | 4 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 5 |
| Название детали | Труба 0007479724 |
| Ссылка на деталь | 0007479724 |
| Номер на схеме | 5 |
| Название детали | Штуцер Резьбовой 0002180840 |
| Ссылка на деталь | 0002180840 |
| Номер на схеме | 6 |
| Название детали | Труба 0007479702 |
| Ссылка на деталь | 0007479702 |
| Номер на схеме | 6 |
| Название детали | Труба 0023123682 |
| Ссылка на деталь | 0023123682 |
| Номер на схеме | 7 |
| Название детали | Штуцер 0002384000 |
| Ссылка на деталь | 0002384000 |
| Номер на схеме | 8 |
| Название детали | Болт 6-Гр. 0002381250 |
| Ссылка на деталь | 0002381250 |
| Номер на схеме | 9 |
| Название детали | Труба 0023123901 |
| Ссылка на деталь | 0023123901 |
| Номер на схеме | 10 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 11 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 12 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 13 |
| Название детали | Шланг 0009712171 |
| Ссылка на деталь | 0009712171 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 21 |
| Название детали | Уголок 0008216992 |
| Ссылка на деталь | 0008216992 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Гидравлические линии цилиндра приставки, Наклонная Камера, Подающий Агрегат / Приёмная Камера |
