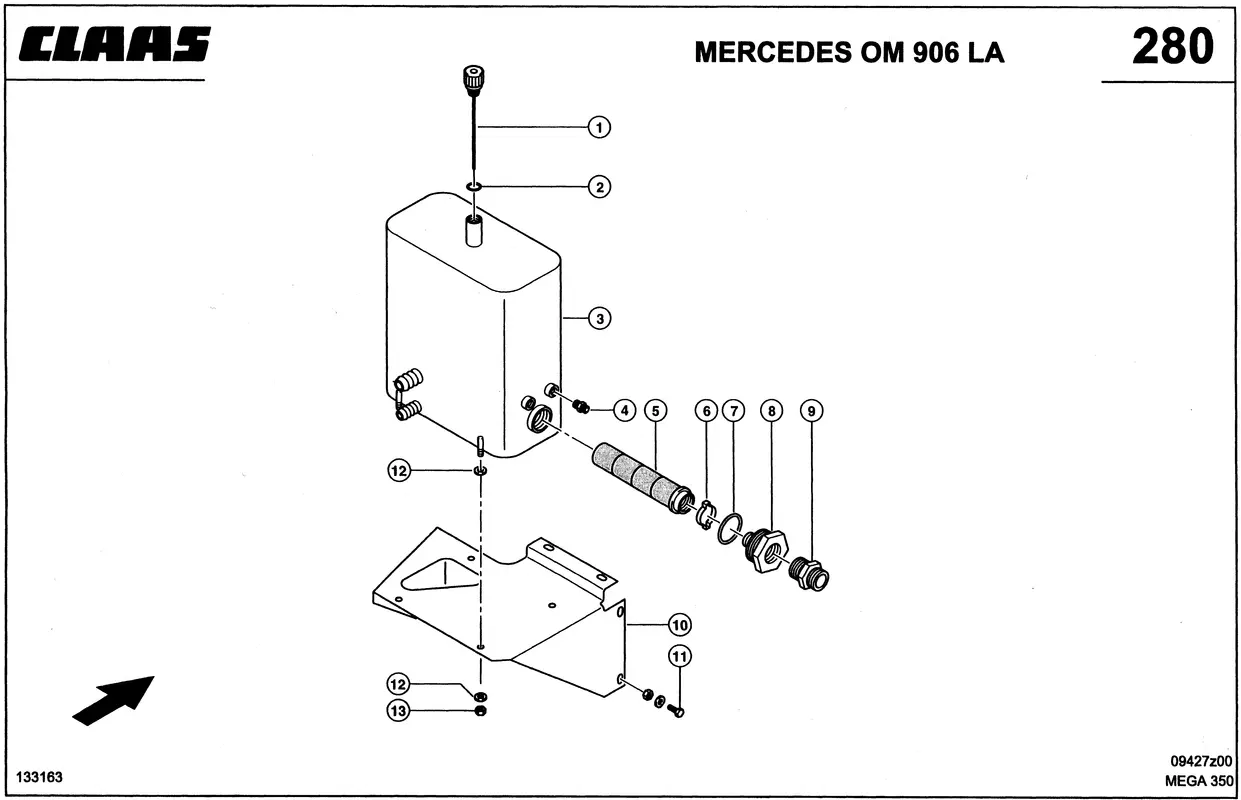

Гидравлический бак. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 — 83599999. Схема 1
Гидравлический бак. Запчасти для гидравлики зерноуборочных комбайнов mega 350 № машины 83500011 — 83599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Фильтр Вентиляц. 0006977991 |
| Ссылка на деталь | 0006977991 |
| Номер на схеме | 2 |
| Название детали | Кольцо Уплотнит. 0002384510 |
| Ссылка на деталь | 0002384510 |
| Номер на схеме | 3 |
| Название детали | Бак Гидравлич. 0006338430 |
| Ссылка на деталь | 0006338430 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0002387120 |
| Ссылка на деталь | 0002387120 |
| Номер на схеме | 5 |
| Название детали | Фильтр Перепускн. 0006569562 |
| Ссылка на деталь | 0006569562 |
| Номер на схеме | 6 |
| Название детали | Зажим 0000940580 |
| Ссылка на деталь | 0000940580 |
| Номер на схеме | 7 |
| Название детали | Кольцо Уплотнит. 0005024490 |
| Ссылка на деталь | 0005024490 |
| Номер на схеме | 8 |
| Название детали | Адаптер 0000759330 |
| Ссылка на деталь | 0000759330 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002390450 |
| Ссылка на деталь | 0002390450 |
| Номер на схеме | 10 |
| Название детали | Опора Бака 0005431382 |
| Ссылка на деталь | 0005431382 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002441380 |
| Ссылка на деталь | 0002441380 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Mega-350 |
| Узел | Гидравлика, Гидравлический бак |
